Как начать работать в AutoCAD: Для чайников, пошагово
Как начать работать в AutoCAD? Интерфейс программы. Самое начало.
Итак, Как начать работать в AutoCAD? Прочитали эту фразу? Отлично! Значит, нам пора поздороваться! Доброго времени суток! Мы очень рады приветствовать Вас на нашем сайте. Отдельный раздел которого посвящен одной из самых востребованных программ в строительной отрасли всего мира. В России в том числе – AutoCAD от компании Autodesk.
Про данный программный продукт написано огромное количество статей/заметок/учебников и прочей литературы. Наш сайт не будет первым, кто научит Вас как начать работать в AutoCAD.
Видео на тему: AutoCAD для начинающих. Начало работы.
Наши статьи и учебные материалы составлены таким образом, чтобы конечный результат, направленный на освоение всех необходимых функций САПР AutoCAD был достигнут в максимально короткий срок.
С эффективной системой внедрения теоретических знаний в практическую значимость для каждого из Вас.
И самое главное – обучение на нашем сайте абсолютно БЕСПЛАТНО!
Всегда есть такие люди, которые спрашивают: «Как начать работать в AutoCAD?». Или же, не знают, как спросить и с чего начать.
Если у Вас возникнут проблемы с регистрацией или установкой программы, то обязательно прочитайте нашу статью «Регистрация на сайте Образовательного сообщества Autodesk» и «Установка AutoCAD». А пока, мы считаем что на Вашем компьютере установлена программа AutoCAD версии 2018 или ниже. Но не ниже 2013.
Как начать работать в AutoCAD? Начинаем!
И так, ищем на рабочем столе ярлык для запуска и запускаем его!
AutoCAD, довольно сложная и мощная программа, но не смотря на это она может работать и на не совсем новых компьютерах. Однако, это зависит от сложности и объема тех файлов, с которыми вы работаете.
Другими словами, если у вас большой сложный чертеж, то он будет требовать больше вычислительных мощностей от компьютера.
Но вот запуск программы – это всегда процесс не быстрый. Поэтому приготовьтесь немного подождать.
Ускорить запуск AutoCAD может установка программы на современный высокоскоростной твердотельный SSD диск.
После запуска программы Вы увидите окно программы:
Мы специально выделили разными цветами наиболее значимые элементы интерфейса окна AutoCAD. И сейчас расскажем про каждый из них. Сверху/вниз, слева/направо и по порядку! J Поехали!
Красным прямоугольником обведена кнопка вызова главного меню программы, при помощи которого Вы можете «Создать файл», Открыть существующий, Сохранить, Распечатать или Экспортировать файл чертежа в другой формат.
Например, в формат PDF, для просмотра на компьютере, где не установлен AutoCAD. Или для демонстрации заказчику. Также тут представлен список последних файлов, с которыми Вы работали, для быстрого и удобного их открытия.

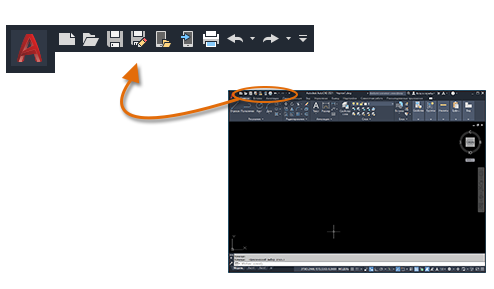

Зеленым цветом выделена «Панель быстрого доступа», которая содержит команды из «Главного меню», а также другие полезные команды.
Содержимое панели можно настроить, для этого необходимо нажать на кнопку с маленьким треугольником в конце панели, направленным острием вниз.
Откроется меню адаптации панели и путем установки или снятия нужных «галочек» добавляем или убираем кнопки команд с панели.
В правой части окна заголовка находится «Облачное меню», которое позволяет получить доступ к справочной информации и «облачным сервисам» компании Autodesk.
Ниже, синим цветом, выделена «Лента команд». Автокад как и многие программы, имеет современный «Ленточный интерфейс», который позволяет оптимизировать рабочее пространство окна.
Предоставив пользователю доступ к нужным командам в минимальное количество кликов мышью.
Название «активной» ленты команд на рисунке подчеркнуто синей пунктирной линией «Главная». Нажатие на другие вкладки активизирует переход к ним.
Каждая лента команд разделена на «Области». Для примера, на рисунке голубым цветом выделена область команд «Рисование».
Названия областей подобраны не случайно.Они подсказывают пользователю, кнопки каких команд собраны на этой области.
Например, кнопки в области команд «Рисование» отвечают за создание 2D примитивов и прочих элементов (круг, прямоугольник, дуга…).
Элемент интерфейса кнопок
Отдельно хочется отметить элемент интерфейса кнопок команд, который встречается на разных областях у разных кнопок – это «маленький треугольник», направленный острием вниз.
Он говорит нам о том, что данная кнопка отвечает за несколько, логически объединенных в себе команд. Проще говоря, эта кнопка может выполнять не одну команду, а несколько.
Например, нажатие на треугольник/стрелочку возле кнопки с командой построения «Прямоугольника» открывает доступ к кнопке построения «Многоугольника» или как его сейчас именуют в AutoCAD – «Полигон».
Этот же маленький треугольник/стрелочка, который нам встречался ранее на панели быстрого доступа. Для открытия меню адаптации панели, встречается и возле названий областей команд.
Нажатие на него откроет доступ к дополнительным кнопкам, команды которых используется реже чем, те что присутствуют в области всегда.
Да, хотелось бы отметить тот факт, что не все команды присутствуют на лентах команд и панелях. Некоторые команды можно запустить из командной строки, но об этом поговорим позднее.
И так, напоминаем, мы рассматриваем «Интерфейс программы AutoCAD» на примере версии 2018. Изучив основные элементы верхней части окна программы, переходим к основному рабочему пространству программы AutoCAD.
Рабочее пространство начинается сразу после ленты команд. Его озаглавливают ярлыки или вкладки открытых файлов. Они выделены оранжевым прямоугольником на нашем рисунке.
Сколько файлов можно использовать в AutoCAD одновременно?
Автокад может работать с несколькими файлами одновременно. И вместо вкладок «Чертеж1», «Чертеж2» у Вас будут названия этих файлов.
Рабочее поле представлено «бесконечным пространством» или «пространством модели» разделенным на клеточки. Именно здесь, в пространстве модели мы будем создавать 2D примитивы, окружности и прямоугольники. Использовать инструмент «Полилиния» и, путем редактирования всего этого – получать готовый чертеж!
В правом верхнем углу рабочего поля имеется «компас». Или его еще называют «видовой куб». Он обведен фиолетовым кругом.
Также, ниже видового куба, находится дополнительная панель, которая позволяет управлять видом рабочего пространства.
В нижней части окна, находится один из самых важных элементов интерфейса – «Командная строка» или «Строка команд».
Она выделена желтым прямоугольником на нашем рисунке. Здесь можно «вручную», при помощи клавиатуры давай Автокаду команды на выполнение различных действий, будь то создание элементов или их редактирование, да и вообще, системные команды.
Также, желтым прямоугольником выделены вкладки переключения между «пространством модели» и «пространством листа».
Их мы рассмотрим в наших следующих статьях. Как и выделенную красным цветом панель, где есть кнопки включающие или отключающие дополнительные режимы моделирования.
На этом наша статья подошла к завершению. Мы рассмотрели интерфейс программы AutoCAD, познакомились с основными понятиями окна программы.
И теперь уже знаем, где и чего «нажимать»! Теперь можете попробовать самостоятельно пощелкать мышью выбирая различные команды построения элементов.
А в следующей статье мы подробно рассмотрим команды создания 2D элементов чертежей.
AutoCAD
Не удалось извлечь оглавление
Основы
Ознакомьтесь с основными элементами управления в AutoCAD и AutoCAD LT.
После запуска AutoCAD нажмите кнопку «Начало работы с чертежом» для создания нового чертежа.
Вкладки чертежей
Работа с новым чертежом Drawing1 начинается на новой вкладке, расположенной непосредственно над областью рисования. Нажимайте вкладки для переключения между открытыми файлами чертежей и вкладкой «Начало».
Звездочка (*) рядом с именем чертежа указывает, что чертеж необходимо сохранить. Чтобы быстро закрыть любой чертеж, щелкните значок X на его вкладке.
Попробуйте выполнить создание и открытие чертежей, а также переход между вкладками. Кроме того, можно перетаскивать вкладки чертежа для изменения их порядка.
Лента
В верхней части окна AutoCAD есть стандартная лента вкладок. На вкладке «Главная» можно получить доступ практически ко всем командам, представленным в этом руководстве. Кроме того, на панели быстрого доступа, показанной на иллюстрации ниже, есть значки популярных команд, таких как «Создать», «Открыть», «Сохранить», «Печать» и «Отменить».
Окно команд
Окно команд является самым главным элементом программы и, как правило, находится в нижней части окна приложения. В окне команд отображаются запросы, параметры и сообщения.
Команды можно вводить непосредственно в окне команд вместо использования для этого ленты, панелей инструментов и меню. Многие опытные пользователи предпочитают именно этот способ.

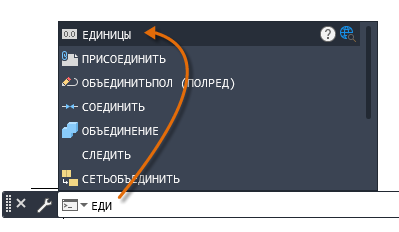

Обратите внимание, что при вводе имени команды оно будет дописано автоматически. Если доступно несколько вариантов, например, как в примере ниже, можно сделать выбор с помощью мыши или клавиш со стрелками и последующего нажатия клавиши ENTER или ПРОБЕЛ.

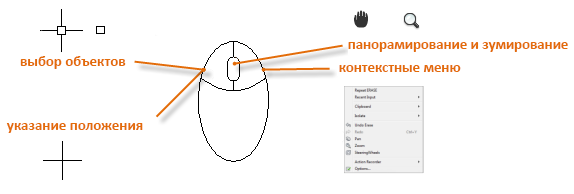

Манипулятор «Мышь»
Большинство людей используют мышь в качестве указывающего устройства, однако и другие устройства имеют соответствующие элементы управления.
Новые чертежи
Можно без легко следовать стандартам отрасли промышленности или компании, указав настройки для текста, размерных стилей, типов линий и некоторых других вещей. Например, в этом проекте террасы заднего двора отображаются два размерных стиля.
Все эти настройки могут быть сохранены в файле, известном как шаблон чертежа. Нажмите кнопку «Создать», чтобы выбрать один из нескольких файлов шаблонов чертежей:
Кроме того, файлы шаблонов с именем «Учебное пособие», представляющие собой простые примеры архитектурного дизайна или проектирования, выполнены как в британских (д), так и в метрических (м) единицах. Можно поэкспериментировать с ними при создании размеров.
Большинство компаний используют файлы шаблонов чертежей, соответствующие стандартам компании. Они часто используют разные файлы шаблонов чертежей, в зависимости от требований проекта или клиента.
Создание собственного файла шаблона чертежа
Любой чертеж можно сохранить (файл DWG) в качестве шаблона чертежа (файл DWT). Чтобы создать файл шаблона чертежа на основе существующего, откройте файл существующего шаблона чертежа, измените его, а затем сохраните под другим именем.
При работе в одиночку можно создавать файлы шаблонов чертежей в соответствии с собственными рабочими требованиями, и со временем, приобретя больше опыта, менять настройки для реализации тех или иных функциональных замыслов. Чтобы изменить существующий файл шаблона чертежа, нажмите кнопку «Открыть», в диалоговом окне выбора файла укажите тип файла «Шаблоны чертежей (*.dwt)» и выберите соответствующий файл.
Единицы
Во время создания чертежа необходимо определить длину единицы измерения — дюйм, фут, сантиметр, километр и др. Например, объекты ниже могут быть как двумя зданиями, каждое 125 футов в длину, так и сечением механической детали, измеряемой в миллиметрах.
Параметры отображения единиц измерения
После выбора, какие единицы измерения использовать, команда ЕДИНИЦЫ позволит управлять несколькими параметрами отображения единиц измерения, включая следующие:
Если планируется работать в футах и дюймах, используйте команду ЕДИНИЦЫ для задания типа единиц измерения «Архитектурные», а затем при создании объектов, указывайте их длины в дюймах. Если планируется использовать метрические единицы, оставьте тип единиц измерения «Десятичные». Изменение формата и точности не влияет на точность самого чертежа. Оно влияет только на то, как значения длины, величины угла и координат отображаются в интерфейсе пользователя.
Масштаб модели
Всегда создавать модели в полном размере (масштаб 1:1). Термин модель относится к геометрии конструкции. Под термином «Чертеж» подразумевается геометрия модели вместе с ее видами, примечаниями, размерами, выносными элементами, таблицами, а также основной надписью, отображаемой на листе.
Масштаб печати чертежа на стандартном листе задается позднее при создании листа.
Рекомендации
Нажмите клавишу ESC для отмены предварительного выбора.
Самоучитель AutoCad
Учимся работать в AutoCAD: способы обучения
Это статья для тех, кто хочет научиться работать в AutoCAD, но пока еще не нашел никаких способов обучения. Мы сгруппировали вместе несколько возможностей и разобрали их достоинства и недостатки. Кратко и по существу мы определим, как можно самому обучиться работать с автокадом и чем руководствоваться в выборе способов обучения. Итак, начнем.
Вариант №1: бумажное пособие
Если вам понадобился самоучитель: «Автокад для чайников», то, скорее всего, вы начали свое знакомство с принципами работы в этой программе по обычным книгам. Такой способ освоить AutoCAD очень кропотлив и долог. Если вы не обладаете стойкостью и силой воли спартанца, пожалуй, бумажный самоучитель закончит свое существование где-нибудь на книжной полке, так и не научив вас ничему.
Мало того, бумажный самоучитель не учитывает постоянных обновлений и рано или поздно морально устареет. Поскольку мы утверждаем, что бумажные самоучители неэффективны и крайне неудобны, резонно спросить: а что же вы предлагаете еще?
Вариант №2: городские курсы
Практически в любом более-мене крупном городе существуют компьютерные курсы для освоения различных программ в разных компьютерных школах. Обучение там проходит в группе, то есть несколько человек и преподаватель, обучающей работать с АвтоКадом. Чаще всего, на этих курсах есть брошюрки, содержащие основы работы с программой, ее интерфейс и описание элементарных инструментов. Такая брошюра не может считаться самоучителем по Автокаду, максимум – заметкой на память для начинающих.
Что касается качества обучения на самих курсах, скажем только что этот метод обучения эффективнее, чем с помощью книги. Его несомненным плюсом является общение с живым человеком, способным ответить на вопрос немедленно. Однако минусов тоже немало.
Первый минус – наличие группы учеников, на все вопросы которых ответить невозможно в течение отведенного для этого времени. Поэтому большую часть времени приходится обращаться к той же брошюрке.
Вторым минусом компьютерных курсов является их цена. Как правило, за весьма ограниченное время и объем полученных знаний вы заплатите несоразмерную цену. Собственно, после них вы, скорее всего, опять начнете рыть по интернету в поисках самоучителя Autocad.
Ну и третий минус – это статичное время. Вы не сможете отложить урок, если же вы живете далеко за городом, посещение курса может оказаться очень обременительно.
Вариант №3: видеоролики
Это достаточно наглядные уроки, которые можно найти по сети. Это вид обучающей программы, чаще всего записанной на DVD-диски. Обычно это целая серия уроков работы в AutoCAD.
Данный вид обучения – один из самых эффективных и удобных. Время и частота проведения уроков зависят целиком и полностью от вас, место и условия вы тоже выбираете сами. Квалифицированный преподаватель ведет полноценный урок. В любой момент вы можете остановиться, отмотать назад, сделать перерыв и т.д. На экране, помимо речи педагога, наглядно демонстрируется все, о чем он говорит.
Само собой, этот способ тоже не без минусов. Самое сложное: найти грамотное и качественное пособие. Умельцев, клепающих ничего не стоящие видео пособия по работе с Автокад, обучение немало. Некачественный урок не поможет вам разобраться, а лишь заставит потратить на него свои деньги и время. Такие жульнические видеоролики даже учебным пособием не назовешь. В то время как грамотное пособие станет незаменимым подспорьем в освоении Автокада.
Как же определить, какой видео курс действительно информативный и грамотный, а какой наспех слеплен и мало что вам даст? Обычно хорошие авторы дают несколько бесплатных уроков, распространяемых по сети. Вы можете посмотреть их и убедиться в том, что этот человек знает как работать с AutoCAD, умеет обучать этой работе. После этого вы уже сможете принять взвешенное решение о том, стоит ли вам покупать такой видеокурс полностью.
20+ лучших онлайн-курсов по AutoCAD с нуля
Добрый день, друзья!
Компьютерные программы дают нам возможность быстро и удобно выполнять множество операций, создавать текстовые документы, рисунки, схемы, таблицы и профессиональные чертежи. Именно для тех, кому нужно делать точные планы зданий, комнат и сложных предметов, моя сегодняшняя статья.
Я собрала дистанционные курсы по AutoCAD, т. е. по программе для создания чертежей. Читайте описание, переходите по ссылкам, выбирайте то обучение, которое более всего отвечает вашим потребностям и возможностям.
Топ-10
Сначала расскажу о лучших, на мой взгляд, обучающих программах. Здесь вы сможете найти полноценные актуальные курсы с практикой, ответами на вопросы, опытными преподавателями, сертификатами и удостоверениями государственного образца. В основном они рассчитаны на новичков и дают навыки 2D-проектирования.
1. AutoCAD с нуля до PRO – Skillbox
AutoCAD с нуля до PRO – это 2 месяца обучения для дизайнеров и проектировщиков, много практики и первая серьезная работа в копилку опыта и в портфолио специалиста. Вы научитесь делать четкие, понятные, грамотные чертежи с учетом требований ГОСТов, ОСТов, ТУ, сможете работать с интерьерными и экстерьерными проектами.
Стоимость обучения составляет 12 000 руб. Можно платить в рассрочку по 1 000 руб. в месяц без первого взноса.
2. Онлайн-курс по AutoCAD – hedu
Онлайн-курс по AutoCAD – 11 уроков по 2 часа, которые будут полезны дизайнерам интерьеров, мебельщикам, проектировщикам, инженерам и другим специалистам, работающим в сфере строительства, ремонта и оформления помещений.
Цена обучения – 21 450 руб.
3. AutoCAD 2D. С нуля до профессионала – Udemy
AutoCAD 2D. С нуля до профессионала – подробный пошаговый курс от преподавателя ИТМО и сертифицированного специалиста. Вас ждет 43 лекции общей продолжительностью более 3,5 часов + дополнительные материалы. Программа в первую очередь направлена на студентов вузов и школьников.
Если вы хорошо знаете английский язык, то также рекомендую курс AutoCAD Beginners Course, плюс которого в постоянных свежих обновлениях.
Также вы можете посмотреть другие платные и бесплатные курсы на Udemy:
4. Базовый курс по AutoCAD – Смотри.Учись
Базовый курс по AutoCAD – 11 лекций общей продолжительностью около 3 часов, постепенное погружение в тему, изучение теоретических основ и применение их на практике, тестовые задания для самоконтроля и дополнительные материалы.
Стоимость – 1 000 руб. Чтобы записаться и оплатить, надо зарегистрироваться на сайте и войти в свою учетную запись.
5. Autodesk AutoCAD 2021/2020. Уровень 1. Основы проектирования – Специалист.ru
Autodesk AutoCAD 2021/2020. Уровень 1. Основы проектирования поможет приобрести базовые навыки построения двумерных чертежей. Подойдет представителям разных специальностей, в том числе машиностроителям и архитекторам. Желательно иметь базовые знания по черчению, уметь читать чертежи. Общая учебная нагрузка – 48 академических часов.
Стоимость – 10 750 руб.
Если вы уже не новичок, посмотрите другие программы на Специалист.ru:
6. Autodesk AutoCAD: базовый уровень – Profile
Autodesk AutoCAD: базовый уровень – 11 уроков + 12 практических заданий. Обучение длится 1 месяц, а доступ к материалам остается с вами в течение 8 недель, так что можно возвращаться и пересматривать видеозаписи.
Стоимость – 9 500 руб.
7. Онлайн-курсы Autocad для дизайнеров интерьера – Международная школа профессий
Онлайн-курсы Autocad для дизайнеров интерьера – 3 недели обучения, 2 занятия в неделю по 1,5 часа каждое, из них 5 практических уроков.
Через 3 недели вы уйдете с сертификатом, необходимыми навыками и знаниями. Полная стоимость – 17 000 руб., со скидкой можно обучаться за 6 800 руб.
8. Курс AutoCAD – УЦ “Образование и Карьера”
На Курсе AutoCAD обучение проводится очно в группах, из аудитории ведутся онлайн-трансляции. Вы будете заниматься с коллегами, сможете задавать вопросы и практиковаться вместе с другими студентами. Учебная нагрузка – 36 академ. часов.
Стоимость онлайн-обучения составляет 7 010 руб.
9. AutoCAD, Photoshop – Школа Архитектуры и Дизайна
AutoCAD, Photoshop – это комплексная программа, рассчитанная на 6 месяцев, 20 занятий, 80 академ. часов. За это время вы изучите возможности двух мощных программных продуктов, освоите проектирование интерьера, научитесь делать коллажи для интерьерных решений.
Основное преимущество – это связка AutoCAD-Photoshop для создания чертежей и качественных визуализаций в работе дизайнера. Цена – 15 000 руб. Нужно вносить по 3 000 руб. в месяц.
10. Проектирование в Autocad – МИСиС
Проектирование в Autocad – десять недель обучения, короткие видеолекции для хорошего понимания информации.
Этот курс можно пройти бесплатно.
Другие интересные онлайн-курсы
AutoCAD давно зарекомендовал себя как удобный и функциональный продукт для дизайнеров и проектировщиков. Если вы пока не уверены, что вам нужен полноценный курс, а только присматриваетесь к этой программе, можете заглянуть в уроки для начинающих. А я продолжу обзор и расскажу еще про несколько интересных и полезных учебных программ.
Autodesk AutoCAD. Базовый курс – Университет ИТМО
Autodesk AutoCAD. Базовый курс – это 53 лекции в режиме онлайн, почти 7 часов видеозаписей и 43 практических задания. Программа подойдет не только дизайнерам интерьера, но и строителям, архитекторам, машиностроителям и другим специалистам, которые работают с чертежами.
Стоимость – 10 000 руб.
Курс Autodesk AutoCAD 3D-моделирование – CADInstructor
Курс Autodesk AutoCAD 3D-моделирование – индивидуальное обучение по Skype для архитекторов, дизайнеров, технологов, проектировщиков. Это 4 встречи по 2–3 часа с преподавателем для тех, кто уже освоил базовый уровень и умеет работать в программной среде. Вы научитесь создавать трехмерные твердотельные модели и делать визуализацию сцен.
Стоимость – 12 360 руб.
Обучение AutoCAD – Русская промышленная компания
Обучение AutoCAD – уроки от сертифицированных преподавателей, учебные программы по 2D- и 3D-проектированию. Вы можете обучаться с нуля или повысить уровень своей квалификации, заниматься в группе или индивидуально, офлайн и онлайн.
Ориентировочная стоимость для новичков составляет 14 400 руб. Точную цену узнавайте у консультантов компании.
AutoCAD для декораторов и дизайнеров интерьера – Home Perfection
Курс AutoCAD для декораторов и дизайнеров интерьера подойдет также и мебельщикам, инженерам и строителям. Вы начнете с правильного нанесения обмеров в программной среде, научитесь создавать чертежи с правильным планом полов, потолков, стен, сантехники, освещения.
Есть тарифы “Эконом” и “Премиум”. В первом случае вы получаете доступ к записям уроков на полгода, но без заданий, проверки и ответов на вопросы. Во втором случае у вас будет полноценное обучение с преподавателем в режиме онлайн.
Стоимость тарифа “Эконом” – 159 бел. руб. (около 4 500 ₽), тарифа “Премиум” – 239 бел. руб. (примерно 6 750 ₽).
2D-проектирование в AutoCAD – Конструктор
2D-проектирование в AutoCAD – это 10 занятий и 40 часов, которые вы проведете вместе с группой студентов и преподавателей, но в удаленном доступе, а не в аудитории. Сможете задавать вопросы и слушать ответы других учащихся. Вы научитесь работать со слоями, создавать объекты и менять их цвет, прозрачность, вес и тип линий, связывать их и отслеживать, добавлять текст и блоки на чертеж.
Стоимость – 15 900 руб.
Курсы обучения AutoCAD (автокад) – ГЦДПО
Курсы обучения AutoCAD (автокад) – 9 уроков, 36 академ. часов на связи с преподавателем, возможность получить удостоверение о повышении квалификации. Вы освоите все базовые функции программы, научитесь создавать точные и четкие чертежи.
Стоимость онлайн-обучения – 11 200 руб.
3D-моделирование в AutoCAD – УЦ “IT-курс”
3D-моделирование в AutoCAD – 10 занятий общей продолжительностью 40 академ. часов. Вы научитесь строить 3D-модели, редактировать и вращать их, накладывать текстуры, использовать библиотеки, добавлять источники света, создавать на одном листе разные виды и разрез трехмерного изображения.
Стоимость – 12 700 руб.
Заключение
Курсы – отличный способ быстро освоить нужные навыки, но они требуют сил и времени. Когда записываетесь на обучение, я советую заранее выделить на него время, особенно если вы учитесь дома. Всегда есть соблазн прогулять занятие или полежать на диване, поэтому настройтесь на работу.
Мы с вами рассмотрели много хороших актуальных учебных программ. Что вы выбрали для себя? Поделитесь в комментариях. Если есть вопросы, их тоже можно задать под этой публикацией.
Развивайтесь! Это хорошая инвестиция в себя и свое будущее.
