ПОСТРОЕНИЕ ДВУТАВРА
Построение двутавра (рисунок 8) аналогично построению швеллера и выполняется в следующей последовательности:
1. Вычерчиваем стенку и наружные линии полок двутавра (рисунок 8б).
2. Откладывем на расстоянии (b-s)/4 толщину полки t (точки A, B, C и D) и строим через точки A, B, C и D уклоны, соответствующие 12% (рисунок 8в). Для этого:
– проводим через точку А прямую линию параллельную верхней грани полки двутавра и откладываем на ней 100 мм;
– откладываем от правого конца линии 12 мм вверх и соединяем полученную точку с точкой А. Построенный отрезок имеет уклон 12:100 (∠12%).
3. Выполняем скругление верхней внутренней грани полки с внутренней стороной стенки двутавра (рисунок 8г), для этого:
– проводим на расстоянии равном радиусу сопряжения R две прямые параллельные вертикальной стенке и внутренней полке двутавра;
– опускаем из точки О пересечения прямых перпендикуляры к стенке и грани полки и получаем точки сопряжения;
– проводим из точки О дугу сопряжения заданным радиусом R.
Сопряжение нижней внутренней грани полки с внутренней стороной стенки двутавра и симметричных относительно вертикальной оси двутавра сопряжений радиусом R выполняем аналогично (рисунок 8г).
4. Сопряжение внутренних граней полок с вертикальными плоскостями полок радиусом r выполняется как сопряжение двух прямых дугой заданного радиуса (рисунок 8г).
5. Удаляем вспомогательные линии построения и обводим полученный контур профиля сплошной толстой линией (рисунок 8д).
7. Проставляем размеры в соответствии с ГОСТ 2.307 – 68 (рисунок 8е).
Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Студалл.Орг (0.003 сек.)
Черчение на плоскости X0Y (чертёж сечения двутавра)
Страницы работы
Содержание работы
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра возобновляющихся источников энергии и гидроэнергетики
ОТЧЁТ ПО ЛАБОРАТОРНОЙ РАБОТЕ №2
Дисциплина: Компьютерная графика
Выполнил студент гр.2013/2 Смирнова О.А.
Руководитель Кубышкин Л.И.
2.Подготовка к выполнению чертежа. 3
3.1.Основные построения. 4
3.2.Нанесение штриховки. 5
3.3.Нанесение размеров. 6
4.Черчение в пространстве Лист. 7
1.Цель работы.
В данной лабораторной работе необходимо выполнить чертёж варианта №1 – сечение двутавра в плоскости XOY с целью ознакомления с графическим пакетом AutoCAD. Чертёж выполняется в пространстве Модель.
2.Подготовка к выполнению чертежа.
Построение начинается с загрузки файла – прототип ЛР-2.dwt. Далее загружаются необходимые типы линии, а именно штриховая и штрихпунктирная (См.: Формат → Типы линий → Загрузить линию …). После этого создается новый слой с именем Черчение (См. : Формат → Слой → Создать слой …). Последнем этапом являлось создание текстового стиля с именем Times New Roman (См.: Формат → Текстовый стиль …), и установка необходимых режимов объектной привязки (См.: Сервис → Режимы рисования → Объектная привязка …).
3.Черчение.
3.1.Основные построения.
Построение чертежа выполнялось в пространстве Модель, на слое Черчение. Цвет, тип и толщина линий были заданы по слою, также эти параметры можно было менять в свойствах линий.
Готовый чертеж варианта №1 представляет собой сечение двутавра. Начертить его можно используя команды в пункте Рисование строки меню: прямоугольник с размерами, равными габаритам двутавра, чертится способом очерёдного задания его длины и ширины. Затем cледует построение осевой линии фигуры. Так же использовались команды редактирования, например, Обрезать, Удлинить, Сопряжение. В результате был получен чертеж (рис. 1).
Рис. 1. Построение двутавра.
3.2.Нанесение штриховки
После того, как заданный фрагмент начерчен, необходимо выполнить штриховку (СМ/Рисование/Штриховка…). Задать структуру, масштаб и угол штриховки; выбрать контур штриховки с помощью задания внутренней точки (рис. 2).
Рис. 2. Нанесение штриховки.
3.3.Нанесение размеров
На чертеж необходимо было нанести размеры. Для этого в меню выбрали пункт Размеры. Там можно выбирать необходимый вид размеров: линейный, радиус и д.р. Для установки линейного размера указывали первую и вторую точку, между которыми нужно поставить размер. Для установки размера дуги необходимо было выбрать команду Радиус и выделить необходимую дугу (рис. 3).
Рис. 3. Нанесение размеров.
4.Черчение в пространстве Лист
В пространствеЛистнужно было подписать название чертежа и заполнить штамп. Все это делалось с помощью команды Текст на панели Рисование, на слое Текст в штампе Штамп заполняется стилем STANDART.
Вывод
В конечном итоге в лабораторной работе №2 был выполнен чертеж двутаврового сечения в плоскости XОY (рис. 4).
Рис. 4. Полученный чертёж сечения двутавра.
Литература
Кубышкин Л.И. Автоматизация проектирования объектов возобновляемой энергетики. Ч.1. Разработка проектной графической документации: Учеб. пособие. СПб.: Изд-во СПбГПУ, 2003.
Алгоритм построения двутавра:
Многие детали машин, приборов и аппаратов имеют контур очертания, состоящий из прямых линий и дуг окружностей с плавными переходами от одной линии к другой. В путевом хозяйстве таковыми являются современные рельсы железных дорог типа Р50, Р65, Р75, которые выпускаются промышленностью соответственно по ГОСТ 7174-75, ГОСТ 8161-75 (СТ СЭВ 1667-79) и ГОСТ 16210-77 и имеют вид двутавра (рис. 80).
Построение двутавра в программе КОМПАС-ГРАФИК следует начать с выбора формата листа.
Двойным щелчком правой кнопки мыши войдите в программу. Создайте новый документ типа Лист чертежа с помощью кнопки «Новый лист» на Панели управления (рис. 81).
Откроется окно Новый документ, выберите Чертёж (рис. 82).
Откроется поле для выполнения чертежа формата А4 (рис. 83).
Приступая к выполнению чертежа двутавра, проведите анализ графического изображения детали, т. е. определите виды используемых сопряжений и уклонов, а также способы их построения. При выполнении чертежа очень важна последовательность построений. Поэтому перед началом работы изображение мысленно разбивают на элементы и определяют последовательность их выполнения. Сначала вычерчивают элементы, которые будут сопрягаться, а затем уже выполняют построения, связанные с сопряжениями и уклонами.
В данном случае построение элементов детали будет происходить в такой последовательности:
1. Постройте образующие линии двутавра, т. е. прямоугольник высотой 152 мм и шириной 132 мм, с выполнением осей симметрии по центру прямоугольника (рис. 85).
Алгоритм построения прямоугольника:
2. Выполните построение шейки рельса (рис. 86).
Построение шейки рельса выполнить с одной стороны от осевой линии (рис. 87).
Алгоритм построения шейки рельса:
3. Постройте подошву рельса (рис 88).
Для выполнения линии уклона подошвы в стороне от чертежа постройте горизонтальную линию длиной 66 мм (132:2 = 66), это будет 4 части (рис. 89).
Алгоритм построения горизонтальной линии:
От левой точки горизонтального отрезка вверх постройте отрезок длиной 16,5 мм (66:4 = 16,5), это будет 1 часть (рис. 90).
Алгоритм построения вертикальной линии:
Соединяя верхнюю точку вертикальной линии и правую точку горизонтальной линии, получим уклон, равный 1:4 (рис. 91).
Чтобы построить уклон 1:4 на чертеже, необходимо построить точку, от которой будет проходить линия уклона, она находится на горизонтальной осевой линии на расстоянии 27 мм от основания подошвы рельса (рис. 92).
Также необходимо построить конец уклона на расстоянии 10,5 мм от правой крайней точки контурного прямоугольника (рис. 93).
Построив точки (начало и конец уклона), постройте линию уклона, которая проходит параллельно наклонной линии из предыдущего построения (рис. 94).
Алгоритм построения линии уклона 1:4:
Построив линию уклона, постройте скругления углов подошвы рельса заданными радиусами (рис. 95 и 96).
Алгоритм построения первого скругления радиусом R 20 мм:
Алгоритм построения второго скругления радиусом R 10,5 мм:
Выполните построение головки рельса (рис. 97):
а) постройте прямоугольник (контур головки рельса) высотой 42 мм и шириной 35,95 мм (71,9 : 2 = 35,95) (рис. 98).
б) постройте уклон 1:4. Одной из точек начала уклона является нижняя точка прямоугольника на центральной осевой линии, так как уклон тот же самый, выделите наклонную линию щелчком левой кнопки мыши и войдя в Редактор выберите команду «Симметрия» (рис. 99).
Алгоритм построения линии уклона 1:4, но в зеркальном отображении:
в) «взяв» левой кнопкой мыши полученную наклонную прямую, переместите её в точку начала уклона (рис. 100);
г) построив линию уклона, постройте скругление нижнего полученного угла между шейкой рельса и головкой рельса радиусом R 35 мм (рис. 101).
Алгоритмы построения вспомогательной прямой и точки см. выше. Алгоритм построения сопряжения:
Щелчком левой кнопки мыши укажите начало и конец дуги сопряжения (рис. 103);
е) приблизив колесом мыши чертёж, постройте скругление R 8 мм прямой линии (правой стороны прямоугольника) и дуги из предыдущего построения (рис. 104).
Алгоритм построения скругления прямой и дуги радиусом R 8 мм:
ж) поменяв стиль линии с вспомогательной на основную, обведите контур рельса (рис. 105);
и) выделив левой кнопкой мыши половину изображённого рельса, войдите в «Редактор», выбирсте команду «Симметрия». Щёлкните один раз левой кнопкой мыши в верхнюю точку пересечения осевой линии и прямоугольника, появится фантом данного изображения рельса (рис. 106);
к) вторым одиночным щелчком левой кнопки мыши щёлкните в нижнюю точку пересечения осевой линии и прямоугольника, завершая построение рельса. Заполните основную надпись, чертёж готов (рис. 107 и 108).
При копировании любых материалов с сайта evkova.org обязательна активная ссылка на сайт www.evkova.org
Сайт создан коллективом преподавателей на некоммерческой основе для дополнительного образования молодежи
Сайт пишется, поддерживается и управляется коллективом преподавателей
Whatsapp и логотип whatsapp являются товарными знаками корпорации WhatsApp LLC.
Cайт носит информационный характер и ни при каких условиях не является публичной офертой, которая определяется положениями статьи 437 Гражданского кодекса РФ. Анна Евкова не оказывает никаких услуг.
Графическая работа №1. Геометрическое черчение.
1. Построить профиль двутавровой балки или швеллера. Варианты заданий взять из таблиц 1,2,3.
2. Построить плоский контур, имеющий сопряжения. Варианты заданий – таблица 4.
3. Выполнить чертеж лекальной кривой, взяв данные из таблицы 5.
Задание выполняется на формате А3. Пример выполнения задания на рисунке 5.3.
1. При выполнении чертежа профиля швеллера или двутавровой балки все размеры берутся из таблицы 2 или 3 и на чертеже вместо буквенных выражений ставят цифровые. Для построения заданного уклона рядом с профилем строят прямоугольный треугольник, тангенс угла которого равен уклону, затем через точку, положение которой на профиле определяется размерами:
| Через полученную точку Е проводят прямую с уклоном 10%. На рис. 5.1 построение выполнено двумя способами: · На основании полки швеллера отложен отрезок АС = 100 мм и ему перпендикулярный АВ = 10 мм и через точку Е проведена прямая, параллельно гипотенузе ВС. · На свободном поле чертежа построен линии МР и NP, имеющие уклон 10%, и через точку Е проведена прямая, параллельная NP. |  Рис. 5.1 |
Варианты задания для вычерчивания профиля проката. Таблица 1.
| вариант | прокат | вариант | прокат |
| Швеллер №10 | Швеллер №18 | ||
| Балка двутавровая №14 | Балка двутавровая №22 | ||
| Швеллер №12 | Швеллер №20 | ||
| Балка двутавровая №16 | Балка двутавровая №24 | ||
| Швеллер № 14 | Швеллер №10 | ||
| Балка двутавровая №18 | Балка двутавровая №14 | ||
| Швеллер №16 | Швеллер №12 | ||
| Балка двутавровая №20 | Балка двутавровая №16 |
 | № Про- филя | h | b | d 4,5 4,8 4,9 5,0 5,1 5,2 | t 7,6 7,8 8,1 8,4 8,7 9,0 | R 7,0 7,5 8,0 8,5 9,0 9,5 |  R1 3,0 3,0 3,0 3,5 3,5 4,0 |
Таблица 3. Двутавровая балка.
 | № Про фи ля | h | b | d 4,9 5,0 5,1 5,2 5,4 5,6 | t 7,5 7,8 8,1 8,4 8,7 9,0 | R 8,0 8,5 9,0 9,5 10,5 10,5 | R1 3,0 3,5 3,5 4,0 4,0 4,0 |
2. Задание на построение плоского контура выполняется после изучения раздела «Сопряжения».
Построение чертежа технической детали начинают с анализа геометрических элементов, составляющих деталь, и определения ее габаритных размеров. Затем определяются геометрические построения и сопряжения на данном чертеже. Соответственно габаритным размерам детали выбирают масштаб изображения. Построения выполняют в такой последовательности:
1. наносят осевые и центровые линии;
2. проводят окружности, центры которых расположены на пересечении центровых линий;
3. проводят прямые линии;
4. выполняют сопряжения с указанием вспомогательных построений, необходимых для определения центров и точек сопряжения;
5. наносят размерные линии и проставляют размерные числа. Вспомогательные построения рекомендуется оставить на чертеже.
Пример построения чертежа детали, имеющей элементы сопряжения.
Контур прокладки (рис. 5.2 а). Проводят вертикальную ось симметрии и центровые линии. Вычерчивают две окружности Æ 20 мм на расстоянии 110 мм друг от друга и из этих же центров проводят окружности радиусами R32 (рис. 5.2 а,б).
В тонких линиях выполняют внешний контур прокладки, имеющий форму равнобедренной трапеции с основаниями 130; 65 мм и высотой 120 мм. Используя размеры 36 и 38 мм, проводят параллельные прямые верхнего выреза. Выполняют внешнее сопряжение окружностей радиусов R32 дугой радиуса R84 (рис. 5.2 а, в). Центр дуги сопряжения – точка пересечения вспомогательных дуг, проведенных из центров О1 и О2 радиусами R = (32 + 84) мм. Выполняют внутреннее сопряжение этих же дуг дугой радиуса R108. Центр О3 этого сопряжения лежит в точке пересечения дуг, проведенных из центров О1 и О2 радиусами R = (108 – 32) мм. Строят сопряжения острых углов при верхнем основании трапециидугой радиуса R25 и сопряжение боковой наклонной стороны трапеции с дугой радиуса R108 при помощи вспомогательной дуги радиуса R28 (эти сопряжения обозначены на рис. 2 в) сответственно римскими цифрами I и II). Сопрягают параллельные прямые верхнего выреза дугой радиуса R18 (сопряжение III на рис. 5.2 в). Обводят чертеж и проставляют необходимые размеры (рис. 5.2 а). рис.яжениелельные прямые верхнего выреза дугой радиуса иуса центров за. Выполняют внешнее сопряжение окружностей радиусов 20
1. Правила оформления чертежей
1.1. Понятие о стандартах ЕСКД. Если бы каждый инженер или чертежник выполнял и оформлял чертежи по-своему, не соблюдая единых правил, то такие чертежи были бы не понятны другим. Чтобы избежать этого, в СССР приняты и действуют государственные стандарты Единой системы конструкторской документации (ЕСКД).
Стандарты ЕСКД — это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.
Стандарты установлены не только на конструкторские документы, но и на отдельные виды продукции, выпускаемой нашими предприятиями. Государственные стандарты (ГОСТ) обязательны для всех предприятий и отдельных лиц.
Каждому стандарту присваивается свой номер с одновременным указанием года его регистрации.
Стандарты время от времени пересматривают. Изменения стандартов связаны с развитием промышленности и совершенствованием инженерной графики.
Впервые в нашей стране стандарты на чертежи были введены в 1928 г. под названием «Чертежи для всех видов машиностроения». В дальнейшем они заменялись новыми.
1.2. Форматы. Основная надпись чертежа. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определенных размеров.
Для экономного расходования бумаги, удобства хранения чертежей и пользования ими стандарт устанавливает определенные форматы листов, которые обводят тонкой линией. В школе вы будете пользоваться форматом, размеры сторон которого 297X210 мм. Его обозначают А4.
Каждый чертеж должен иметь рамку, которая ограничивает его поле (рис. 18). Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки, выполняемой сплошной тонкой линией, по которой обрезают листы. С левой стороны — на расстоянии 20 мм от нее. Эту полоску оставляют для подшивки чертежей.
Рис. 18. Оформление листа формата А4
На чертежах в правом нижнем углу располагают основную надпись (см. рис. 18). Форму, размеры и содержание ее устанавливает стандарт. На учебных школьных чертежах вы будете выполнять основную надпись в виде прямоугольника со сторонами 22X145 мм (рис. 19, а). Образец заполненной основной надписи показан на рисунке 19, б.
Рис. 19. Основная надпись учебного чертежа
Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной, и вдоль короткой стороны.
В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной, так и вдоль короткой стороны листа.
Прежде чем начинать выполнение чертежа, лист прикладывают к чертежной доске. Для этого прикрепляют его одной кнопкой, например, в левом верхнем углу. Затем на доску кладут рейсшину и располагают верхний край листа параллельно ее кромке, как показано на рисунке 20. Прижав лист бумаги к доске, прикрепляют его кнопками сначала в правом нижнем углу, а затем в остальных углах.
Рис. 20. Подготовка листа к работе
Рамку и графы основной надписи выполняют сплошной толстой линией.
- Какие размеры имеет лист формата А4? На каком расстоянии от внешней рамки надо проводить линии рамки чертежа? Где помещают основную надпись на чертеже? Назовите ее размеры. Рассмотрите рисунок 19 и перечислите, какие сведения в ней указывают.
1.3. Линии. При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение.
Рис. 21. Линии чертежа
На рисунке 21 дано изображение детали, называемой валиком. Как видите, чертеж детали содержит разные линии. Для того чтобы изображение было всем понятно, государственный стандарт устанавливает начертание линий и указывает их основное назначение для всех чертежей промышленности и строительства. На уроках технического и обслуживающего труда вы уже применяли различные линии. Вспомним их.
Штриховая линия состоит из отдельных штрихов (черточек) приблизительно одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости от величины изображения. Расстояние между штрихами в линии должно быть от 1 до 2 мм, но приблизительно одинаковое на всем чертеже. Толщина штриховой линии берется от s/3 до s/2.
Штрихпунктирную тонкую линию используют и для указания осей вращения (как на рис. 21), центра дуг окружностей (центровые линии, рис. 22). При этом положение центра должно определяться пересечением штрихов, как на рисунке 22, а, а не точкой, как на рисунке 22, б.
Она используется для проведения выносных и размерных линий (чертеж, приведенный на рисунке 21, содержит не все необходимые размеры).
Рассмотрите рисунок 8 (в начале учебника). Такими линиями показаны места, по которым надо согнуть материал для приведенного на рисунке изделия.
В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
Сведения о линиях чертежа даны на первом форзаце.
На рисунке 23 вы видите изображение детали. На нем цифрами 1,2 и т. д. отмечены различные линии. Составьте в рабочей тетради таблицу по данному образцу и заполните ее.
Рис. 23. Задание для упражнений
ПРИМЕР № 1
Линии чертежа
Приготовьте лист чертежной бумаги формата А4. Вычертите рамку и графы основной надписи по размерам, указанным на рисунке 19. Проведите различные линии, как показано на рисунке 24. Можно выбрать и другое расположение групп линий на листе.
Основную надпись можно расположить как вдоль короткой, так и вдоль длинной стороны листа.
1.4. Шрифты чертежные. Размеры букв и цифр чертежного шрифта. Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 25). Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками.
Рис. 25. Надписи на чертежах
Пример построения одной из букв во вспомогательной сетке показан на рисунке 26.
Рис. 26. Пример построения буквы
Шрифт может быть как с наклоном (около 75°), так и без наклона.
Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками.
Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h;. Ширину (g) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.
Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами —0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.
Стандарт устанавливает и другой тип шрифта — тип А, более узкий, чем только что рассмотренный.
Высота букв и цифр на чертежах, выполненных в карандаше, должна быть не менее 3,5 мм.
Начертание латинского алфавита по ГОСТу показано на рисунке 27.
Рис. 27. Латинский шрифт
Как писать чертежным шрифтом. Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры разных чисел могут быть неправильно поняты при чтении чертежа.
Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 28). После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки.
Рис. 28. Примеры выполнения надписей чертежным шрифтом
Контуры букв намечают тонкими линиями. Убедившись, что буквы написаны правильно, обводят их мягким карандашом.
Для букв Г, Д, И, Я, Л, М, П, Т, X, Ц, Ш, Щ можно провести только две вспомогательные линии на расстоянии, равном их высоте А.
Для букв Б, В, Е, Н. Р, У, Ч, Ъ, Ы, Ь. Я между двумя горизонтальными линиями следует добавить посредине еще одну, но которой выполняют средние их элементы. А для букв 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы скруглений.
Для быстрого выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами. Основную надпись вы будете заполнять шрифтом 3,5, название чертежа — шрифтом 7 или 5.
1.5. Как наносят размеры. Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.
Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.
Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.
Правила нанесения размеров установлены стандартом. Некоторые из них вы уже знаете. Напомним их.
1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1. 5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.
Рис. 29. Нанесение линейных размеров
2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.
3. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 30). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).
Рис. 30. Нанесение размера окружностей
4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.
Рис. 31. Нанесение размеров дуг и угла
5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 31, б).
6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак «квадрата» (рис. 32). При этом высота знака равна высоте цифр.
Рис. 32. Нанесение размера квадрата
7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.
8. Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.
9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.
10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l.
Рис. 33. Нанесение размера длины детали
Рис. 34. Задание для упражнений
1.6. Масштабы. В практике приходится выполнять изображения очень крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких — деталей часового механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с действительными размерами.
Масштаб — это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.
Масштаб уменьшения—1:2; 1:2,5; 1:4; 1:5; 1:10 и др.
Натуральная величина—1:1.
Масштаб увеличения—2:1; 2,5:1; 4:1; 5:1; 10:1 и др.
Наиболее желателен масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры.
Масштабы записывают так: M1:1; M1:2; M5:1 и т. д. Если масштаб указывают на чертеже в специально предназначенной для этого графе основной надписи, то перед обозначением масштаба букву М не пишут.
Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).
Угловые размеры при уменьшении или увеличении изображения не изменяются.
Рис. 35. Чертеж прокладки, выполненный в различных масштабах
ПРИМЕР № 2
Чертеж «плоской детали»

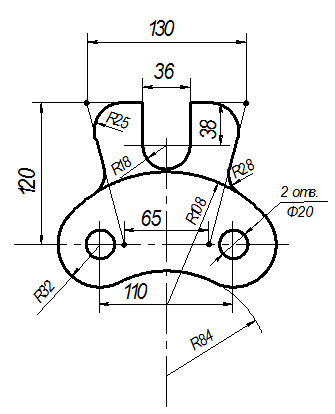

Выполните чертежи деталей «Прокладка» по имеющимся половинам изображений, разделенных осью симметрии (рис. 36). Нанесите размеры, укажите толщину детали (5 мм).
Работу выполните на листе формата А4. Масштаб изображения 2:1.
Указания к работе. На рисунке 36 дана лишь половина изображения детали. Вам нужно представить, как будет выглядеть деталь полностью, помня о симметрии, выполнить эскизно ее изображение на отдельном листе. Затем следует перейти к выполнению чертежа.
На листе формата А4 чертят рамку и выделяют место для основной надписи (22Х145 мм). Определяют центр рабочего поля чертежа и от него ведут построение изображения.
Вначале проводят оси симметрии, строят тонкими линиями прямоугольник, соответствующий общей форме детали. После этого размечают изображения прямоугольных элементов детали.
Определив положение центров окружности и полуокружности, проводят их. Наносят размеры элементов и габаритные, т. е. наибольшие по длине и высоте, размеры детали, указывают ее толщину.
Обводят чертеж линиями, установленными стандартом: сначала — окружности, затем — горизонтальные и вертикальные прямые. Заполняют основную надпись и проверяют чертеж.
