Как настроить часы мазда 626

#2. Часы Mazda 626 GF

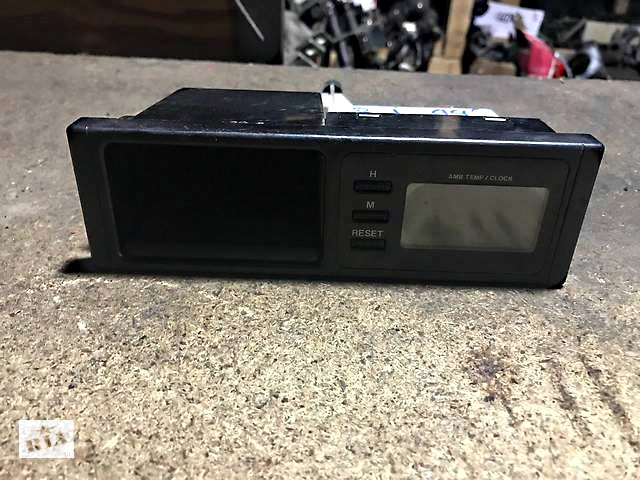

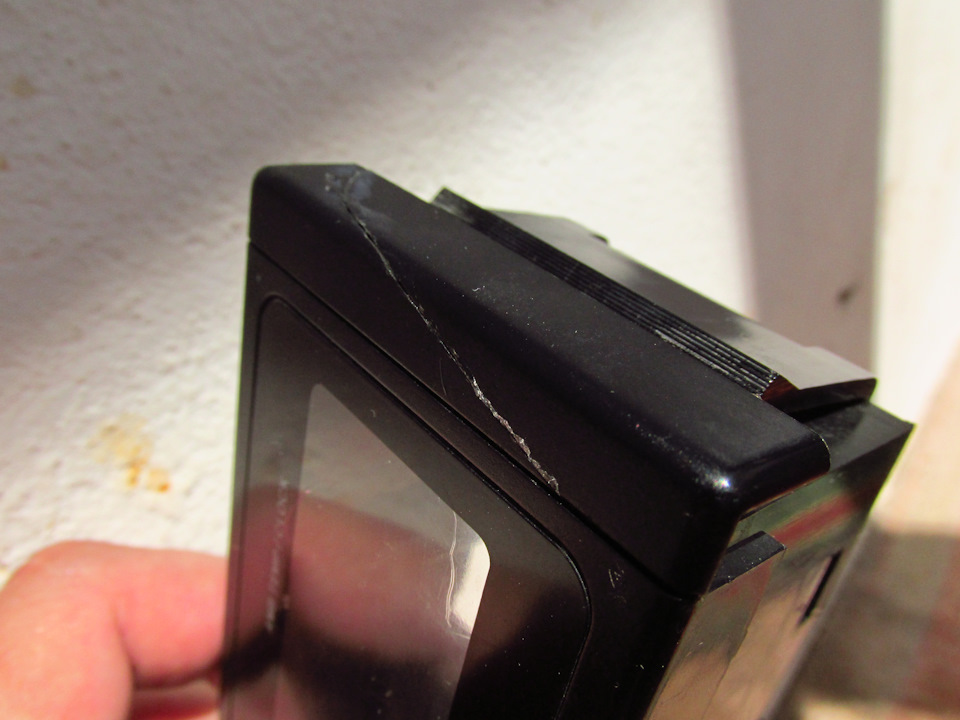

Виновник нашего торжества — Часы Mazda 626 GF — на центральной консоли. Функционал: часы и тепература за бортом. Не работала подсветка и была трещина на корпусе.

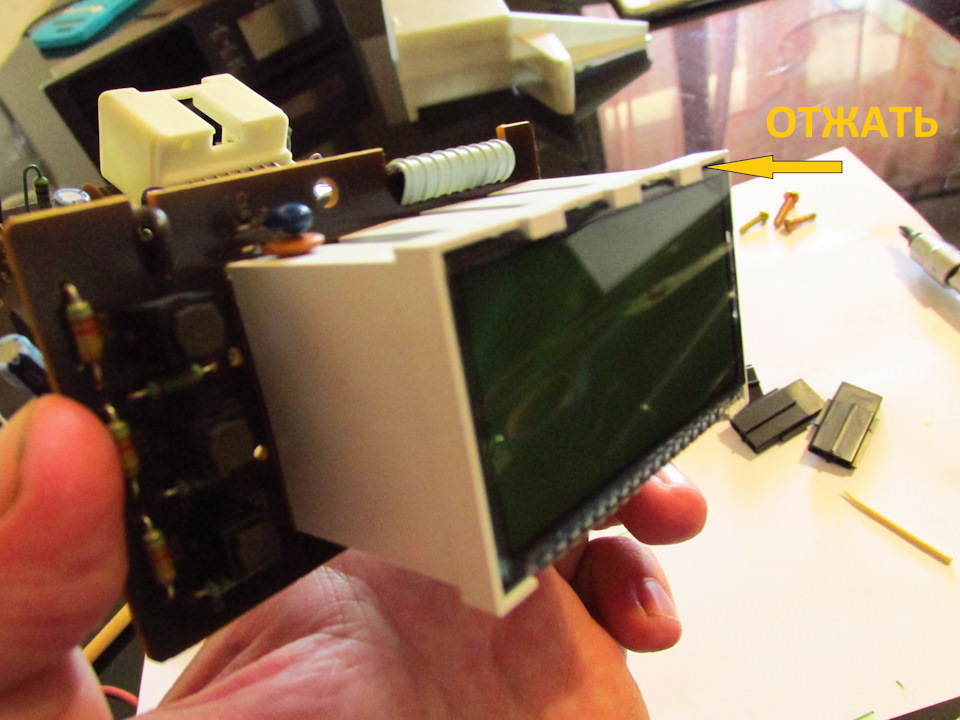

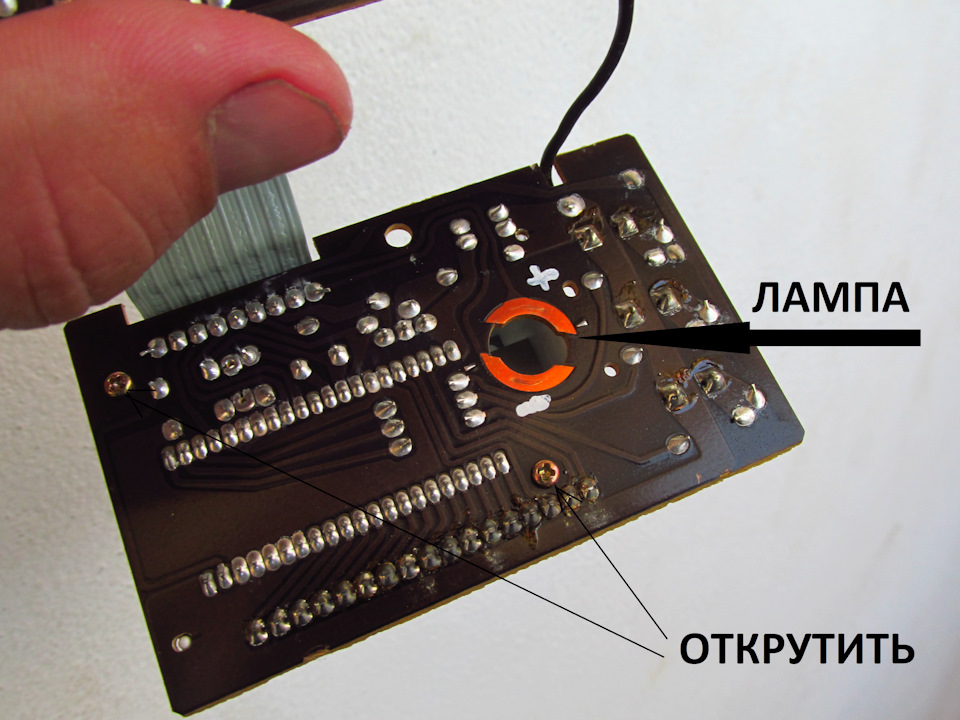

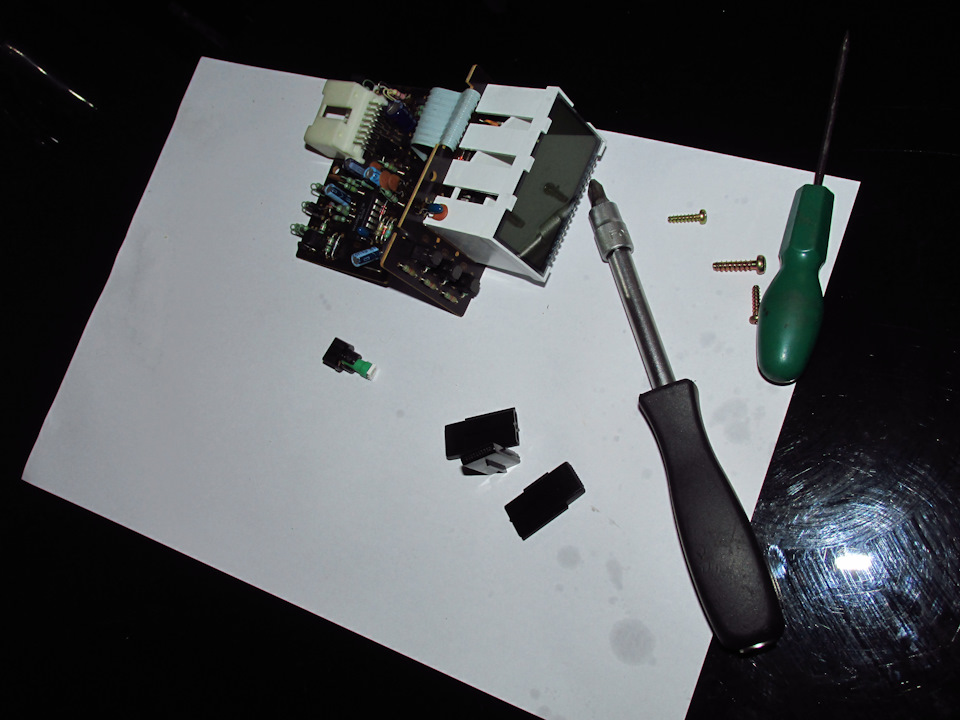

Разобрать сам корпус не составляет ничего сложного. Один винт крепит корпус, два остальных плату. Откручиваем сразу все. Не забываем про пластмассовые защёлки.

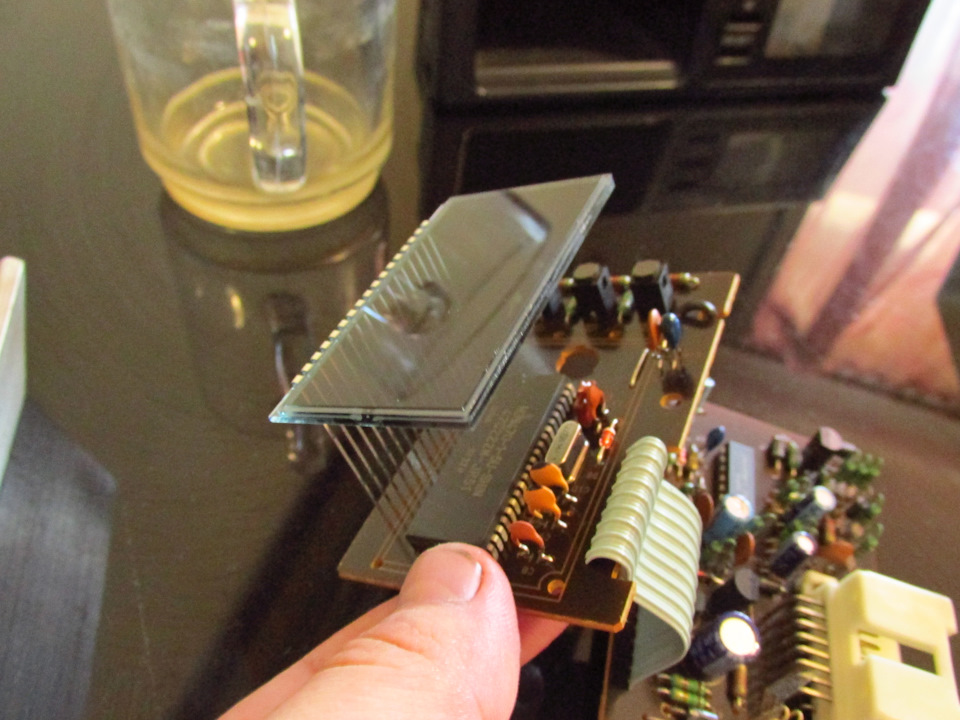

А вот и виновник. Часы уже разбирались. И видно это уже по самому корпусу

Светодиод пробит… Менять буду на обыкновенную лампу с таким же цоколем, лампа на 2 Вт. В машине есть регулятор яркости подсветки, а светодиоды с ним НЕ ДРУЖАТ, поэтому ставим лампу.

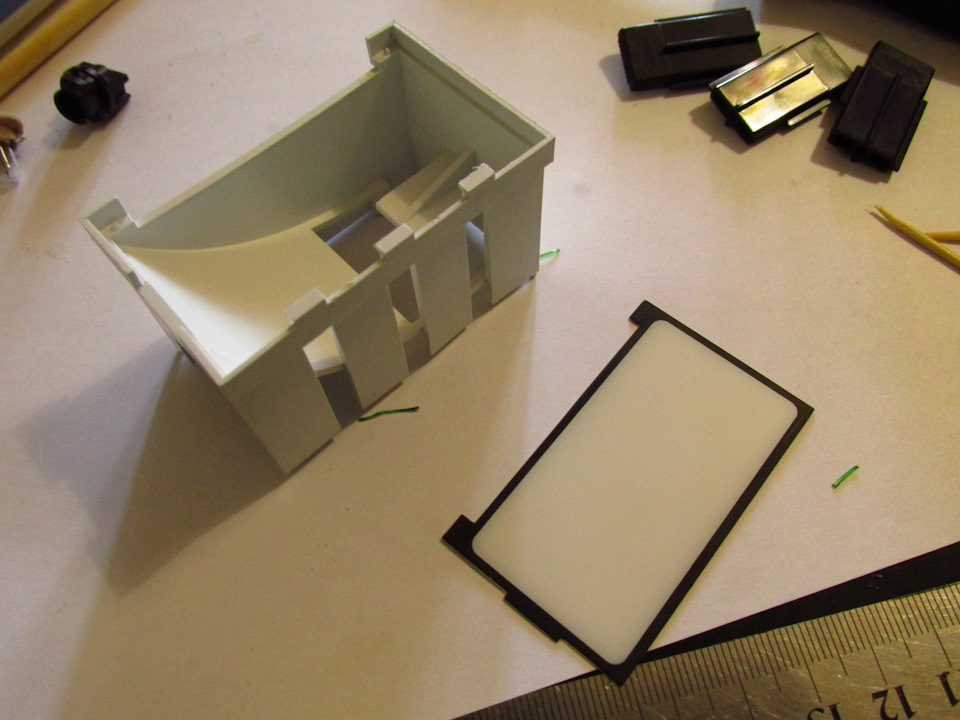

Далее нам нужно достать светофильтр, если он есть. Так как светит он голубым светом, а подсветка по салону — зелёная.

Разбирать нужно очень аккуратно, не использовать металлические и царапующие инструменты.

Вырезал из простой пластиковой бутылки зелёный фильтр

Источник

Часы — установка времени

Тип А и В

Установка времени

Ключ зажигания должен быть в положении ACC (I) или ON (II).

Для установки часа

Нажмите кнопку Н (часы) для изменения показаний часа.

Для установки минут

Нажмите кнопку М (минуты) для изменения показания минут.

Тип А

1. Часы
2. Минуты
3. Сброс

Тип В

1. Часы
2. Минуты
3. Сброс
4. Время

Нажмите кнопку RESET (сбросить) для сброса минут. Часы будут установлены на показание часов.

Например, если кнопка RESET была нажата в период времени от 9:00 до 9:29, то время будет установлено на 9:00. Если же она нажата в период времени от 9:30 до 9:59, то время будет установлено на 10:00.

При отключении питания время автоматически сбрасывается на 1:00.

Тип С

1. Установить
2. Сбросить
3. Выбрать

Установка времени

Ключ зажигания должен быть установлен в положение ACC (I) или ON (II).

Нажмите кнопку SET (установить) и удерживайте ее в нажатом состоянии в течение примерно 2 секунд, до тех пор, пока дисплей времени не начнет мигать. Отпустите кнопку. Затем нажмите кнопку SET повторно для установки показаний минут и часов.

По завершении установки времени нажмите кнопку SELECT (выбрать) для пуска часов.

Когда дисплей времени на часах мигает, нажмите кнопку RESET (сбросить) для сброса показания. Часы будут установлены на показ времени в часах.

Если часы сбрасываются при показаниях на дисплее, например, от 9:01 до 9:29, то время будет сброшено на 9:00. Если сброс произойдет с 9:30 до 9:59, время будет сброшено на 10:00.

При отключении питания время автоматически сбрасывается на 1:00.

Тип D

Если автомобиль оборудован аудиосистемой, то часы встроены в саму эту систему.

Источник

1.14. Часы

Ключ зажигания должен быть в положении ACC (I) или ON (II).

Для установки часа

Нажмите кнопку Н (часы) для изменения показаний часа.

Для установки минут

Нажмите кнопку М (минуты) для изменения показания минут.

Нажмите кнопку RESET (сбросить) для сброса минут. Часы будут установлены на показание часов.

Например, если кнопка RESET была нажата в период времени от 9:00 до 9:29, то время будет установлено на 9:00. Если же она нажата в период времени от 9:30 до 9:59, то время будет установлено на 10:00.

9:01 – 9:29 = 9:00
9:30 – 9:59 = 10:00

При отключении питания время автоматически сбрасывается на 1:00.

Ключ зажигания должен быть установлен в положение ACC (I) или ON (II).

Нажмите кнопку SET (установить) и удерживайте ее в нажатом состоянии в течение примерно 2 секунд, до тех пор, пока дисплей времени не начнет мигать. Отпустите кнопку. Затем нажмите кнопку SET повторно для установки показаний минут и часов.

По завершении установки времени нажмите кнопку SELECT (выбрать) для пуска часов.

Когда дисплей времени на часах мигает, нажмите кнопку RESET (сбросить) для сброса показания. Часы будут установлены на показ времени в часах.

Если часы сбрасываются при показаниях на дисплее, например, от 9:01 до 9:29, то время будет сброшено на 9:00. Если сброс произойдет с 9:30 до 9:59, время будет сброшено на 10:00.

При отключении питания время автоматически сбрасывается на 1:00.

Если автомобиль оборудован аудиосистемой, то часы встроены в саму эту систему.

Copyright © 2007-2021 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

Часы, магнитола, освещение блока отопителя, пепельницы, бардачка и прочая электрика.

Изначально после покупки не было освещения печки, пепельницы, бардачка, не работали часы, не было подсветки кнопки «аварийки» (но при этом работала подсветка нажатых кнопок панели печки, подсветка замка зажигания, подсветка панели приборов, и прикуривателя).
Для меня это не было первоочередным ремонтом, поэтому я отложил «свет» до лучших времен. И вот они настали.

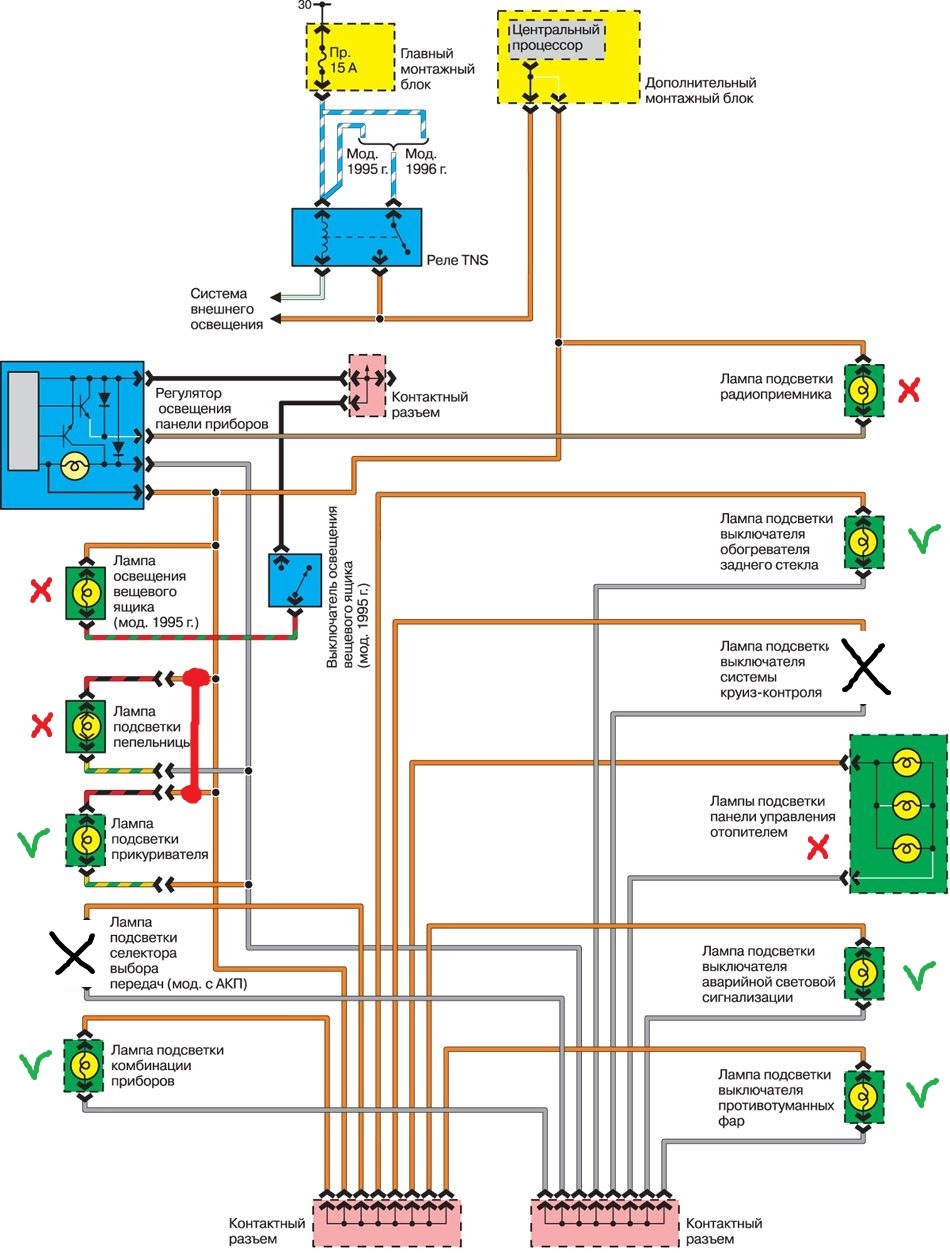

Разобрав вещевой ящик, сняв нижние панели, я понял, что по схеме искать нужную проводку будет сложно. Покопав схемы я выбрал ту что ниже (достаточно наглядная и цветная).

По ходу разборки, у освещения пепельницы, наблюдаю такую картину — освещение прикуривателя есть, пепельницы — нет.

По схеме они запитаны параллельно. Проверяю освещение пепельницы — по оранжевому проводу разрыв. Где он находится — хрен его знает. Где общий разъем «оранжевых» — тоже неизвестно. После проверки на «КЗ» объединяю оранжевые провода освещения пепельницы и освещения прикуривателя.

Результат положительный — на всех недостающих «оранжевых» появилось напряжение. Еще поискав общий разъем «оранжевых» я сдался и решил объединить оранжевые прямо в разъеме. Разъем снял, разобрал, дополнительным проводом припаял перемычку. На безопасность она никак не влияет, так как объединяет цепь в первоначальную. В случае «КЗ» сгорит только предназначенный для этой цепи предохранитель.

Освещение пепельницы и прикуривателя.

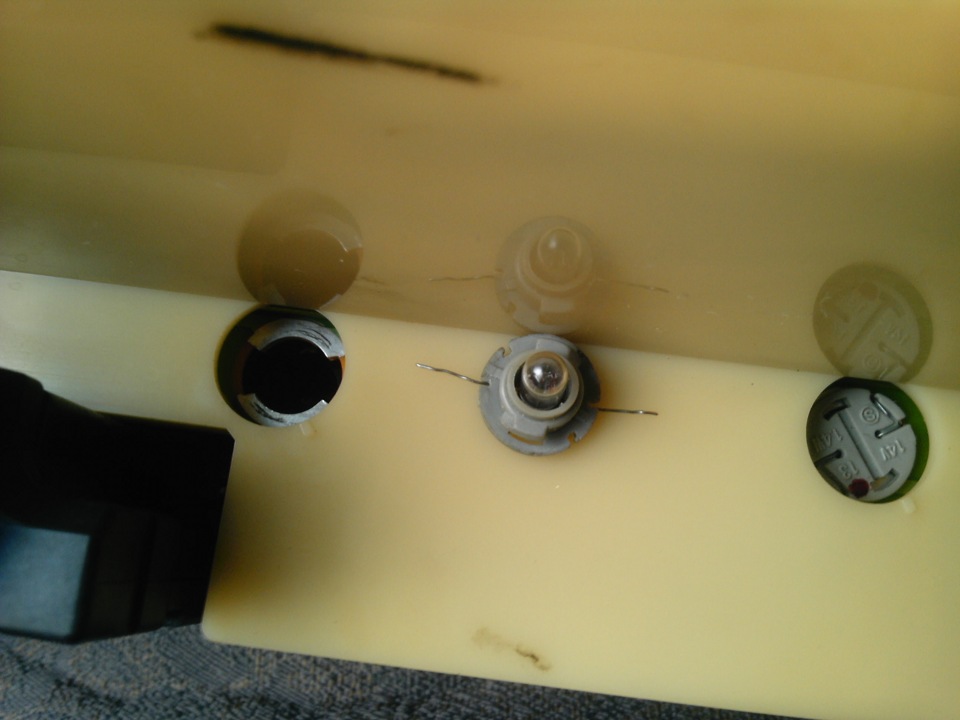

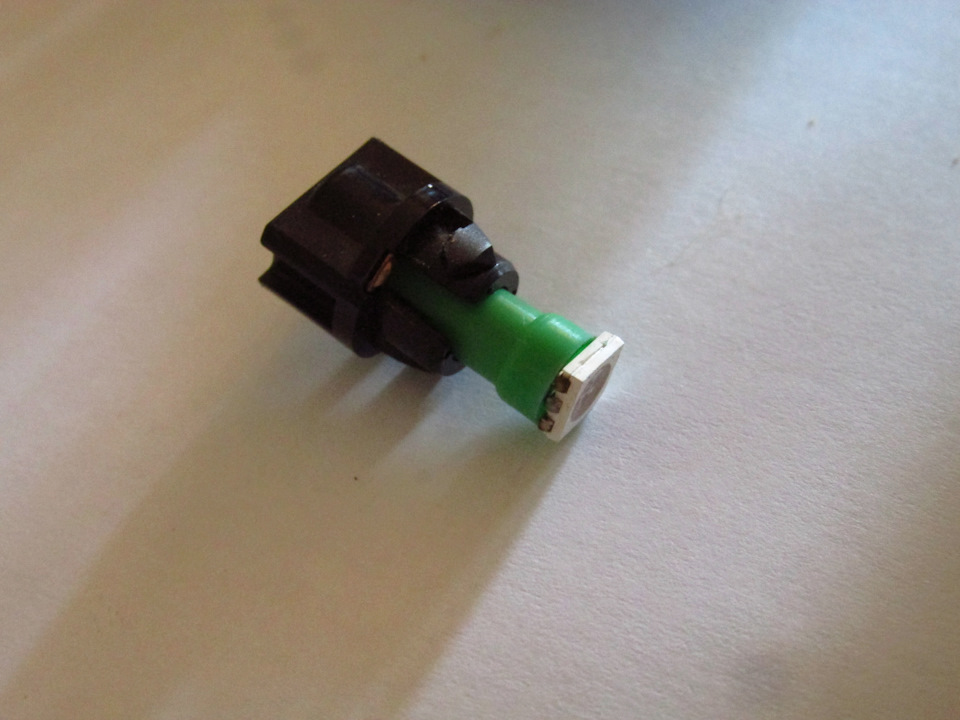

Ну собственно напряжение есть. Поменял лампочки на SMD светодиоды и установил. Светят, но как то не так. Разобрал короб в который устанавливается цоколя. Всё хорошо, но он внутри черный, а черный цвет почти не отражает видимый свет. Беру маркер с белой краской и аккуратно всё внутри закрашиваю. Результат — подсветка стала раза в два ярче).

Кнопка «аварийки».
Как оказалось, не светилась из-за перегоревшей лампочки. Меняется просто, но вытаскивать кнопку все же стоит аккуратно, что бы не сломать защелки. Лампочка общедоступная, купил в автомагазине.

Освещение вещевого ящика.
Как видно на схеме, модели до 1995 года не оснащаются кнопками на размыкание и освещение в ящике работает всегда после включения головных фар. В моем случае контактный разъем был просто отключен. Может кому то просто надоело смотреть на светящиеся щели? Я не знаю) Но я решил поставить кнопку и сделать как надо)

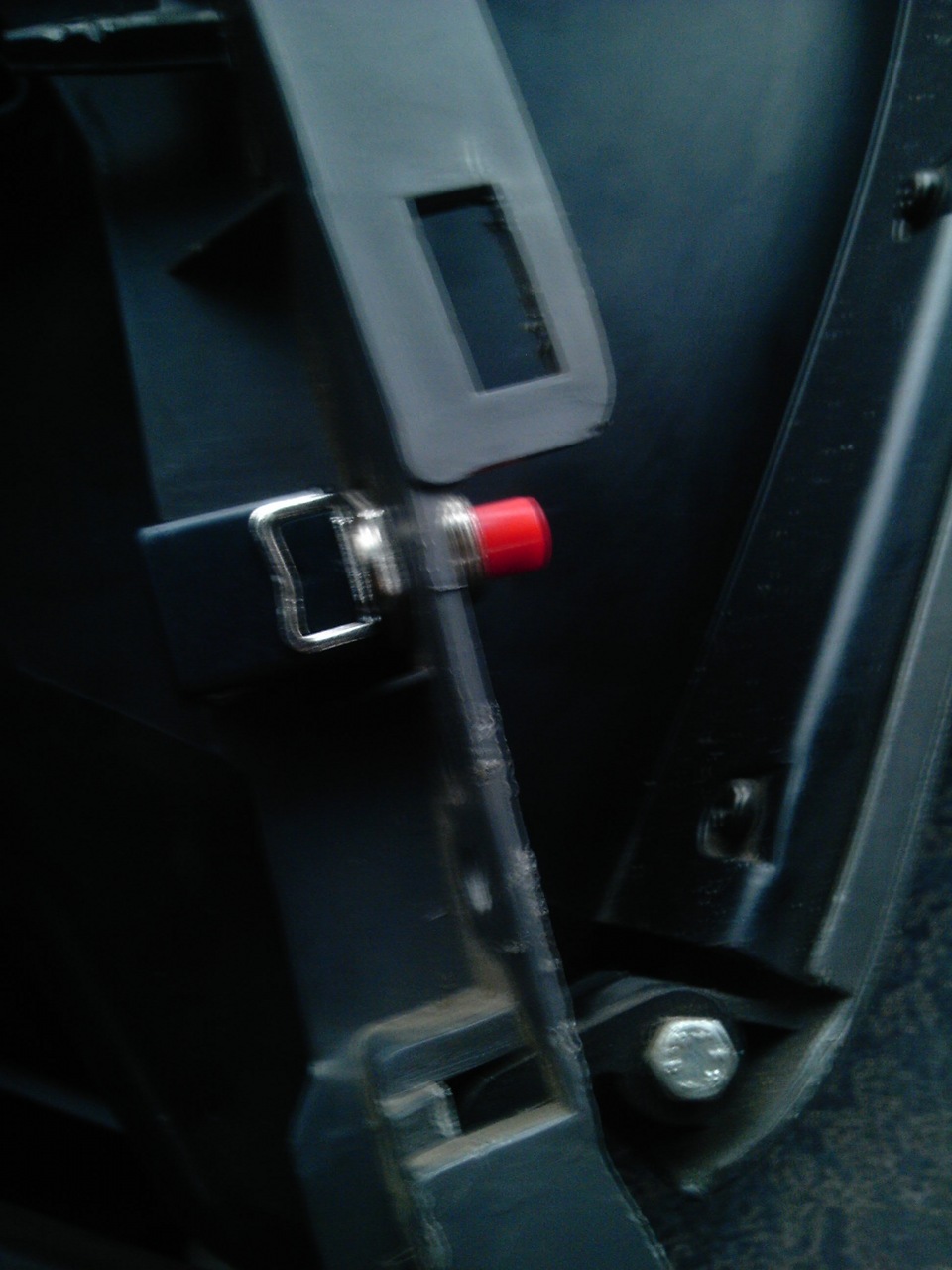

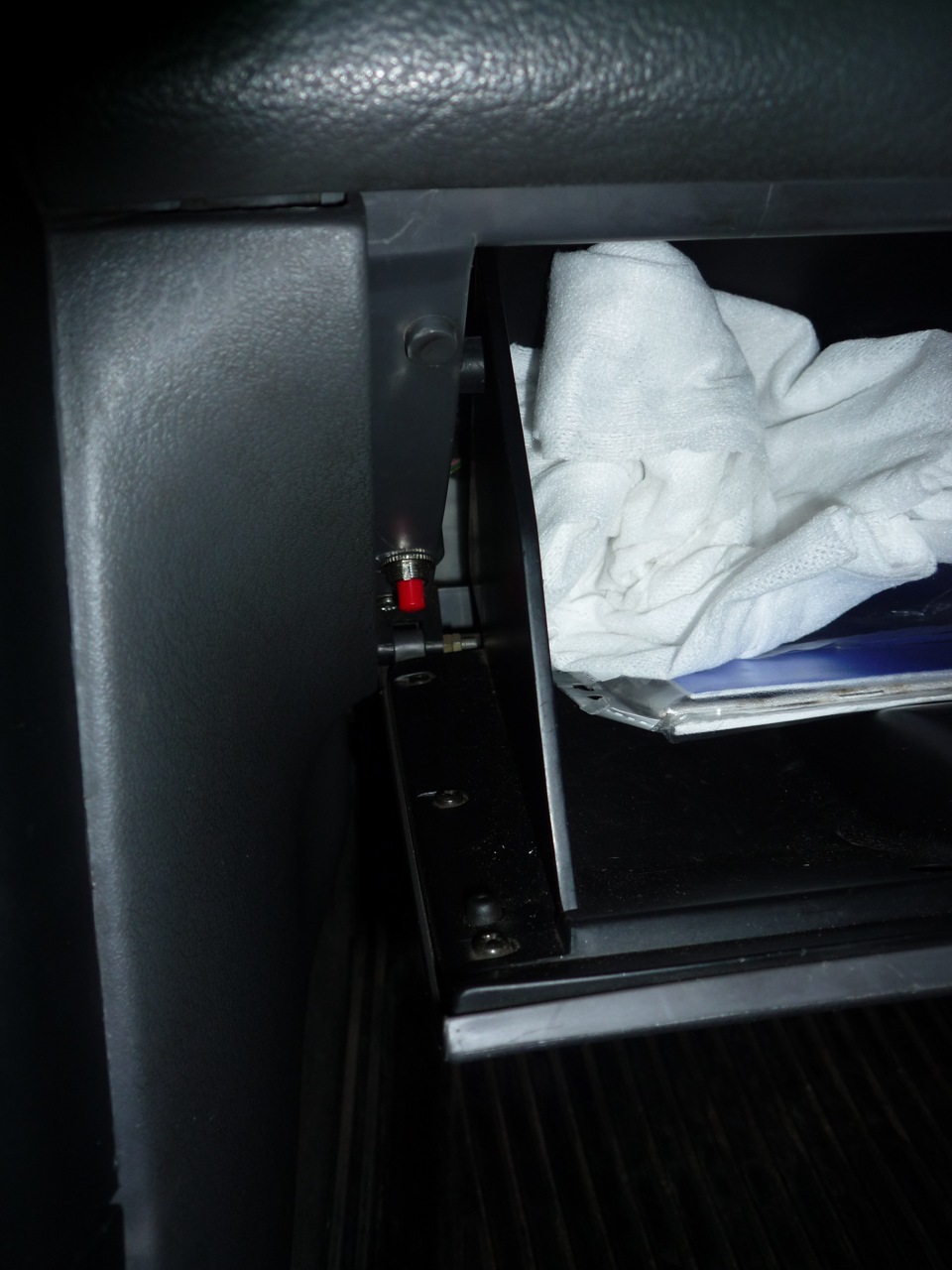

Кнопка стоит 35 руб. Покупал в магазине радиодеталей. Вошла в ящик как родная. Вставил, закрутил, никаких сверлений, подгонов и прочее. Честно, я был крайне этому удивлен. Далее разобрал «контактный разъем», припаял провода, заизолировал, получился самодельный штекер. К кнопке провода закрепил на винты. Лампочка — светодиодная. Проверяем — всё работает и радует глаз)

Освещение блока отопителя.
После установки перемычки появилось напряжение освещения «печки». Сразу заметил, что центр тускл. Вытаскиваю лампочки — одна перегорела.

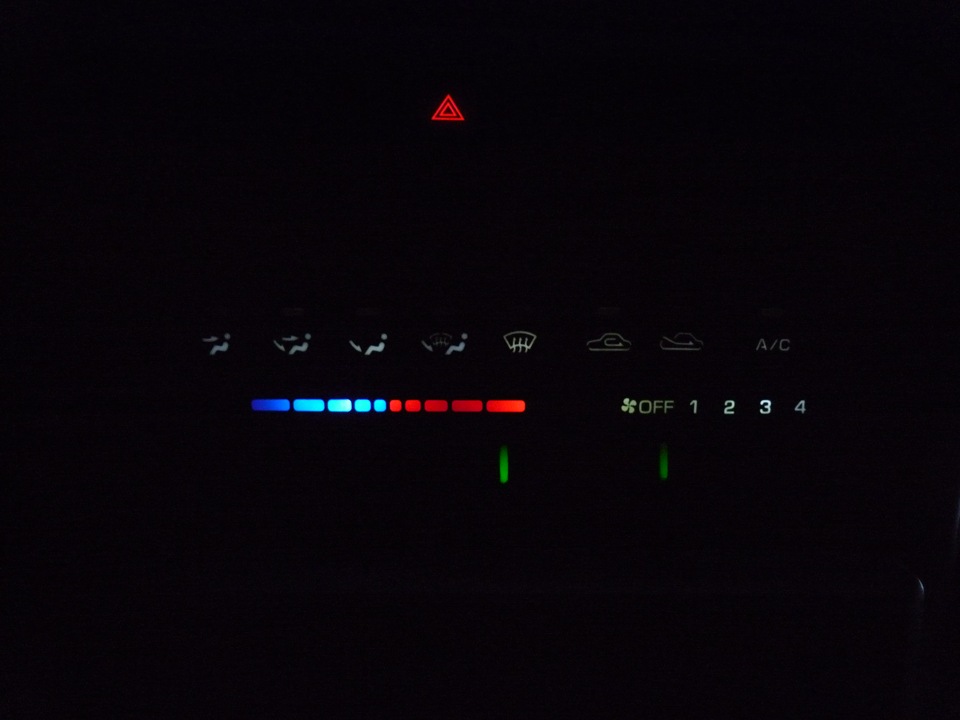

В магазине сказали, что таких нет и они только на заказ. Прикинув, что заказывать какую то оригинальную лампочку мне выйдет в неделю и неплохую сумму, я решаю купить светодиоды 2мм на 12В и вставить в существующий разъем. За 15 рублей покупаю светодиоды, вытаскиваю старые лампочки из цоколя, вставляю новые «светила», закручиваю «усы» как были и устанавливаю в «печку». Результат супер! Освещается равномерно и достаточно ярко.

Подключение магнитолы.
Небольшая предыстория к теме о часах). Когда я вынул магнитолу и посмотрел на разъем, то меня сразу же смутило её подключение. Всё скручено как то сикось-накось. Глянув схему магнитолы и схему авто обнаружил скрутку в клеммах питания. Как правило в магнитолах два «плюса» питания. Один от батареи (работает всегда) — что бы не сбивались часы и память радиостанций, эквалайзера и пр., а другой — только на питание самой магнитолы (каскад усилителя). Так вот эти два разъема скрутили в один (я так понимаю что бы магнитола работала всегда, даже без ключа).

Поражаюсь, тупости того, кто её подключал. Лень что ли повернуть ключ в первое положение?
Вытекающие последствия такого подключения — постоянный жор батареи через магнитолу (но не на всех), а так же все потребители первого положения ключа зажигания по схеме получают постоянное питание. В том числе ЧАСЫ, которые начинают работать всегда.
Переподключил магнитолу как следует. Проверил — всё работает как надо, ничего не сбивается.

Часы.

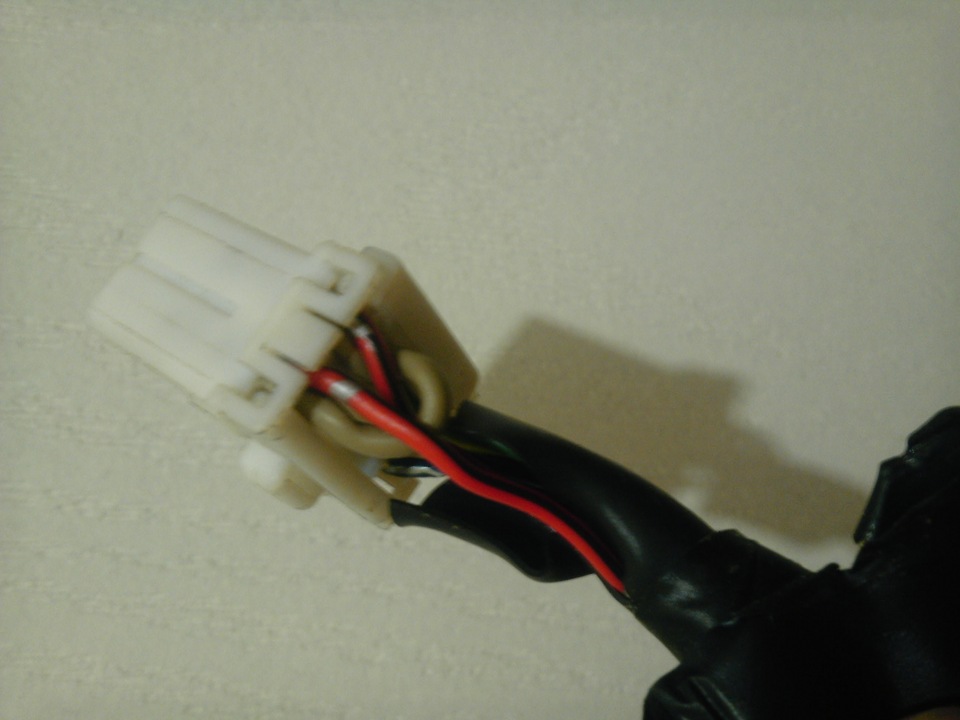

В общем, всю панель я не снимал, часы ощупал руками через проем приборной панели. Ощупал и понял, что клеммы с часов откинуты. Зачем? См. выше) Поискав разъем, обнаружил его над вещевым ящиком. Прикинув провода по схеме, разъем на часах по фотографии из интернета, понял что это именно этот разъем. Подключал вслепую, по самое плечо в приборке) «Щелк» — всё на месте. Включаю первое положение — часы загораются, включаю габариты — притухают. Всё как и должно быть. Расстраивает только то что кнопка «SET» вдавлена и не работает. Придется в час ночи передернуть предохранитель;)

Освещение салона.
Ну тут нечего рассказывать) Купил светодиодную SMD панельку и установил. Теперь в салоне есть достойное освещение) В будущем планирую поставить диммер;)
