Регулировка клапанов ВАЗ: схема, порядок ремонта своими руками

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты. Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

Порядок регулировки клапанов:

Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Источник

Регулировка зазоров в приводе клапанов ВАЗ 2101-07

Для регулировки клапанов нам потребуется следущий набор инструментов: торцовые ключи на “8″, “10″ и на “13″, отвертка с

плоским лезвием, два ключа на “17″, специальный ключ для проворачивания коленчатого вала, щуп толщиной 0.15мм. Если все

необходимое есть, то можно приступать к ремонту.
Первым делом необходимо снять крышку головки блока цилиндров.
Устанавливаем поршень четвертого цилиндра в положение верхней мертвой точки ВМТ, в таком положении шестой и восьмой

клапана будут полностью закрыты, а значит между нажимными рычагами и кулачками будет максимальный зазор. Именно с них мы и

начнем регулировать клапана.
Возьмите щуп и вставьте его в зазор того клапана, который будете сейчас регулировать, то есть шестой или восьмой.

Перемещая щуп в разные стороны, проверьте зазор. Нормальным считается такой зазор, при котором щуп будет премещаться с

достаточным сопротивлением, но при этом он не будет слишком туго ходить и гнуться.
В случае если зазор отличен от нормы, то гаечным ключом на семнадцать ослабьте крепление контрагайки и после чего другим

ключом, вращая верхнюю регулировочную гайку, добейтесь оптимального зазора.
Установив необходимый зазор, удерживая ключом от проворачивания верхнюю регулировочную гайку, затяните нижнюю контрагайку.

После затяжки контрагайки, возможно смещение регулировочной гайки, поэтому заново перепроверьте зазор и при необходимости

подрегулируйте его снова.
Таким же образом отрегулируйте зазор следущего клапана.
После регулировки зазоров в шестом и восьмом клапанах, проверните коленчатый вал на 180 градусов и при необходимости

отрегулируйте зазоры 4 и 7 клапанов.

Порядок регулировки клапанов ваз 2106 показан на рисунке ниже.

Источник

Регулировка клапанов, сам, все сам.

1. Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.

2. В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)

12. Посчитайте кулачки от звездочки распредвала.
13. Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17» у соответствующего рокера, придерживая другой рукой гайку на «13» от прокручивания.
14. Далее гайку на «13» немного поверните и застопорите ее гайкой на «17», после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
15. Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17». После этого можете приступать к регулировке следующего кулачка.
16. Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» (если смотреть со стороны распредвала в сторону звезды). Здесь большая точность не особо важна, поэтому все приблизительно.
17. Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
18. Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
19. Отрегулируйте кулачки 1 и 3 по таблице.
20. И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
21. Прежде чем закрыть крышку убедитесь, что все гайки на «17» хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.

Ну теперь моя история …Все разобрал.
Нарегулировал, накрутился. Наху.ил…

Думая, нужно но бы цепь натянуть, ну а почему нет?Звенит же, машину старая.

Натянул, значит так сильно, что нет хода вообще не какого. По хардкору.
Почистли карб, все собрал.

Не заводиться, вообщем не как сцука.Зацепили за субарь, 20 минут катали, катали. Завелась.
Смахнул крем, думаю но все. Огонь, Домой поеду на тачки.

Источник

Регулировка клапанов ваз 2106, 2107, нива

На автомобилях семейства ВАЗ классика: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 2123, 2131, 21053, 21213, 21214 установлен четырехтактный двигатель.

Карбюратор на двигателях автомобилей Жигули устанавливался до 2000 года и впоследствии, после не сложной модернизации на автомобилях 2105 и 2107 применили инжектор. Это рядный двигатель с вертикально расположенными цилиндрами в блоке. Каналы системы охлаждения в блоке цилиндров сделаны по всей высоте цилиндров, эффективно охлаждая поршневую группу, кольца поршней от «залегания», а также предотвращая деформацию блока цилиндров от локального нагрева.

Коленчатый вал расположен в нижней части блока цилиндров на пяти опорах коренных скользящих подшипниках. В качестве уплотнителей, препятствующих утечки масла, применяются сальники, изготовленные из маслостойкой резины.

Важным узлом двигателя является головка цилиндров. Представляет собой сложный литой из алюминиевого сплава блок и запрессованных в него седел клапанов и направляющих втулок. В головке блока цилиндров предусматривается рубашка охлаждения и масляные каналы для подвода смазки под давлением подшипников распределительного вала и рокеров, приводящих в движение клапаны.

На клапанах устанавливаются маслосъемные колпачки, препятствующие попадание масла в камеру сгорания. Всего используются 8 клапанов.

Распределительный вал устанавливается на головке цилиндров и приводится во вращение от коленчатого вала двухрядной цепью. Устройство натяжения цепи полуавтоматического типа, работающего от воздействия пружины. Имеется возможность установки устройства для автоматического натяжения цепи, шток которого регулирует свое положение от подводящего под давлением масла.

В отличие от двигателя УМЗ, установленного на автомобилях Газель, Волга, УАЗ, передача движения к клапанам от распределительного вала осуществляется через рычаги (рокеры), без применения штанг и коромысел. Система применения рокеров с верхним положением распределительного вала обеспечивает стабильную работу клапанов на холостом ходу и при высоких скоростях вращения коленчатого вала, снижая звенящий шум их работы.

Регулировка клапанов ВАЗ 2106, 2107 и т.д. согласно инструкции по техническому обслуживанию выполняется каждые 10000 км пробега и благодаря простой и компактной компоновке двигателя сложности в процедуре отсутствуют.

Начало работы и разборка

Перед началом работ, связанных с регулировкой тепловых зазоров клапанов необходимо подготовить двигатель, инструмент и сопутствующие материалы.

Автомобиль зафиксировать ручным тормозом и коробку передач перевести в нейтральное положение. В целях безопасности и исключения самостоятельного движения дополнительно под колеса установить башмаки. Открыть капот и проверить температуру двигателя, которая для проведения процесса регулировки клапанов должна быть приблизительно 20 градусов.

В качестве исключения, существует поправочная таблица зазоров клапанов в зависимости от температуры двигателя, но учитывая не предсказуемые деформации структуры металлов, мы рекомендуем производить регулирование с температурой, указанной в инструкции завода изготовителя. Именно при температуре 20 градусов, структура металла имеет стабильное состояние, без заметных тепловых линейных расширений или сжатий (отрицательные температуры).

Перед разборкой деталей и узлов для обеспечения доступа к операции регулирования клапанов обесточить бортовую электрическую сеть машины, отключив минусовую клемму аккумулятора.

Дальнейшие операции подготовки газораспределительного механизма карбюраторного двигателя отличаются от инжекторного.

На карбюраторном двигателе:

На инжекторном двигателе:

Головкой на «10» открутить восемь болтов крепления клапанной крышки и снять ее с головки блока. Осмотреть детали газораспределительного механизма на предмет поломок, состояния пружин.

Процесс регулировки клапанов

Порядок регулирования тепловых зазоров клапанов одинаковый для карбюраторного и инжекторного двигателя. Отличие только в величине теплового зазора клапанов. На карбюраторном двигателе устанавливаются зазоры на всех клапанах при холодном двигателе 0,15 мм, на инжекторном 0,20 мм. Регулировка начинается с установки меток на коленчатом и распределительном валах.

Поворачивая специальным ключом на «38» за гайку, крепящую шкив ременной передачи (задающий диск на инжекторном двигателе) совмещаем метку в виде риски на шкиве с выступом на передней крышке, при этом на звездочке распредвала метка должна совпасть.

В этом положении поршень четвертого цилиндра находится в ВМТ (0 0 кв) и регулируются восьмой и шестой клапаны (нумерация с 1-го по 8-ой начинается от радиатора).

Необходимо иметь ввиду, что при затягивании контргайки, полученный зазор может «увести» в большую или меньшую сторону, поэтому важно проверить повторно тепловой зазор после фиксирования регулировочного болта.

В этом положении регулируются четвертый и седьмой клапаны.

Установив коленчатый вал на 360 градусов регулируются первый и третий клапаны. И в положении вала, установленного на 540 градусов, регулировке подлежат пятый и второй.

Таблица порядка регулировки:

На карбюраторном двигателе для более точного определения положения распредвала возможно использование трамблера, бегунок которого направлен на гнездо высоковольтного провода соответствующего цилиндра. Если крышка трамблера снята, то ориентировкой могут служить четыре винта на корпусе, совпадающие с гнездами высоковольтных проводов.

Можно также, использовать трамблер при снятой крышке: к низковольтной цепи подключить контрольную лампочку и при включенном зажигании поворачивать коленчатый вал. Момент включения лампочки свидетельствует о точном положении распредвала, при котором регулируется соответствующая пара клапанов.

Методика в два приема

Существует упрощенная методика регулирования клапанов в два приема.

Методика регулирования за два оборота позволяет сократить время на обслуживание газораспределительного механизма, а также удобна новичкам, своими руками выполнять эту процедуру.

На автомобиле Шевроле Нива и ряде автомобилей Нива регулирование тепловых зазоров клапанов выполняется автоматически гидрокомпенсаторами.

Инструменты для регулировки

Процедура регулировки начинается с разборки клапанной крышки и элементов деталей, препятствующих к доступу к ней.

Необходимый инструмент для подготовки газораспределительного механизма к регулировке:

Для регулировки тепловых зазоров клапанов необходим следующий инструмент:

Регулировка микрометром

Наиболее точным методом регулирования тепловых зазоров клапанов является применение прибора со стрелочным индикатором – микрометром. Микрометр очень чувствительный прибор, который реагирует на изменение поступательного движения его измерительного штока на каждые сотые доли миллиметра.

Порядок аналогичный очередности регулировки с использованием щупа. Особенность такого метода заключается в установке рейки на шпильки постели распределительного вала, на которую крепится микрометр. На рейке нанесена информация углов положения коленчатого вала к соответствующим для регулировки клапанам.

Перед началом работ микрометр монтируется на приспособление, имеющий рычаг в виде коромысла. Одна сторона рычага упирается на шток микрометра легким касанием, а другая на крайнюю часть рокера. Приподнимая без усилия специальной «лопаткой» рокер, до касания с тыльной стороной кулачка распредвала, отмечают на какое количество делений отклонилась стрелка от нулевого положения. Для карбюраторного двигателя стрелка должна отклониться на 52 деления.

Микрометр для регулировки клапанов комплектуется с описанием и всеми необходимыми приспособлениями.

Самодельную рейку можно сделать по заводской схеме. С помощью такой рейки действия при самостоятельном регулировании клапанов более уверенные и не надо запоминать распорядок или последовательность операций.

Последствия несвоевременной регулировки

Несвоевременное техническое обслуживание газораспределительного механизма отрицательно сказывается на работе двигателя, вызывая несбалансированную работу. Двигатель троит, отсутствует тяговая характеристика, увеличивается расход топлива. Известно, что фаза впрыска находится в прямой зависимости от теплового зазора клапанов. Правильная и корректная регулировка позволяет своевременно открывать и закрывать клапаны. Если зазор установлен меньше допустимого, то клапан начинает свою работу с некоторым опережением, и наоборот, при большом зазоре открывается с опозданием. Уменьшенный зазор на выпускных (горячих) клапанах увеличивает время их открытого состояния, в результате чего кромки могут медленно выгорать, что ведет к потере компрессии в цилиндре.

При эксплуатации двигателя на газе (пропан или метан) регулировка тепловых зазоров должна производиться с теми же зазорами, величина которых определена инструкцией для работы двигателя на бензине. Отрегулировать клапаны под газ не имеет научно-технической обоснованности и может привести к не стабильной работе двигателя.

Источник

Регулировка клапанов на ВАЗ 2106

Проводить регулировку клапанов на ВАЗ 2106, как и на других моделей жигулей «классика» рекомендовано через каждые 10 тыс. км пробега.

Не выполнение данных рекомендаций может привести к плачевным последствиям, в частности, увеличению расхода топлива, понижению мощности двигателя и многим другим неприятностям.

Но последним звеном в диагностировании того, что пора регулировать клапана, является их стучание на холостом ходу работы двигателя.

Данный звук очень специфический и перепутать его с каким-то другим звуком не возможно.

Каждый водитель сам решает, где ему регулировать клапана своей шестерки, на СТО или в гараже самостоятельно.

Давайте предположим, что Вы сами решили провести данные работы, тем более, что если Вы читаете данную статью, то скорее все это так и есть.

Специфика выполнения работ

Существует категория водителей, которые стремятся все работы по обслуживанию и ремонту своего автомобиля делать самостоятельно.

Особенно это свойственно для владельцев отечественных машин, и это похвально.

Но таким водителям нужно осознать, что ряд работ, особенно, которые касаются регулировок, требуют не только теоритических знаний и опыта, но и своеобразной «чуйки», которая приходит со временем, путем проб и ошибок.

Особенно к таким работам относятся все регулировки, проводимые на карбюраторе, а также регулировка клапанов и еще ряд других регулировок.

Поэтому, если Вы это делаете в первый раз, то позовите человека, который, как минимум 3-5 раз проделывал такие работы на своем автомобиле, и желательно на такой же модели, как и у Вас.

Также перед проведением работ проверьте натяжение ремня ГРМ. Это важно.

Если Вы только приехали в гараж и хотите в этот же день проводить регулировку клапанов, то нужно около 5-6 часов, чтобы двигатель остыл.

Можно сразу приступить к снятию крышки клапанов и других деталей, это позволит сократить время остывания двигателя до 1-2 часов, так как увеличиться теплообмен между горячим мотором и окружающей средой.

А лучше исходить из принципа: вечером приехал – утром проводи работы.

Кстати, не забудьте про прокладку под крышкой клапанов, в 90 % случаев ее приходится менять, поэтому новая прокладка должна быть у Вас под рукой.

Отсчет цилиндров и клапанов.

Отсчет клапанов ведется следующим образом. Встаньте слева от автомобиля по ходу его движения, возле двигателя. Повернитесь лицом к двигателю.

Отсчет цилиндров и клапанов ведется слева на право от цепи ГРМ.

Последними будут 4-й цилиндр и 7,8 клапана, но регулировка начинается с клапанов № 6 и 8.

Подготавительные мероприятия

Для того, чтобы регулировать клапана на ВАЗ 2106 много инструмента не нужно, список приведен ниже.

Вид щупа для регулировки вазовских клапанов.

Освобождаем рабочее пространство

Нужно понимать, что сразу крышку клапанов Вы не снимете, нужно до нее добраться.

Используя ключ на 8 откручиваем три болта и снимает крышку воздушного фильтра, а затем извлекаем фильтрующий элемент.

Отсоединяем все шланги, которые идут к воздушному фильтру.

Откручиваем ключем на 8 четыре болта крепления корпуса воздушного фильтра к карбюратору и окончательно демонтируем воздушный фильтр.

Используя тот же ключ на 8, отсоединяем трос подсоса.

Отсоединяем пружину шайбы, а затем непосредственно тягу педали газа.

Затем снимаем крышку трамблера и отводим жгуты высоковольтных проводов в сторону, так, чтобы было удобно работать.

Вынимаем масляной щуп, при этом вставив в отверстие чистую ветошь, чтобы не попала грязь.

Теперь мы можем свободно проводить нужные нам регулировки.

Также читайте — Притирка клапанов своими руками, видео, фото, используемые приспособления и инструменты.

Выставляем поршень 4-го цилиндра в положение ВМТ

Данное действие обязательно и для его выполнения придётся проворачивать коленчатый вал двигателя.

Если у Вас нет специального ключа,

можно использовать головку на 36, или вывесив заднее колесо и включив 4-ю передачу проворачивайте его в нужном направлении.

Длинная метка на передней крышке и метка на шкиве коленвала совпадали.

Метка на ведомой звездочке распредвала должна совпадать с выступом на постели корпуса подшипников.

Если данное требование не выполнено, то за основу берутся метки на шкиве коленвала, а метки газораспределительного механизма придется подрегулировать.

Как это делать, это отдельная тема «разговора», но мы обязательно ее затронем в следующих статьях.

Если все метки выставлены правильно, приступаем к регулировке клапанов ВАЗ 2106.

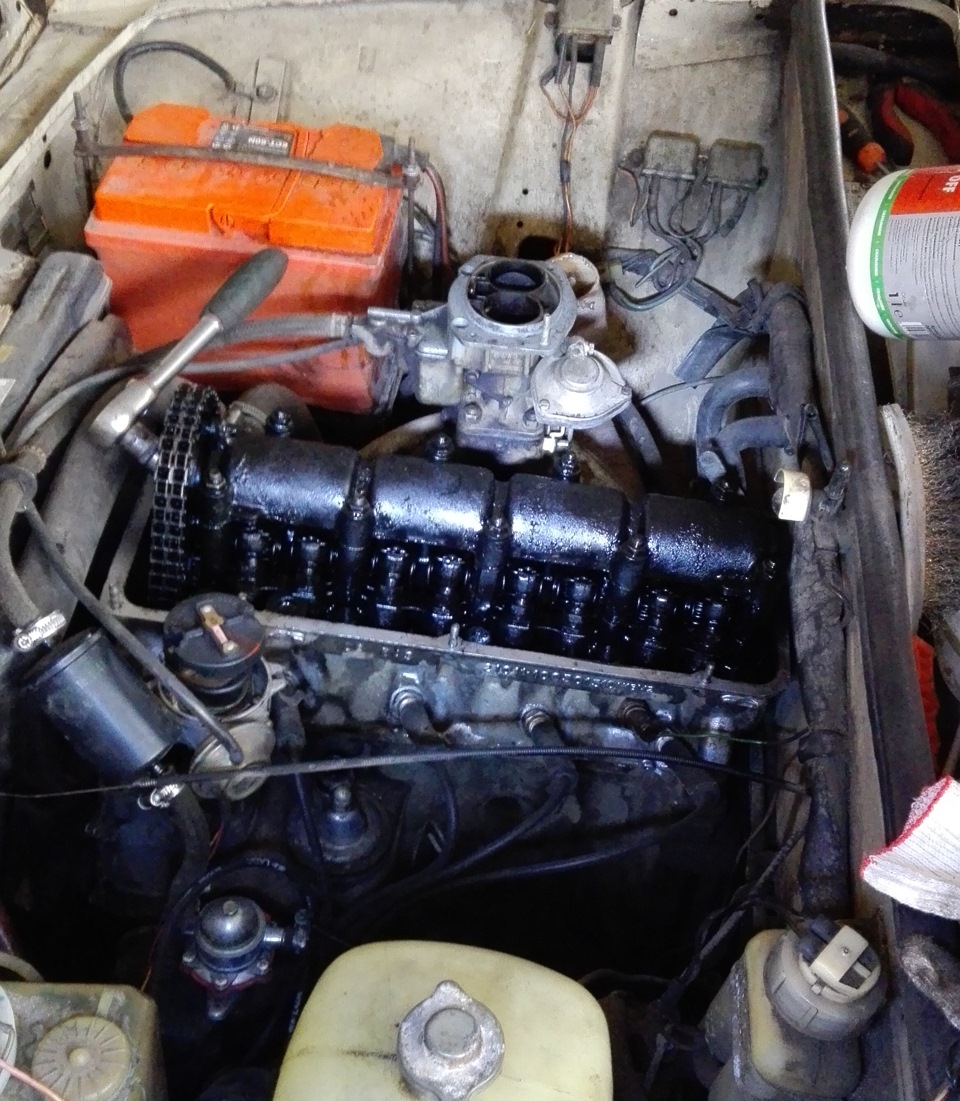

Снятие крышки клапанов

Для снятие крышки клапанов ВАЗ 2106 используется торцевой ключ на 10, как правило данное действие ни у кого проблем не вызывает.

После того, как крышка клапанов снята, проверьте состояние прокладки, если есть дефекты на поверхности, то желательно сразу же провести ее замену.

Метки выставлены, крышка снята, приступаем непосредственно к регулировки клапанов.

Порядок выполнения работы

Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.

Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.

Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.

Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.

В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.

Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.

С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.

Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.

Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.

Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.

Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.

Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.

После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.

После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.

Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.

Также читайте по каким причинам на двигателях ВАЗ гнет клапана.

Подводим итог

Если двигатель холодный и заранее проведены подготовительные работы, то сам процесс регулировки клапанов ВАЗ 2106 займет до 30 – 40 минут. На все работы уйдет от 1 до 1,5 часа.

Регулировка клапанов ВАЗ «классика» — видео.

Если не хотите рисковать и проводить данные работы самостоятельно, то СТО Вам в помощь. Удачи.
