Как настроить курсор в автокаде
Привязка курсора в autocad 2019
Сначала настроем параметры курсора. Нажимаем правой кнопкой мыши, появляется контекстное меню, выбираем Параметры
Появляется окно Параметры (здесь достаточно много настроек, приведем примеры основных настроек), переходим на вкладку Экран и настраиваем Размер перекрестья
Тут же на вкладке Выбор настраиваем Размер прицела и Размер ручек
На вкладке Построения настраиваем Размер маркера автопривязки и Размер прицела. Жмем Применить и Ок и смотрим что у нас получилось.
Настройка привязки в autocad 2019 находится снизу справа в области Пространства модели и листа, далее Привязка курсора к опорным точкам в 2D. По сути, привязка выполняет функцию подсказок и «магнита».
Здесь открывается список привязок, из которых можно отметить (выбрать) нужные.
Показан пример привязки конточки конца отрезка при создании новой линии от этой точки (конечной точки отрезка) показан в виде зеленого квадрата.
Для удобство рекомендуется комплексно настроить параметры объектной привязки, для этого переходим Параметры объектной привязки
Переходим на вкладку Объектная привязка и ставим галочки — конточка, середина, центр, геометрический центр, узел, квадрант, пересечение, продолжение.
Настроем также полярное отслеживание, переходим в Tracking Settings далее в окне Drafting Settings на вкладку Polar Tracking и выставляем шаг 45 0 и справа ставим галочки Track using all polar angle settings и Absolute.
Привязка к сетке — Полярная привязка (Polar Snap), Шаговая привязка (Grid Snap)
Также можно настроить привязку к сетке — Snap Settings, при нажатии появляется окно Drafting Settings, по умолчанию шаг привязки стоит 10 по оси XY, далее переходим Options.
Здесь можно настроить автопривязку, особенно в поле AutoSnap Settings
На вкладке 3D Modeling настраивается привязка 3D объектов
Как изменить курсор и фон в AutoCAD
Чтобы изменить внешний вид курсора в AutoCAD, нужно перейти в окно настроек программы. Для этого щелкните по пустому месту в рабочей зоне и выберите пункт «Параметры» в контекстном меню.
В открывшемся окне перейдите на вкладку «Экран».
Здесь нас будут интересовать две настройки: «Цвета» и «Размер перекрестия».
Перейдите в окно настройки цветов, нажав на кнопку «Цвета». В открывшемся окне можно настроить цвета для всех элементов интерфейса приложения, но нас интересует только цвет фона. По умолчанию выбран именно он, и можно сразу менять цвет на нужный.
Можно выбрать как один из стандартных цветов, так и создать свой собственный на палитре RGB, перейдя в выпадающем списке на пункт «Выбор цвета».
После выбора понравившегося цвета достаточно нажать на кнопку «ОК» в окне палитры, а затем кнопку «Принять» в нижней части окна для сохранения настроек.
Для изменения курсора (а точнее его перекрестия) нужны две настройки на разных вкладках окна параметров. Это «Размер перекрестия», показанный на рисунках выше, и «Размер прицела» на вкладке «Выбор».
Первый меняет длину перекрестия курсора, от минимальной до максимальной, занимающей весь экран. Значение по умолчанию – 5. Например, выставленный размер в 30 единиц даст примерно вот такой курсор, как на рисунке ниже.
А размер 100 сделает его выходящим за рамки рабочего окна, создавая иллюзию бесконечных линий.
Вторым важным параметром является размер «Прицела», того квадратика в центре курсора, который на рисунке выше практически не виден. Изменить его можно на вкладке «Выбор».
Обратите внимание, что максимальный размер прицела ограничен, но это все равно позволит сделать его достаточно большим.
Цвет курсора можно также изменить на вкладке «Цвета», выбрав параметр «Перекрестие».
Таким образом, можно раскрасить ваш AutoCAD в совершенно любые цвета. Например, сделать его примерно таким (видел подобное у одного коллеги, потом долго собирал с пола вытекшие глаза):
AutoCAD
Не удалось извлечь оглавление
ШАГ (команда)
Ограничение перемещения курсора определенными интервалами.
Отображаются следующие запросы.
Шаг привязки
Включает режим «Шаг» и устанавливает заданное значение интервала.
Включение режима привязки на основе параметров сетки привязки.
Отключает режим шаговой привязки; параметры привязки при этом сохраняются.
Аспект
Позволяет задавать различные интервалы шаговой привязки по X и по Y.
Предыдущая версия
Если выбрать «Да», устанавливается старое поведение. Курсор привязывается к сетке шаговой привязки в течение всего времени.
Если выбрать «Нет», устанавливается современное поведение. Курсор привязывается к сетке шаговой привязки, только когда выполняется операция.
Стиль
Позволяет задавать стандартный и изометрический стиль шаговой привязки.
Стандартный
Установка прямоугольной сетки шаговой привязки, параллельной плоскости XY текущей ПСК. Ячейка может иметь разные размеры по X и Y.
Значение шага привязки.
Позволяет задать ширину ячейки сетки, отличную от ее высоты.
Изометрический
Установка сетки изометрической привязки, в которой положения привязки изначально располагаются под углами 30 и 150 градусов. В случае изометрической привязки параметр «Аспект» не может принимать разные значения. Линейчатая сетка не совпадает с изометрической сеткой привязки.

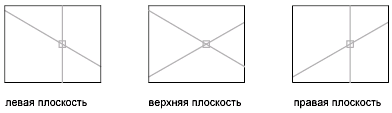

Команда ISOPLANE устанавливает, лежит ли перекрестье курсора в верхней (углы 30 и 150 градусов), левой (углы 90 и 150 градусов) или правой (углы 30 и 90 градусов) изометрической плоскости.
Полярная Задает шаг для полярных углов. (системная переменная POLARANG) Сетка Привязка к прямоугольной (или изометрической) сетке. При задании точек перемещение курсора привязывается к горизонтальным и вертикальным точкам сетки.
