Как настроить рацию мегаджет mj150

Ещё одна плюшка для игрушки это радиостанция MegaJet MJ-150.

Данная радиостанция, осталась у меня ещё с первого дискаря. За её цену, это самый хороший и компактный вариант, как по мне, который справляется со своими задачами на 100+ %

Работает в Си-Би (27 МГц) диапазоне. Доступны 5 частотных сеток + «дырки». Выходная мощность радиостанции до 8 Вт.

Станция имеет два крупных регулятора громкости и порогового шумоподавителя. Память радиостанции энергонезависима.

Особенностью всей новой линейки Megajet, и в частности MJ-150 — наличие Автоматического шумоподавителя (ASQ) и отдельная кнопка для переключения между Российской ( 0 ) и Европейской (5) сетками.

Основная особенность модели — крупные элементы управления оснащенные подсветкой. Регуляторы, кнопки переключения каналов и включения функций выполнены в большом размере и расположены на оптимальном расстоянии, что позволяет пользоваться радиостанцией не задевая лишние элементы управления.

Рация Megajet 150 оснащена мощным динамиком (2 Вт) размером 66х66 мм.

Особенности Megajet MJ-150:

Диапазон 26,065 — 28,305 МГц

Количество каналов 225E + 225R

Чувствительность 0,3/0,5 мкВ (12 дБ S/N FM, 10 дБ S/N AM)

Максимальная выходная мощность: 8 Вт

Напряжение питания:13,8 В

Максимальный потребляемый ток: 2,0 А

Масса, кг 0,9 (комплект в упаковке 1,4)

Российская\Европейская сетки (- 5 КГц)

Синтезатор частоты на отдельной микросхеме

ЖК-дисплей Динамик 8 Ом, 2 Вт, 66х66 мм

Тангента с электретным микрофоном 4-pin

Подсветка кнопок управления

Подключение внешнего громкоговорителя

Диапазон частот, МГц26,065 — 28,305.
Количество частотных каналов225E + 225R.
Выходная мощность передатчика, Втдо 8.
Чувствительность, мкВ (с/ш)0,3 (12 дБ SINAD FM)/0.5 (10 дБ SINAD AM)
В модуляции AM + FM Тип шумоподавителя автоматический ASQ.
Напряжение питания, 13.8 Максимальный ток потребления, мА2000 Звуковая мощность динамика, мВт2000Тип антенного разъёмаUHF-гнездо (SO-239)Размеры, мм138x40x120Масса, гр900
ТипАвтомобильная.

Источник

Обзор радиостанции MegaJet MJ-150 + видео

Станция поставляется в небольшой картонной коробке. Графика нанесена черной краской.

На коробке присутствует изображение станции и перечислены основные ее достоинства.

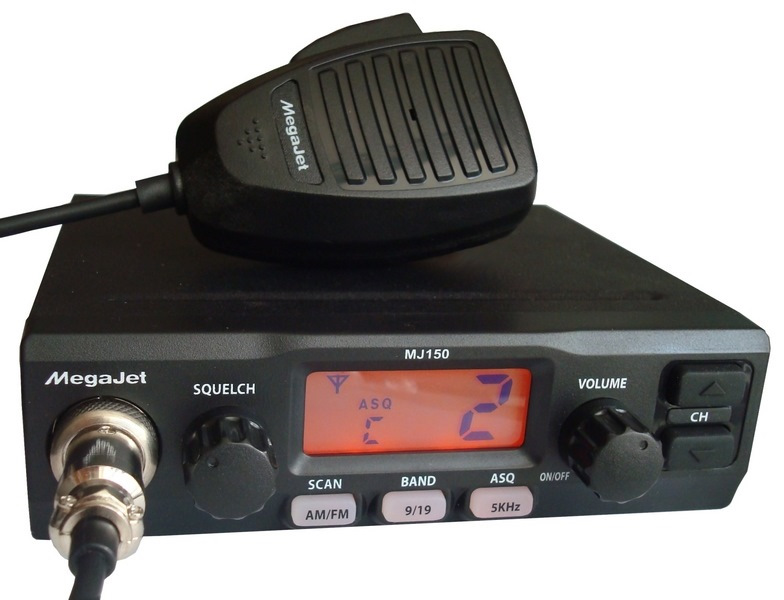

Внешний вид
Станция выполнена в виде моноблока. Размеры корпуса можно назвать стандартными для мегаджетов.

Такая конструкция, обычно, склонна к резонансам и способна дребезжать на большой громкости, но производитель услышал мольбы пользователей и задемпфировал крышки станции вибропоглощающими прокладками. Сами крышки покрашены черной порошковой краской.

Передняя панель выполнена из черного, матового пластика.

Ручки регулировки громкости и шумоподавителя большие, крутятся с небольшим усилием, нигде не затирают.

Дисплей большой и яркий.

Хорошо виден сверху и снизу.

Индикация крупная, хорошо разбираемая. Подсветка янтарная. Кнопки под дисплеем тоже подсвечены, что облегчает их поиск в темноте.

Микрофонный разъем 4 пиновый, как и у MegaJet MJ-300.

Гарнитура небольшая, напоминает уменьшенную копию гарнитуры Yosan Eaxcalibur и Yosan Stealth 5.

В руке лежит удобнее чем MJ-300 подобные гарнитуры, но на мой взгляд, она все же маловата. Никаких кнопок кроме тангенты на гарнитуре нет.

Сзади у станции находится маркировочная табличка с серийным номером и надписью, что станция сделана для компании Nextron (это означает что производство находится в Китае, а не Корее).

Здесь же присутствует разъем для подключения антенны, внешнего динамика и провод питания. Разъема для быстрого разъединения, линия питания не имеет.

Функции

Станция управляется 2 ручками регулировки и 5ю функциональными кнопками.

В станции присутствуют 2 типа шумоподавителей, автоматический и пороговый, что позволяет использовать станцию с комфортом как в AM (пороговый), так и в FM (автомат). Быстрое переключение в нули, одной кнопкой, это тоже большой плюс.

Режим бипера. Включает и отключает звук нажатия клавиш.

Роджер Бип. Включает и выключает сигнал подтверждения в конце передачи.

Звуковое приветствие, при включении радио.

Установка таймера времени передачи (время передачи выяснить не удалось).

Для того, чтобы выполнить полный сброс настроек нужно станцию выключить, зажать кнопки переключения каналов вверх и вниз и включить станцию.

Внутри
Станция смонтирован на плате из зеленого текстолита. Все выполнено на уровне. Следов флюса и лишнего припоя не обнаружено. Производит приятное впечатление.

Выходной каскад построен по классической схеме на 2SC2078 и 2SC2314. Станция выдает 7-8 ватт мощности.

К шасси прикручен только 2SC2078.

Модификации
С доработками MJ-150, можно ознакомиться здесь.

Заявленные характеристики
Диапазон: 27 МГц
Количество каналов: 200 (225)
Чувствительность: 0,3/0,5 мкВ (12 дБ S/N FM, 10 дБ S/N AM)
Максимальная выходная мощность: 10 Вт
Напряжение питания: 13,8 В
Максимальный потребляемый ток: 2,0 А
Размеры: 138х40×120 мм
Масса: 0,9 кг
Российская\Европейская сетки: (-5 КГц одной кнопкой)
Энергонезависимая память
Синтезатор частоты на отдельной микросхеме
Тангента с электретным микрофоном: 4-pin

Итог
Радиостанция получилась довольно интересной. Необходимый набор функций позволяет использовать ее для широкого круга задач. Станция будет хорошо себя чувствовать и в 15 канале в AM, где используется пороговый шумодав, так и в любом другом канале в FM, где используется преимущественно автоматический (ASQ). Управление вполне логичное. Пользоваться станцией приятно. Хлопоты может доставлять некачественный монтаж некоторых элементов. В моем экземпляре при нажатии на кнопку 9/19, пропадала индикация на дисплее. После пропайки, все пришло в норму. Станция может быть рекомендована для широкого круга задач, но после устранения очевидных ляпов китайцев (однако, смотри UPD2).

UPD: По проверенным сведениям, станция способна переживать подключение к источнику напряжения в 24 вольта без особых последствий. Ремонт после такой экзекуции свелся к заменен одного электролита по питанию. В этом смысле, станция надежней своих конкурентов (RV3DOH).

UPD2: К сожалению, статистика отказов MJ-150 заставляет пересмотреть некоторые утверждения обозначенные выше. На данный момент, самым разумным было бы не связываться с этой радиостанцией в принципе, поскольку совершенно неизвестно, что у нее откажет в следующий момент. Возможно кому-то повезло и у него станция работет без проблем, но это не означает, что все будет в порядке у всех. Некстрон, увы, держит марку.

Источник

10 страниц подробных инструкций и пользовательских руководств по эксплуатации

Рации MegaJet MJ-150 MJ-350 MJ-650 MJ-850

Обзор радиостанции MegaJet MJ-150

Доработка радиостанции MegaJet MJ-150

Обзор автомобильной рации CB диапазона MegaJet MJ-150

Megajet MJ-150 15 CH AM

Обзор рации Megajet MJ 150

Радиостанция MegaJet MJ-150

Би РАДИОСТАНЦИЯ MegaJet MJ.

Megajet mj-150, Автомобильная си-би радиостанция

ООО “Фирма РКК”, 127055, Москва, ул. Сущевская, д. 9, стр. 4, Тел: (495) 744-10-70

Введение.

Факторы, влияющие на дальность Си-Би связи …………………. 16

Гарантийные обязательства ………………………………………… 19

Megajet mj-150, Автомобильная си-би радиостанция

АВТОМОБИЛЬНАЯ Си-Би РАДИОСТАНЦИЯ

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ MegaJet MJ-150,

ОЗНАКОМЬТЕСЬ С ДАННЫМ ТЕХНИЧЕСКИМ ОПИСАНИЕМ.

Автомобильная Си-Би радиостанция MegaJet MJ-150 разработана на основе

современных технологий и является удачной моделью Си-Би радиостанций нового

Микропроцессорная система управления всеми режимами радиостанции

выполнена на базе контроллера MC80F7708. Приемник радиостанции представляет

собой супергетеродин с двойным преобразованием частоты, кварцевым и пьезо

фильтрами с шумоподавителями двух типов – сигнальным и спектральным..

Совершенно новый дизайн панели управления радиостанции обеспечивает

максимальное удобство и простоту эксплуатации. Особое внимание уделено экономии

времени доступа к режимам управления радиостанции.

Особенности радиостанции MegaJet MJ-150.

— 5 KHz одним нажатием

 Энергонезависимая память
 Отдельный синтезатор частоты
 Динамик 8 Ом, 2 Вт, квадрат 66х66 мм
 Надежная гарнитура с электретным микрофоном 4-pin
 Режим сканирования вверх и вниз
 Скрытые каналы (дырки)
 Подсветка кнопок управления
 Возможность подключения внешнего громкоговорителя
 Регуляторы с повышенным ресурсом
 ЖК-дисплей с крупными символами и большими углами обзора

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАИМЕНОВАНИЕ ЗНАЧЕНИЕ Диапазон.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот, МГц

Чувствительность приемника, мкВ
(12 дБ S/N FM, 10 дБ с/ш AM)

Выходная мощность передатчика, Вт

Напряжение питания, В

Максимальный потребляемый ток, А

0,9 (комплект в упаковке 1,4)

Имеется встроенный фильтр в цепи питания для исключения влияния помех от

системы зажигания автомобиля.

3. НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Рис. 1. Органы управления радиостанцией указаны цифрами.

(1) Гнездо для разъема гарнитуры. Совместив ключи собрать соединение и

зафиксировать закрутив кольцо-гайку.

регулировки уровня порога слышимости шума при отсутствии принимаемого сигнала.

Для достижения максимальной чувствительности приемника этот регулятор нужно

установить в положение, при котором собственные или эфирные шумы только

начинают подавляться. Вращайте регулятор по часовой стрелке.

начинают подавляться. Вращайте регулятор по часовой стрелке до момента

пропадания шумов в динамике. Принимаемый сигнал должен иметь уровень выше

уровня порога шумоподавителя. Дальнейшее вращение регулятора по часовой стрелке

увеличивает порог уровня шумоподавителя. При крайнем правом положении ручки

возможен прием только очень мощных сигналов.

При регулировке соблюдайте аккуратность, так как небрежная установка уровня

шумоподавления может значительно ухудшить чувствительность приемника,

вследствие чего станет невозможным прием слабых сигналов.

Внимание. Данный регулятор имеет большой механический ресурс (количество полных

циклов вращения на естественный износ до потери работоспособности). Но этот

ресурс, тем не менее, имеет предел. Постарайтесь об этом помнить и без надобности

не крутите регулятор специально часто, особенно вблизи одного и того же его

положения и он прослужит много лет. Механическое истерание до

неработоспособного состояния регулятора является механическим повреждением не

предусмотренным в период гарантийного срока гарантийными обязательствами сторон

(3) ЖКИ-Дисплей. Информационное табло для контроля состояния и режимов работы

радиостанции. Большие символы и тип индикатора допускают большие углы обзора,

что позволяет комфортно установить радиостанцию как и под приборную панель, так и

для обеспечения наиболее естественного звучания. Кроме того АМ используется в

канале дальнобойщиков 15С. ЧМ обеспечивает разборчивое звучание и обмен

информацией на любой дальности, в том числе и большой, когда принимаемый сигнал

достаточен и прием возможен. ЧМ так же используется в каналах экстренней помощи

9C/19C. Но, прежде всего, модуляция Вашей радиостанции должна совпадать с

модуляцией радиостанции Вашего корреспондента.

этой функции включите питание радиостанции и установите необходимую громкость.

Отрегулируйте шумоподавление. Нажмите кнопку “SCAN” на 3 секунды и сканирование

Источник

Настройка канала дальнобойщиков на рации “Мегаджет”

Выбор автомобильной рации – одна из важных задач дальнобойщика. Ее наличие в кабине обеспечивает связь между водителями разных машин на протяжении всего пути. Это может быть, как колонна одной фирмы, так и попутные, встречные, незнакомые друг с другом участники движения.

Наличие связи с внешним миром служит залогом безопасности водителя, помогает в вопросах взаимовыручки между ними. Ведь неожиданностей на дороге много, такова специфика труда.

Простота и надежность устройств выручает при проблемах с сигналом сотовой связи. Абонентская плата за использование отсутствует, что является неоценимым достоинством.

Мы расскажем о рации «Мегаджет», как одной из популярных на рынке. Представим разные модели, их технические характеристики. Опишем, как настроить канал, используемый большегрузами.

Рации охотно используют водители легковых автомобилей. Это таксисты, курьеры, инкассаторы, – все те, кому необходимо постоянно быть на связи. Обычные автолюбители зачастую тоже не оставляют такие средства общения без внимания.

Радиостанция Megajet

Торговая марка «Мегаджет» принадлежит корейской фирме Nextron. На территории этой страны находятся ее производственные мощности. Качество продукции зарекомендовало себя с положительной стороны и пользуется высоким спросом у потребителей.

Рации износостойкие, выполняются с применением модульной технологии, что делает их ремонтопригодными. К тому же стоимость выпускаемых изделий радует покупателей невысокой величиной.

Благодаря оптимальному соотношению цены, качества, удобства использования рации приобрели заслуженную репутацию. При всех положительных свойствах радиостанций их бюджетность ставится потребителем на первое место. Они представлены широкой ассортиментной линейкой. От самых простых модификаций до «навороченных» многочисленным функционалом.

Компания Nextron выпускает радиостанции под названиями: Yosan, Commander, Lafayette, Albrext и другие.

Модели

Рации Megajet, работающие в диапазоне CB, подразделяются на серии, обозначаемые аббревиатурой, располагающейся в определенном порядке.

Выглядит это следующим образом:

Расположим эти серии в виде таблицы (Megajet MJ …)

Уточним некоторую информацию:

Технические характеристики

Собираясь приобрести радиостанцию, прежде всего надо ориентироваться на рабочее описание устройства. Дизайн и компактность не столь приоритетны.

Радиус действия – первое, на что следует обратить внимание. Он зависит от мощности и диапазона радиочастот, на котором работает рация. Но в законах есть ограничения по таким параметрам при эксплуатации гражданскими лицами. Это стоит учесть. Мощность – до 10 Вт, а диапазон используемых частот от 26 до 30 МГц.

Сотрудники ДПС не имеют права требовать разрешительные документы на радиостанцию. Это незаконно, поскольку технические устройства, не являющиеся транспортным средством, не входят в их компетенцию.

Чем мощнее станция, тем дороже она стоит. Но дальнобойщики предпочитают оптимальные варианты и по этому показателю. Если маршрут движения планируется по безлюдным местам, надо увеличить мощность в 7–10 раз, используя усилитель. Важны и параметры установленной антенны, которые также влияют на дальность связи.

Диапазон мощностных характеристик станций Megajet: от 4 Вт (MJ 50) до 20 Вт (модели: 350; 450; 600). Дальность радиуса действия – от 8 до 30 км, в зависимости от модификации.

Стоит избегать китайских реплик устройств. Они попадаются часто. Научитесь различать продукцию Nextron от неизвестных марок.

Отличительные технические показатели:

Советы по использованию

Не достаточно просто включить устройство. Перед тем, как начать использовать рацию, надо внимательно изучить инструкцию, которая к ней прилагается. Это не только даст знания по эксплуатации, но убережет от небрежного обращения, продлит время службы.

Антенна для раций должна работать в диапазоне 27 МГц. Чем она длиннее, тем на большую дистанцию распространяется сигнал. Но, выбирая параметры, учитывайте расстояние от окончания антенны до электрических проводов на пути.

При общении по рации с другими водителями не стоит забывать о такой важной детали, как этикет и принятые неписаные правила. Нарушать их не стоит. Новичкам в этом деле лучше какое-то время помолчать в эфире и прислушаться, о чем и как беседуют профессионалы.

Разговоры в основном идут «по делу». Если кто-то захочет «засорить» эфир пустой болтовней, его «поставят на место». Для обсуждения тем, отвлеченных от работы, надо перейти на другой канал.

У водителей существует свой жаргон дальнобойщиков, используемый во время разговора по рации.

Приведем некоторые из слов и выражений:

Конечно, это не весь «словарь». Полный список можно найти на профильных ресурсах в сети. Но познакомиться с ним на практике удастся, только начав работать в этой профессии.

Настройка канала для дальнобойщиков

Процесс занимает пару минут. После установки в автомобиль необходимо настроить рацию «Мегаджет» на волну дальнобойщиков. На территории России используется частота 27,135 МГц, как в Европе и большинстве стран мира. В некоторых – 27,130 МГц, например, в Финляндии, Польше. Номер у канала должен быть 15. Это облегчает настройку на их волну.

Для того, чтобы вам не пришлось долго изучать инструкцию, расскажем об упрощенном варианте:

Это упрощенный вариант. Различия могут заключаться только в модификациях радиостанций.

Независимо от частотной сетки, номер канала всегда 15.

Megajet Mj-150

Расскажем об этой модели подробнее. Она более популярна, ее продажа осуществляется во многих профильных торговых точках.

На российском рынке версия появилась в 2013 году. В ней сочетаются лучшие качества моделей 100 и 300. Мощность станции 8-10 Вт. Дальность связи – 10 км на трассе, до 7 км – в городских условиях. Инструкция на русском языке.

В комплекте идут саморезы и держатель. Кнопки переключения каналов подсвечиваются. Шумоподавителей два, они регулируемые. Оформлена в виде моноблока из качественного, приятного на ощупь материала. Устойчива к вибрации.

Крышка съемная, крепится шурупами. Динамик расположен в нижней части корпуса. Гарнитура имеет разъем 4 пина. Есть возможность подключения внешнего громкоговорителя. В наличии 2 ручки регулировки и 5 кнопок. Имеет 200 каналов. Российская и Европейская частотные сетки переключаются одним нажатием.

MegaJet MJ-3031M Turbo

Одна из самых популярных моделей в линейке компании Nextron. Сочетает набор характеристик при высокой мощности передатчика (до 20 Вт).

Имеет защиту от перегрева благодаря большому радиатору. Присутствует функция сохранения настроек при выключенном питании. Автоматическое подавление шумов высокого качества. Диапазон частот расположен в пределах от 25,615 до 28,305 МГц.

Передняя панель отделана «под дерево», органично вписывается в интерьер кабины грузовика. Цветной дисплей станции отличается высокой контрастностью. Присутствует фазовая подстройка частоты, что позволяет установить ее наиболее точно. Функционал включает в себя все характеристики младших моделей.

Отзывы пользователей

Приведем несколько отзывов пользователей, эксплуатирующих станции Megajet:

Для того, чтобы убедиться в верности высказываний покупателей, достаточно найти в интернете и посмотреть видео об этих рациях. Там же можно наглядно ознакомиться с тонкостями в эксплуатации.

Мы рассказали о том, что такое канал дальнобойщиков на рации «Мегаджет».

Саму станцию от конкурентов отличают:

Но стоит иметь в виду, что гражданский диапазон частот не даст «из упаковки» 100 % гарантии бесперебойной связи без помех. Повышать дальность и качество покупателю придется самому, используя на практике технические приборы.

Детальная информация видна на видео:

Источник

23 страницы подробных инструкций и пользовательских руководств по эксплуатации

Рации MegaJet MJ-150 MJ-350 MJ-650 MJ-850

Обзор радиостанции MegaJet MJ-150

Доработка радиостанции MegaJet MJ-150

Обзор автомобильной рации CB диапазона MegaJet MJ-150

Megajet MJ-150 15 CH AM

Обзор рации Megajet MJ 150

Радиостанция MegaJet MJ-150

Би РАДИОСТАНЦИЯ MegaJet MJ.

Введение.

7. Факторы, влияющие на дальность Си-Би связи …………………. 16

8. Гарантийные обязательства ………………………………………… 19

Megajet mj-50, Автомобильная си-би радиостанция

АВТОМОБИЛЬНАЯ Си-Би РАДИОСТАНЦИЯ

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ РАДИОСТАНЦИИ MegaJet MJ-50,

ОЗНАКОМЬТЕСЬ С ДАННЫМ ТЕХНИЧЕСКИМ ОПИСАНИЕМ.

Автомобильная Си-Би радиостанция MegaJet MJ-50 разработана на основе

современных технологий и является удачной моделью Си-Би радиостанций нового

Микропроцессорная система управления всеми режимами радиостанции

выполнена на базе контроллера. Приемник радиостанции представляет собой

супергетеродин с двойным преобразованием частоты, кварцевым и пьезо фильтрами с

шумоподавителями двух типов – сигнальным и спектральным..

Совершенно новый дизайн панели управления радиостанции обеспечивает

максимальное удобство и простоту эксплуатации. Особое внимание уделено экономии

времени доступа к режимам управления радиостанции.

Особенности радиостанции MegaJet MJ-50.

Отдельный синтезатор частоты на микросхеме XN31202

Динамик 8 Ом, 2 Вт, круглый 50 мм

Режим сканирования (SCAN) вверх и вниз

 Подсветка кнопок клавиатуры управления

 Возможность подключения внешнего громкоговорителя

7 цветов подсветки жк дисплея и кнопок управления

 Переворачивание изображения жк дисплея на 180 градусов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАИМЕНОВАНИЕ ЗНАЧЕНИЕ Диапазон.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот, МГц

Чувствительность при 12 дБ SINAD FM:-120dBm AM:-118dBm
Выходная мощность передатчика, Вт

Напряжение питания, В

Максимальный потребляемый ток, А

Вес 150 г без аксессуаров

Имеется фильтр в цепи питания для исключения влияния помех от системы зажигания

3. НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Органы управления радиостанцией указаны цифрами.

(1) Разъем для подключения микрофона.

(2) Меню / AM / FM (DX / LOCAl с функциональной клавишей F).

(3) EMG / Scan On, Off (0/

5 KHz On / Off с функциональной клавишей F).

(4) Валкодер — включение / выключение питания, переключение каналов,

Разъем подключение питания.

(5) Разъем подключение питания.

(6) Разъем 3,5 мм для подключения внешнего 8 Ом динамика.

(7) Разъем подключения антенны.

(8) Разъем для подключения гарнитуры (типа RJ45).

(9) Резиновая уплотнительная заглушка.

(10) Кнопка передачи (PTT).

(12) Кнопка Функции F и ASQ ON / OFF.

(13) Кнопка регулировки вверх – громкости, канала, SQ.

(14) Отверстие микрофона.

Дисплей. Информационное табло для контроля состояния и режим.

ЖКИ-Дисплей. Информационное табло для контроля состояния и режимов

(15) Дисплей меню функций.

(17) Индикация уровня шумоподавления, каналов, громкости.

(18) Индикация (A, B, C, D, E).

(19) Индикатор уровня сигнала и мощности.

Включение / выключение питания.

Нажмите и удерживайте кнопку питания (валкодер в течение 2 секунд).

Радиостанция включится по умолчанию в 9CH, FM.

Вращением ручки валкодера выберите для себя комфортный уровень громкости с

шагом от 1 до 32. Цифры (17) показывают уровень громкости.

На гарнитуре управление громкостью осуществляется с помощью кнопок вверх(13) /

Выбор канала. Нажмите кнопку POWER один раз. На дисплее зам.

Нажмите кнопку POWER один раз. На дисплее замигают цифры (17) показывающие

номер канала. Вращая ручку валкодера, выберите необходимый канал.

На гарнитуре выбор каналов осуществляется с помощью кнопок вверх(13) / низ(11), но

только после однократного нажатия на кнопку POWER!

Установка уровня шумоподавления.

валкодера, установите необходимый порог срабатывания шумоподавителя. Уровень

шумоподавителя показывают цифры (17).

На гарнитуре регулировка шумоподавителя осуществляется с помощью кнопок

вверх(13) / низ(11), но только после двукратного нажатия на кнопку POWER!

Шумоподавитель имеет 32 шага уровня шумоподавления.

для регулировки уровня порога слышимости шума при отсутствии принимаемого

сигнала. Для достижения максимальной чувствительности приемника этот регулятор

нужно установить в положение, при котором собственные или эфирные шумы только

начинают подавляться. Вращайте регулятор по часовой стрелке до момента

пропадания шумов в динамике. Принимаемый сигнал должен иметь уровень выше

уровня порога шумоподавителя. Дальнейшее вращение регулятора по часовой стрелке

увеличивает порог уровня шумоподавителя. При крайнем правом положении ручки

возможен прием только очень мощных сигналов. При регулировке.

возможен прием только очень мощных сигналов. При регулировке соблюдайте

аккуратность, так как небрежная установка уровня шумоподавления может значительно

ухудшить чувствительность приемника, вследствие чего станет невозможным прием

* Выбор режимов в меню осущевстляется нажатием кнопки A/F/Меню.

* Изменение настроек в меню радиостанции осуществляется с помощью

вращения валкодера, меняя положение On на Off и наоборот.

* Фиксация положения On/Off производится длительным нажатием более 2х

секунд кнопки A/F/Меню.

* Если кнопка не нажата в течение 8 секунд радиостанция автоматически выйдет

Звуковой сигнал в эфире, подтверждающий окончания Вами передачи.

Позволяет включить режим биппера – звукового подтверждения нажатий кнопок.

Изменение яркости подсветки дисплея. Backlight.

Изменение яркости подсветки дисплея.

Выбор цвета подсветки дисплея. Семь вариантов белый, красный, желтый,

фиолетовый, голубой, синий и зеленый.

Переворот изображения на дисплее на 180 градусов.

Нажмите и удерживайте кнопку A/F более 2х секунд.

используется для связи на близкой и средней дальности для обеспечения наиболее

естественного звучания. Кроме того АМ используется в канале дальнобойщиков 15С.

ЧМ обеспечивает разборчивое звучание и обмен информацией на любой дальности, в

том числе и большой, когда принимаемый сигнал достаточен и прием возможен. ЧМ

так же используется в каналах экстренней помощи 9C/19C. Но, прежде всего,

модуляция Вашей радиостанции должна совпадать с модуляцией радиостанции

Длительное нажатие более 2х секунд кнопки EMG активирует работу приемника в

режиме автоматического сканирования каналов. Для реализации этой функции

включите питание радиостанции и установите необходимую громкость. Отрегулируйте

шумоподавление. Нажмите и удерживайте более 2х секунд кнопку EMG, начнется

сканирование. На дисплее появится знак SCN. При обнаружении канала, сигнал в

котором превышает уровень шумоподавителя, сканирование остан.

котором превышает уровень шумоподавителя, сканирование останавливается на 7 сек.

и возобновляется вновь, вплоть до нажатия тангенты или кнопки EMG .

Нажмите и удерживайте более 2х секунд кнопку ASQ/F на гарнитуре. На дисплее

появится точка (16), показывающая включение режима ASQ. Нажатие переключает тип

Нажмите кнопку ASQ/F на гарнитуре, на дисплее появится надпись Fun.

Далее нажмите кратковременно кнопку A/F/Меню, на дисплее появится L.

При включении максимальной чувствительности («дальний прием») на дисплее

появляется символ D, при этом Вы можете принимать слабые сигналы от далеких

корреспондентов. Если же Вы хотите слышать только тех, кто находится близко от Вас

(например, при радиопереговорах в организованной транспортной колонне), включите

только сильные сигналы от близко расположенных корреспондентов. Если Вы

пользуетесь ручной регулировкой шумоподавления, не забудьте после переключения

режима дальности приема заново отрегулировать порог шумоподавителя.

Если вы хотите венуться из L к D, снова нажмите ASQ/F + кнопку A//F/меню.

Нажмите кнопку ASQ/F на гарнитуре, на дисплее появится надпись Fun.

Далее нажмите кратковременно кнопку EMG, на дисплее появится -5(0).

Источник
