#1. Новая рация President Barry

Всем доброго времени суток уважаемые читатели и не читатели моего бортового журнала!
Начинаю потихоньку заполнять бортовой журнал тем, что было уже проделано с машиной.

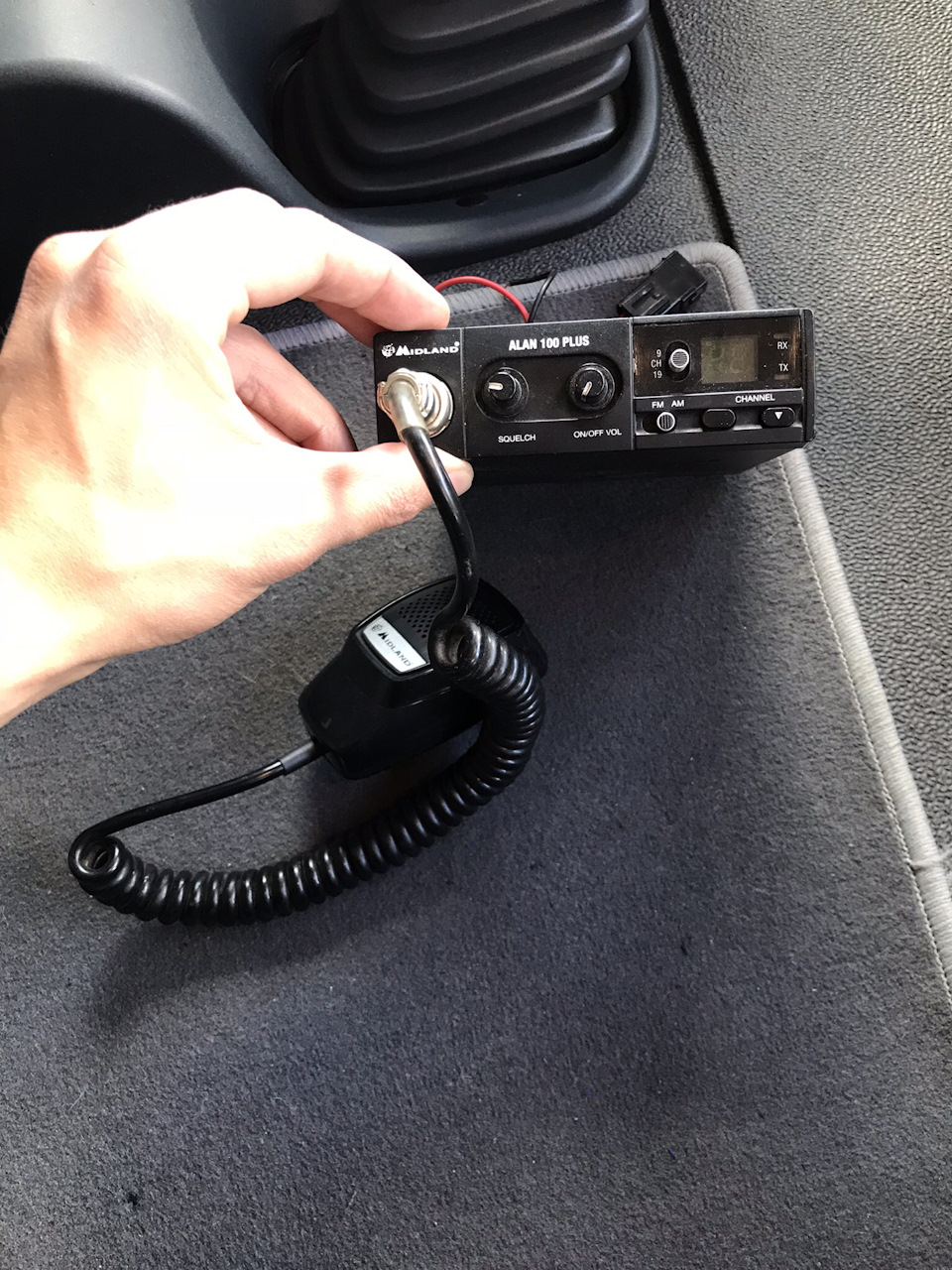

Машину получал с уже установленной рацией, а если быть точнее то с Midland Alan 100 Plus.

На самом деле очень достойная радиостанция, не первый раз с ней сталкивался, довольно таки ремонтно-пригодна, и используется у большинства дальнобойщиков нашей страны, не смотря на свою устарелость. Но, ремонтировать её в очередной раз Я не стал, решил проблему покупкой новой радиостанции President Barry.

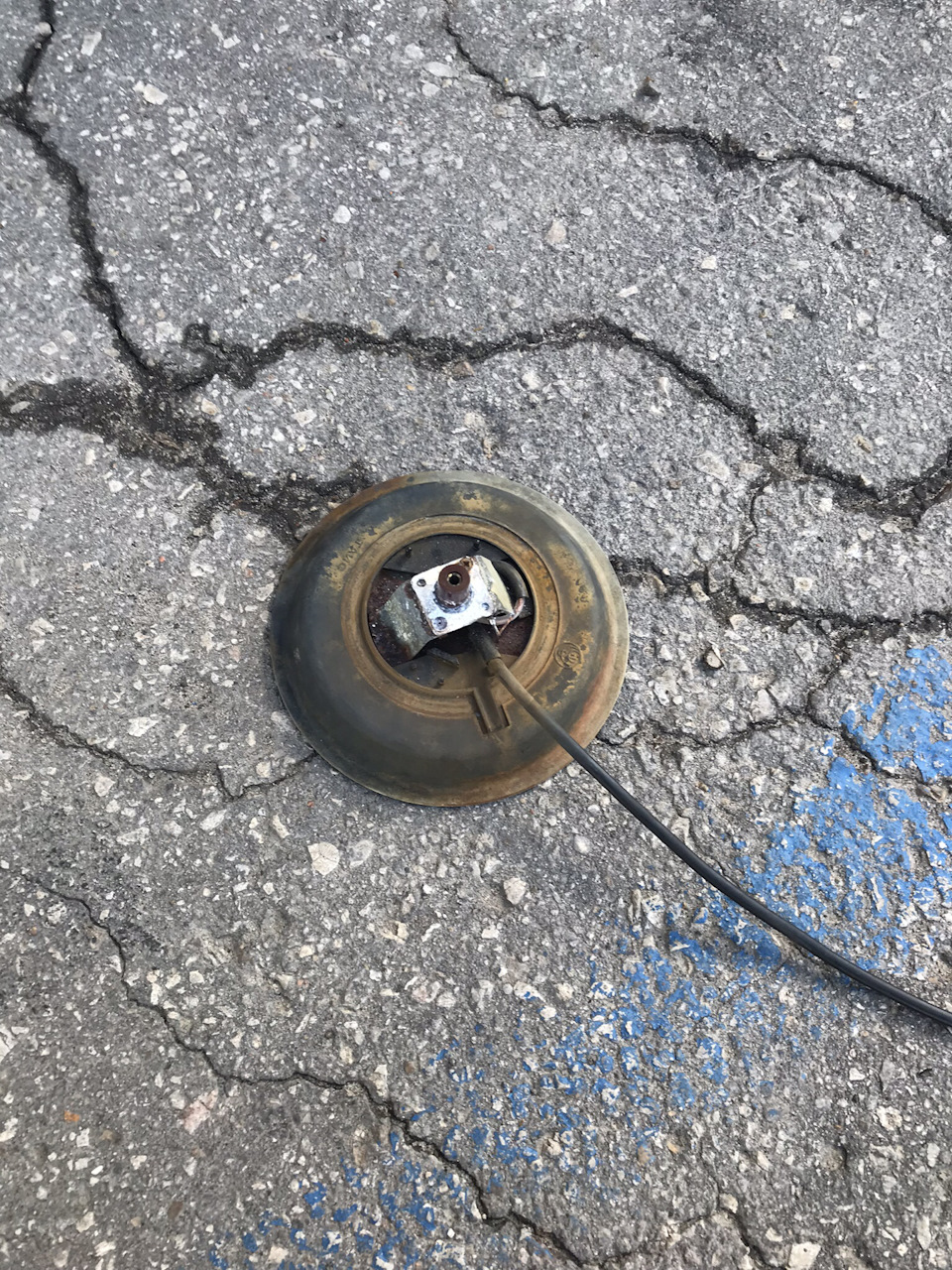

Антенну так же прикупил новую, такой же марки President. Так как и старая антенна тоже приказала долго жить, ну думается мне что по фото ниже, Вы это поймёте.

Про качество более старых версий радиостанций President всем уже давно всё известно, не зря они же так славятся в Европе и других странах.
Что по нравилось мне в данной рации:
— Автоматический шумоподавитель (ASC)
— Возможность подключения как 12В так и 24В
— 7 цветов подсветки
— Возможность подключения выносного динамика
— Большой и легко читаемый дисплей
P.S. — возможность подключения к 12В скорее всего и подвинуло меня к приобретению именно этой рации, так как частенько на своём Тигуане езжу на дальние расстояния, а без рации уже, как без рук!

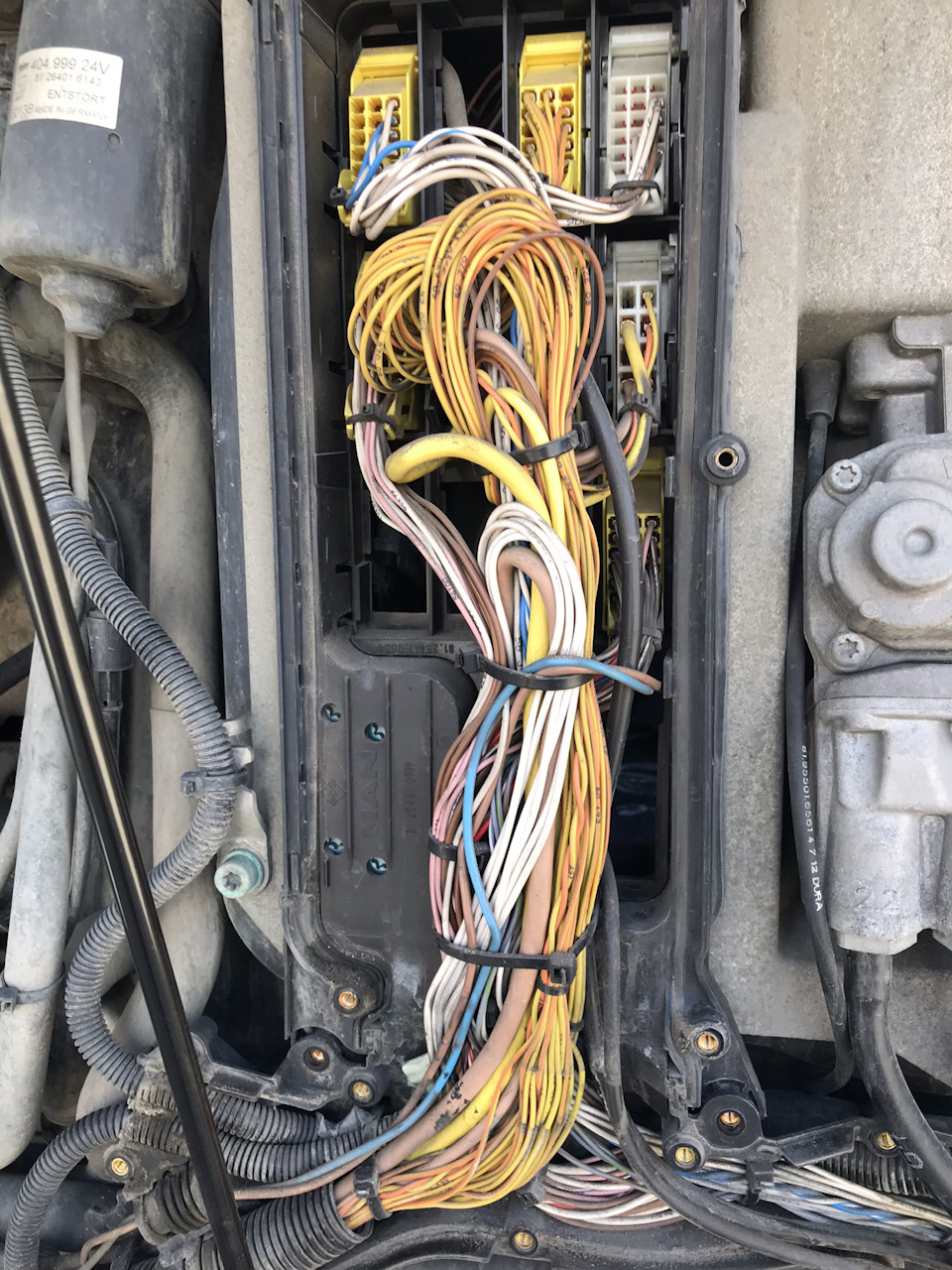

Не знаю нужно ли описывать весь процесс установки, ведь сложного там ничего и нет, питание на рацию пошло от розетки 24V, антенна заняла своё положенное место на крыше, провод от антенны успешно был заведён в кабину через блок проводки.

Быстро, просто и удобно!
Рация заняла своё почти «положенное» место. Поставил сюда, из за того что, повторюсь, часто снимаю её в маленькую машину.

Источник

Как установить радиостанции и антенны PRESIDENT

Инструкция по установке и настройке радиостанций и антенн PRESIDENT

1) Три основных правила:

1. Радиостанция работает только от 12 V (за исключением радиостанций работающих как от 12, так и от 24 V).
2. Важно не спутать плюс (+) и минус (-).
3. Нельзя нажимать на тангенту (ручка на микрофоне) без подключенной антенны.

2) Схема подключения радиостанции 12V, 24V через конвертор (преобразователь) 24/12V:

3) Рекомендации по установке антенны:

Есть два типа антенн: врезные и магнитные. Все антенны крепятся только к железу (крепить к пластику запрещено).

a) Магнитные Антенны

b) Антенна врезная

Для врезной антенны предусматривается несколько видов креплений

Если антенна ставится на боковую трубку зеркала, нужно обязательно проверить, чтобы металл трубки прикасались к металлической части кабины. Ту часть трубки, которая прикасается к креплению, рекомендуется зачистить от краски.

При установке антенны на водосток, нужно убедиться, что крепление имеет хороший контакт с кабиной. Можно также зачистить краску в том месте, где болты крепления соприкасаются с металлом и в том месте, где антенна имеет массу с креплением.

Есть также вариант установки врезной антенны в штатное место кабины, которое сейчас есть у многих производителей автотранспорта.

Не рекомендуется:
a) близко наклонять антенну к кабине, так как антенна использует всю массу железа, к которому прикасается. То есть, если антенна будет близко наклонена, она сама может препятствовать своей работе (создавать экранирование сигнала сама себе);
b) ставить антенну под спойлер, так как он будет препятствовать нормальному выходу сигнала;
c) ставить антенну очень низко за кабиной, так как кабина и тент также будут препятствовать нормальному выходу сигнала.
d) складывать кольцами антенный кабель

Категорически запрещается обрезать кабель у магнитных антенн!

Есть также вариант установки врезной антенны в штатное место кабины, которое сейчас есть у многих производителей автотранспорта.

4) Калибровка TOS (КСВ-метра)

После того как вы установили антенну, подключили питание к радиостанции, необходимо провести калибровку. Для этого используется прибор КСВ-метр.

КСВ-метр устанавливается между радиостанцией и антенной.

С этой стороны выходит провод к радиостанции > ВНИМАНИЕ!

5) Настройка радиостанции

После того как Вы подсоединили питание к радиостанции и откалибровали антенну, включите радиостанцию кнопкой 1.

1) Все радиостанции по умолчанию настроены на европейскую раскладку сетки, что отображается буквой Е.
В Беларуси используется советская сетка частот, что отображается буквами PL.

Для изменения положения Е на PL нужно сделать следующие действия:
Тумблер F из положения OFF переместить в положение F, после чего выключить и включить радиостанцию (в радиостанции JOHNSON II ASC кнопку F нужно зажать и удерживать при выключении и включении радиостанции).

2) После включения радиостанции, на экране буква E будет мигать. Клавишами переключения каналов нужно выбрать положение PL.
3) Тумблер F из положения F переместить в положение OFF (в радиостанции JOHNSON II, TRUMAN, TEDDY, TOMMY, JOHNY III, HARRY III, JFK II, RANDY II, THOMAS, WILLIAM кнопку F нужно отпустить и снова зажать до подачи звукового сигнала). После чего выключить и включить радиостанцию.
4) Фильтры на всех радиостанциях, такие как HI-CUT и NB / ANL рекомендуется включить.
5) Общий канал в Украине 15, сетка PL, модуляция АМ.

Ваша радиостанция включена, настроена и готова к использованию.

За дополнительной информацией обращайтесь по телефонам:
+375 (29) 604-72-72
+375 (17) 507-67-20 доб. Факс

Источник

President Barry II инженерное меню (hidden service menu)

Предисловие

В обзоре на радиостанцию President Barry II я высказал надежду и назвал эту радиостанцию «большой работой над ошибками», относительно President Barry второй и первой ревизии, однако, станции продолжают поступать в ремонт с разнообразными проблемами. Что поделать, бюджетный President таков каков он есть. Очень жаль, что компания President Electronics прекратила сотрудничество с компанией Uniden. Несмотря на то, что разрабатывается и проектируется President Barry II на заводах Qixiang Electron Science & Technology Co., Ltd. (это всем известный AnyTone), проблемы сохраняются и никуда не уходят. И если станциями с завода Uniden можно было без проблем пользоваться несколько лет, что называется «из коробки», то современные рации President мало того, что малопригодны для ремонта и модернизации в силу своих конструктивных особенностей, так еще и качество довольно прилично снизилось, относительно продукции Uniden.

Все это, конечно, печально, но я не унываю и ищу пути выхода из ситуации и, даже, частично их нашел, о чем в этой заметке и поведаю.

Ремонт President Barry II

Не все ремонты всегда заканчиваются удачно. Радиостанция, на примере которой я буду показывать процедуру входа и регулировки параметров в инженерном меню приехала ко мне на ремонт с целой кучей проблем.

Честно говоря, думал, что проблема с шумодавами встречалась только на первых Barry и Vector VT-27 Smart, но, оказывается, нет, и тут точно такая же история. В итоге передачу я победил и отрегулировал, а вот шумоподавители нет, на данный момент поиск продолжается.

Пока разбирался, предварительно пришел к заключению, что настройка шумоподавителей по идее должна регулируется через сервисное (инженерное, hidden menu) меню, как, например, у Optim Corsair или у Vector VT-27 Smart, или даже у первого Barry, все настройки и калибровки при наличии ГСС можно провести без проблем и вернуть радиостанции полную работоспособность, но как оказалось с президентом все не так просто, в доступном инженерном меню регулируется только модуляция, мощность, и еще один не разгаданный мною параметр, кто знает что это такое, пишите в комментариях, статью дополню. А может быть есть ещё одно меню где регулируются шумоподавители? Тогда как туда попасть? Кстати, схемотехника второго Barry очень похожа на AnyTone Hera, что лишний раз доказывает их родство и происхождение.

Так или иначе, и насколько я знаю, информации о входе в инженерное меню President Barry II нигде нет, я провел некоторую работу по обратному инжинирингу и, судя по всему, буду первым, кто ее выложит. Думаю, что подобная инструкция будет работать и на President Andy II FCC которая поставляется на рынок США.

Инженерное меню President Barry II (hidden service menu)

Количество пунктов меню и их значение отличается для “раскрытой” и “не раскрытой” радиостанции, имейте это в виду. От том как раскрыть радиостанцию я рассказывал в обзоре на President Barry II который можно посмотреть здесь. Далее я буду описывать сервисное меню “раскрытой” радиостанции!

Все действия в инженерном меню производятся на ваш страх и риск!

Для входа в инженерное меню вам необходимо:

Последовательность действий по входу в инженерное меню следующая:

Навигация по инженерному меню осуществляется клавишами переключения каналов. Для изменения параметров необходимо зажать тангенту (PTT) и далее, кнопками переключения каналов выставить нужный параметр.

PL – выходная мощность передатчика (низкая мощность FM). Регулируется от значения 05, что соответствует, примерно 0,01 Вт, до 59, что соответствует выходной мощности 4.9Вт. По умолчанию стоит выставить что-то около 53. Это для нераскрытой радиостанции.

P2 – выходная мощность передатчика (высокая мощность FM). Регулируется от значения 05, что соответствует, примерно 0,01 Вт, до 6А, что соответствует выходной мощности 7.6Вт, это если вы будете ориентироваться по ваттметру, вернее, именно эту мощность вы увидите на ваттметре при регулировках из самого меню. По факту, в нормальном режиме она будет другой – 20 Ватт. По умолчанию стоит выставить что-то около 53-54. Это для нераскрытой радиостанции.

F2 – девиация частоты в режиме FM. Максимальное значение FF (максимальная громкость), минимальное значение 00 (минимальная громкость). Настроить можно очень тонко. Рекомендуемое значение около F0.

A2 – глубина модуляции в режиме AM (высокая мощность). Минимальное значение 00, что соответствует максимальной глубине модуляции. Максимальное значение BE минимальная глубина модуляции. Рекомендуемое значение для глубины модуляции 90-95% 25.

AL – глубина модуляции в режиме AM (низкая мощность). Минимальное значение 00, что соответствует максимальной глубине модуляции. Максимальное значение BE минимальная глубина модуляции. Рекомендуемое значение для глубины модуляции 90-95%

r1 – что-то относящееся к приему, но что именно непонятно. Максимальное значение С8, минимальное. Это не регулировка частоты ГУНа, она тоже не регулируется. Если знаете, для чего этот пункт пишите в комментариях. Но на шумодавы он не влияет.

S(E) – если нажать в этом пункте на тангенту на экране высветятся цифры 2.1 скорее всего это версия прошивки. Буква Е в пункте зажигается в раскрытом режиме, в обычном горит просто S (возможно от Software).

Что касается President Barry первой версии, то в его сервисном меню есть пункты, отвечающие за регулировку автоматического и порогового шумоподавителя, и их можно отрегулировать. Как это сделать, напишу в отдельной статье.

Если я где-то ошибся или вы знаете больше, чем я, то приглашаю вас обсудить это в комментариях! Буду рад дополнить эту статью.

Источник

President Barry ASC ремонт шумоподавителей (repair, hidden menu)

Долгое время, си-бишный народ свято верил в то, что решить проблему с шумоподавителями President Barry невозможно! Ходили слухи, что надо менять процессор или плату станции целиком, никто не мог понять, что с этим делать, все это было крайне печально, но недавно мне удалось докопаться до истины и сегодня я расскажу вам как эту напасть можно победить.

Описание проблемы

Что же это за напасть такая? Ну, кто с ней столкнулся лично тому объяснять ничего не нужно, а если вы еще не сталкивались с такой проблемой, рассказываю. Дело в том, что на этих станциях в один прекрасный момент выходят из строя оба шумоподавителя. Внезапно, раз и все. Происходит это, как правило, при невыясненных обстоятельствах, но результат всегда один и тот же. Шумодавы перестают работать и паяльником эту проблему решить невозможно, поскольку как я уже рассказывал в обзоре на President Barry, все органы регулировки тут завязаны на процессор, и аналоговых элементов, на которые можно было бы повлиять, тут нет.

Что происходит c шумоподавителями President Barry?

Выглядит это так. Автомат (ASC) не закрывается, а пороговый шумодав (SQ) будучи затянутым даже немного, не открывается вообще.

Вернуть работоспособность, в случае с Vector VT-27 Smart, удавалось довольно просто, для этого надо было зайти в сервисное меню радиостанции и заново научить ее работать с шумоподавителями. С векторами было все просто, на них сразу дали инструкцию и народ хоть и попадал на ремонт, но грамотный ремонтник всегда мог справится с этой напастью. Что до радиостанций President, то никто никаких инструкций на руках не имел, и все свято верили, что проблема не решается.

Почему это происходит?

Что касается того вопроса, почему же это происходит, почему станция вдруг забывает настройки, то скорее всего имеет место быть ошибка в коде прошивки, когда в процессе запуска процессора что-то идет не так, и участок памяти, в котором хранятся калибровки просто несанкционированно перезаписывается некими новыми значениями, которые к нормальным настройкам никакого отношения не имеют. Также как я уже говорил подобные вещи наблюдались и на других аппаратах от этого производителя, не так часто, но тем не менее. Что косвенно доказывает, что разработчик у них один и тот же и куски кода видимо вставлялись копипастом из прошивки в прошивку в разные аппараты, поскольку проблемы и почерк ну очень похожи.

Это косяк производителя, это на его совести, но теперь станции хотя бы выкидывать не нужно и можно возвращать их к работе. Сегодня я покажу вам как это сделать. Более подробная статья, посвященная сервисному меню президента барри, будет в журнале, где я опишу за что какой пункт меню отвечает, так что следите за журналом группой и инстаграмом. По сервисному меню радиостанции President Barry II статья уже опубликована, прочитать ее можно тут.

Настройка шумоподавителей President Barry

Для настройки вам необходимо на руках иметь:

Если генератора у вас этого нет, лучше в настройки не лезьте, только хуже сделаете. Трезво оцените свою квалификацию навыки и опыт. Если с этим все хорошо, то подключаем станцию к генератору и идем дальше.

Для того чтобы вернуть работоспособность шумоподавителям радиостанции нужно войти в сервисное меню. Как это сделать я вам сейчас расскажу.

Зажимаем кнопки переключения каналов вверх и вниз, вместе с тангентой (PTT) и включаем радиостанцию.

Подсветка загорается белым цветом и на экране появляется нечто следующее. Мы попали в инженерное меню.

Для настройки нам необходимо задать 4 параметра, это:

Параметры S0 и S1 отвечают за калибровку порогового шумоподавителя и S-метра, а параметры A0 и A1 отвечают за калибровку автомата ASC.

Собственно, настройка на этом закончена, можно выключить радиостанцию, включить и проверить ее работоспособность. Если вы все сделали верно, то шумоподавители у вас должны заработать.

Что я могу сказать, повторится ли эта история в будущем, забудет ли снова радиостанция эти настройки? Запросто. Код прошивки никто не менял, поэтому так или иначе, время от времени, это будет повторяться. Это уже доказано на опыте векторов, которые часто притаскивают на калибровку по несколько раз. Но вы теперь по крайней мере знаете, что с этим делать. А вообще, удивляет полностью закрытая позиция производителя. Я все понимаю, косяки и брак бывает у всех. Но почему не дать дилерам и народу информацию о том, как победить или хотя бы упростить жизнь с этими станциями? Я не говорю об отзыве партии товара для исправления, это вообще фантастика для нашего дикого рынка. Дайте хотя бы инструменты для того, чтобы это можно было исправить. В итоге проблемы приходится решать энтузиастам, вроде меня. Это конечно прикольно, но на мой взгляд не ведет ни к какому развитию культуры в отрасли.

Источник

President BARRY

President BARRY ASC – новая радиостанция диапазона 27 МГц производителя №1 в мире любительской радиосвязи — President Electronics. Рация President BARRY (Президент Бари) предназначена для связи как между водителями на автомобильном транспорте, так и в качестве станционной для диспетчерской. Радиолюбители Си Би, тоже по достоинству оценят эту модель, созданную по новым технологиям на высоком качественном уровне, традиционном для фирмы Президент. Она соответствует нормам безопасности и может без ограничений использоваться во всех европейских странах, а также Белоруссии и России.

Возможности President BARRY ASC

Станция President BARRY имеет богатейший набор удобных функций, включающий в себя: два вида модуляции амплитудную AM и частотную FM, несколько сорококанальных сеток частот для связи, автоматическое ASC и ручное SQ подавление шумов. Кроме этого, в модели внедрены опции, присущие рациям премиум класса: Roger Beep – окончание передачи, TOT — ограничение времени передачи, PA – мегафон, TALKBACK – контроль модуляции. Универсальное напряжение питания Barry 12-24 Вольт позволяет подключиться от бортовой сети как легковых, так и грузовых, специальных автомобилях и автобусах. Новый семицветный индикатор с крупными символами. Микрофон фронтального подключения с дополнительными клавишами управления.

Обзор радиостанции

Фото President BARRY

Внешний вид

Первое, что бросается в глаза – это новый жидкокристаллический дисплей, занимающий почти всю переднюю панель радиостанции. Он оснащен сегментированным измерителем уровня сигналов и мощности. На высококонтрастном индикаторе четко видны номер канала, вид модуляции, режимы работы и настройки рации. Угол обзора дисплея позволяет установить Президент Бари как в верхней части кабины, так и снизу.

Фото дисплея радиостанции President BARRY ASC

Корпус станции President Barry ASC собран на стальном каркасе, закрытым металлическими крышками черного цвета. Крышки, защищают плату и обеспечивают экранирование от внешних электромагнитных помех. В нижней крышке установлен мощный динамик, который создает четкий и громкий звук. На задней части корпуса расположены: разъем подключения внешнего громкоговорителя, гнездо для дополнительного динамика со стандартным разъемом jack 3,5 мм; разъём SO-239 для подключения автомобильной или стационарной антенны. Также сзади выходят провода питания 12-24 Вольт с предохранителем 2 А.

На передней панели из черного пластика установлен резьбовой разъем тангенты, ЖК-дисплей, немногочисленные органы управления.

Кнопки и регуляторы радиостанции President Barry ASC

На рации есть два регулятора и четыре кнопки. Потенциометры имеют плавный ход и четкое включение, кнопки подсвечены в цвет дисплея и нажимаются со щелчком. У радиостанций фирмы President автоматический шумоподавитель ASC включается в крайнем левом положении, а управление ручным шумоподавителем осуществляется поворотом ручки вправо. Громкость звука в динамике, включение питания станции, а также усиление мегафона осуществляется ручкой VOL.

Под индикатором находятся две клавиши листания каналов и переключения функций по меню.

Слева еще две клавиши. MODE/PA служит для выбора модуляции и активации функции МЕГАФОН, при подключенном внешнем динамике увеличенной мощности. EMG/F для выбора аварийного канала связи, и функциональная для подтверждения выбранных настроек и режимов.

Тангента President BARRY среднего размера имеет кнопки переключения каналов. В ней установлен электретный микрофонный элемент, клавиша передачи. Для соединения микрофона и применен новый долее длинный и мягкий кабель, на конце которого установлен шестиштырьковый разъем. Усилена заделка кабеля на концах для исключения переламывания.

Фото нового микрофона (тангенты) Президент Барри АСЦ

Технические характеристики President BARRY ASC

Преимущества рации President Barry ASC

— встроенные NB и ANL – фильтры, снижающие на приеме импульсные и другие помехи;

— мощный динамик, создающий мощный и разборчивый звук.

— «мягкий» автоматический подавитель шумов, не отсекающий полезный сигнал;

— радиатор охлаждения выходного транзистора;

— универсальное питающее напряжение для любых автомобилей и спецтехники;

— два вида модуляции сигнала;

— ограничитель времени непрерывной работы передатчика;

— система контроля уровня модуляции;

— гнездо для подключения выносного громкоговорителя.

— высокая чувствительность и избирательность приемника;

— защита цепей питания от включения с обратной полярностью.

Как запрограммировать в радиостанции President Barry в ячейку памяти EMG другой канал?

Так как автолюбители в городах и дальнобойщики используют разные каналы для передачи дорожной информации в некоторых радиостанциях предусмотрены каналы памяти. В Президент Бари такая возможность тоже имеется. Предположим Вы хотите переключать режим «город-трасса» одним нажатием. Для этого можно переназначить аварийный канал EMG на любой другой. Что бы это осуществить необходимо выполнить следующие действия:

— вызываем аварийный канал EMG коротким нажатием кнопки EMG/F;

— удерживаем кнопку EMG/F пока надпись на дисплее EMG не начнет моргать;

— выбираем нужный канал и вид модуляции;

— подтверждаем выбранные настройки кратковременным нажатием на кнопку EMG.

Теперь в регистре памяти у Вас записан выбранный Вами.

Комплектация President Barry ASC

— инструкция по эксплуатации на русском языке.

Для монтажа в панель автомобиля рекомендуем к приобретению специальную фирменную рамку и дополнительный динамик.

Для эксплуатации President Barry ASC (выпуска до 2018) в различных странах предустановлены все Европейские мультистандарты частот. Чтобы переключиться с нужный диапазон необходимо сделать следующие действия:

Для Республики Беларусь и Польши выбирайте стандарт PL, что соответствует частотной сетке, заканчивающейся на «0», если Вы хотите переключиться в «пятерки», выбирайте EU.Такой же способ переключения конфигурации частотных диапазонов применяется еще в радиостанциях President TRUMAN ASC (Президент Трумэн), President HARRY III ASC (Президент Гари), President JFK II ASC (Президент Кеннеди), President JOHNNY III ASC (Президент Джони 3), President JOHNSON II ASC (Президент Джонсон 2), President JIMMY II ASC (Президент Джими 2), President TEDDY ASC (Президент Теди).

В новой версии Presidenn Barry ASC переключать частоты «Россия-Европа-Беларусь» нужно на включенной рации длительным удержанием кнопки F\EMG.

Гарантийные обязательства на автомобильную радиостанцию President Barry ASC — 2 года, а в случае совместного приобретения с качественной антенной President 5 лет гарантии. Рация President Barry ASC имеет сертификат соответствия мировым стандартам, подтвержденный Министерством связи РБ.

В заключении

Радиостанция President Barry ASC при небольшой цене получила необходимый набор функций для хорошей связи в эфире. Удобно расположенные органы управления, хорошо читаемый дисплей, в сочетании с качественным приемником и мощным передатчиком – вот основные преимущества этого CB трансивера. Все необходимо – это подключиться к питающему напряжению и выбрать нужный канал, и Вы на связи!

В 2018 году рация дорабатывалась. В продажу уже поступила обновленная рация President Barry ASC!

Видеообзор автомобильной радиостанции Barry FM

Хорошая антенна для радиостанции Президент Бари непременный элемент системы связи, рекомендуем обратить внимание на врезные, магнитные и стационарные антенны из каталога АНТЭЙ.
