VX-2100 — это полнофункциональная FM радиостанция, предназначенная для
связи в мобильном и базовом вариантах в диапазонах VHF или UHF.
Вся информация хранится в памяти и легко перепрограммируется дилером с
помощью персонального компьютера.
Далее подробно описаны характеристики радиостанций серии VX-2100. По
прочтении данной инструкции Вы можете проконсультироваться с администратором
Вашей сети в отношении дальнейших подробностей конфигурации оборудования для
конкретного применения.
Вниманию пользователей: о диапазоне 406 МГц
Диапазон 406.0 … 406.1 МГц зарезервирован для датчиков бедствия. Ни при каких
обстоятельствах не программируйте свою аппаратуру для работы в диапазоне 406.0 –
406.1 МГц.
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 4
ООО «Компас+Радио» (495) 956-13-94
Органы управления и разъемы
Важно: Все кнопки на передней панели, являются программируемыми, то есть могут
быть запрограммированы дилером VERTEX STANDARD согласно Вашим требованиям.
Предназначена для включения радиостанции и регулировки уровня громкости.
Для включения радиостанции и увеличения громкости поворачивайте ручку по
часовой стрелке.
2. Разъем микрофона.
В этот разъем включается коммуникатор с микрофоном.
3. Программируемые кнопки [P1] –[P4].
Эти кнопки можно запрограммировать на специальные функции, такие как
переключение
программируются дилером VERTEX STANDARD.
4. Программируемые кнопки S T.
В заводской установке кратковременное нажатие этих кнопки переключает каналы.
При удерживании нажатой кнопки более 2.5 секунды каналы переключаются
автоматически. Они программируются дилером VERTEX STANDARD.
5. Индикатор номера канала.
Показывает номер рабочего канала. При регулировке уровня шумоподавителя (0-
9, A,b,C) индикатор мигает. При сканировании каналов справа внизу мигает точка.
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 5
ООО «Компас+Радио» (495) 956-13-94
6. Индикаторы текущего состояния радиостанции.
Индикаторы A и B показывают текущее состояние радиостанции и могут быть
запрограммированы дилером VERTEX STANDARD. Возможные состояния
приведены в таблице.
7. Индикатор BUSY/TX (занят/передача)
Показывает режим радиостанции:
Красный: передача
Зеленый: нет приема
Зеленый мигающий: канал занят или шумоподавитель отключен.
Возможные состояния радиостанции.
Индикатор мигает при отключении кодового
шумоподавителя. Индикатор светится постоянно
при приеме обычного сигнала.
Индикатор светится, когда передатчик радиостанции
работает в режиме низкой мощности (Low Power)
Индикатор светится при активизации функции
«Прямой канал» (Talk Around)
Индикатор светится при активизации функции
голосового скремблирования (Voice Scrambler)
Индикатор светится при активизации функции
«Авария» (Emergency)
Индикатор светится при активизации функции
«Cирена» (Horn Alert)
Индикатор светится при использовании
радиостанции в качестве усилителя мощности
Индикатор светится при блокировании кнопок
передней панели
Индикатор светится при включении выходного
порта внешнего разъема
Индикатор светится при готовности радиостанции к
передаче в 2-х или 5-ти тоновом режиме
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 6
ООО «Компас+Радио» (495) 956-13-94
1. Кабель питания 13,6 В с разъемом.
К этому двухполюсному разъему присоединяется входящий в комплект кабель
питания. Используйте для присоединения питания только поставляемый кабель,
снабженный предохранителями.
К этому разъему присоединяется 50-омный коаксиальный кабель антенны.
3. 15-ти контактный разъем устройств.
На этот разъем выведены сигналы TX audio input, PTT, Squelch, RX audio output и
др., Служит для подключения дополнительных устройств, таких как модемы,
внешние контроллеры и т. д.
4. Разъем внешнего громкоговорителя.
Служит для подключения с помощью 2-контактного 3,5-мм разъема внешнего
громкоговорителя.
Внимание: не соединяйте любой контакт этого разъема с корпусом радиостанции.
Подключаемый громкоговоритель должен иметь достаточную мощность (12 Вт).
Важно. Перед первым включением радиостанции убедитесь, что питание подключено
правильно и что к антенному разъему правильно присоединена антенна.
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 7
ООО «Компас+Радио» (495) 956-13-94
Для включения радиостанции повернуть ручку регулятора громкости по часовой
стрелке. При включении засветится индикатор.
Для выбора рабочего канала нажимайте кнопки, запрограммированные на
переключение каналов. Выбранный канал будет индицироваться.
Поверните ручку громкости по часовой стрелке для увеличения громкости, и против
часовой стрелки для ее уменьшения.
Перед передачей прослушайте канал и убедитесь, что он свободен. Нажмите
запрограммированную на функцию Монитор кнопку и прослушайте активность
канала.
При приеме дождитесь окончания работы корреспондента. Радиостанция не может
одновременно принимать и передавать.
Нажмите кнопку PTT.
Если канал свободен, индикатор BUSY/TX загорится красным цветом. Удерживая
нажатой кнопку PTT, говорите прямо в микрофон нормальным голосом. Держите
микрофон на расстоянии 3 – 5 см ото рта. Для перехода на прием, отпустите кнопку
PTT.
Если запрограммирована функция Busy Channel Lockout, то при наличии в канале
несущей радиостанция и нажатии кнопки PTT радиостанция не включится на
передачу и издаст трехкратный звуковой сигнал. Отпустите кнопку PTT и подождите,
пока канал освободится.
Если запрограммирована функция CTCSS или DCS Lockout, то при приеме несущей с
совпадающим CTCSS или DCS радиостанция не передает при нажатии кнопки PTT.
Таймер ограничения передачи
Если выбранный канал запрограммирован на автоматическое ограничение времени
передачи, длительность каждой передачи будет ограничена автоматически. За 10 секунд
до автоматического окончания передачи прозвучит звуковой сигнал. Еще один сигнал
прозвучит прямо перед окончанием. Красный индикатор TX погаснет и передача
прекратится. Для возобновления передачи отпустите PTT и дождитесь окончания периода
ожидания (если нажать PTT до окончания периода ожидания, то этот таймер
перезапустится и начнется следующий период ожидания).
Чтобы исключить случайное изменение частоты или непреднамеренную передачу,
кнопки на передней панели и кнопку PTT можно заблокировать. Конфигурацию
блокировки может произвести дилер VERTEX STANDARD.
Для включения блокировки нажмите и удерживайте кнопку [P1] и включите
радиостанцию. Для отключения блокировки повторите процедуру.
Функции программируемых кнопок
Радиостанция Vertex Standard VX-2100 8
ООО «Компас+Радио» (495) 956-13-94
Функции программируемых кнопок
Радиостанции VX-2100 имеют шесть программируемых кнопок. Функции этих
кнопок определяются пользователем и программируются дилером VERTEX STANDARD.
Некоторые функции требуют покупки и установки дополнительного оборудования,
устанавливаемого внутрь станции. Возможности программирования кнопок показаны
ниже, а объяснения к ним — на следующих страницах.
За подробностями обращайтесь к дилеру VERTEX STANDARD. В качестве
справочной информации отметьте в таблице функции, присвоенные каждой кнопке на
Вашей станции.
Кнопка (кратковременное нажатие/удерживание)
Continuous Ch Down
* требует дополнительного оборудования.
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 9
ООО «Компас+Радио» (495) 956-13-94
Нажатием запрограммированной кнопки отключается кодовый (CTCSS или DCS)
шумоподавитель, индикатор BUSY/TX загорается зеленым цветом.
Отключение шумоподавителя (SQL Off)
Нажатием запрограммированной кнопки открывается шумоподавитель. Индикатор
BUSY/TX будет мигать зеленым цветом.
Установка уровня открывания шумоподавителя (SQL Set)
Уровень открывания шумоподавителя может быть установлен вручную. Для этого:
• Нажать запрограммированную кнопку. Радиостанция издаст звуковой сигнал и на
дисплее отобразится текущий уровень.
• Нажатием кнопок S T выбрать необходимый уровень.
• Повторно нажать запрограммированную кнопку. Радиостанция издаст звуковой
сигнал и вернется в нормальный режим.
Канал вверх/вниз (Channel Up/Down)
Нажатием запрограммированных кнопок выбираются каналы внутри текущей
Быстрое переключение каналов (СС Up/Down)
Нажатием и удержанием запрограммированной кнопки переключаются каналы
Функция сканирования используется для прослушивания множества каналов,
запрограммированных в радиостанции. Во время сканирования проверяется каждый канал
на наличие сигнала и, если в нем присутствует сигнал, сканирование прекращается.
Для включения сканирования:
Нажать запрограммированную кнопку для включения сканирования.
Сканирование происходит по запрограммированным каналам и останавливается,
когда находится канал, в котором ведется передача.
Нажать запрограммированную кнопку еще раз для отмены сканирования. Работа
продолжится на запрограммированном канале возврата.
Дилер может запрограммировать радиостанцию так, чтобы она при нажатии
кнопки PTT оставалась на:
текущем канале (Talk Back)
последнем занятом (Last Busy)
приоритетном (Priority)
начальном канале сканирования (Scan Start)
Добавление/удаление канала для сканирования (Scan Set)
Нажать запрограммированную кнопку для выключения канала из сканирования.
При удалении канала на индикаторе номера канала справа внизу исчезнет точка. Для
восстановления канала повторно нажать запрограммированную кнопку. На индикаторе
номера канала справа внизу точка появится вновь.
Радиостанция Vertex Standard VX.
Радиостанция Vertex Standard VX-2100 10
ООО «Компас+Радио» (495) 956-13-94
Двойное прослушивание (DW)
текущий рабочий канал
приоритетный канал.
Для включения двойного прослушивания:
Нажмите запрограммированную кнопку
Сканирование начнется по двум каналам и останавливается, когда находится
Для остановки двойного прослушивания:
нажмите запрограммированную кнопку
работа вернется к начальному каналу.
Следящее сканирование (Follow-Me SCAN)
пользователем, с той же регулярностью, что и другие каналы. Например, если каналы 1, 3
и 5 (из восьми доступных в группе) предназначены для сканирования, то пользователь
может назначить канал 2 в качестве приоритетного канала с помощью функции следящего
сканирования.
Для включения следящего сканирования сначала выберите приоритетный канал и
нажмите запрограммированную кнопку. Затем нажмите кнопку «канал верх» или «канал
вниз» для вызова начального канала сканирования. Когда сканирование остановится на
активном канале, то приоритетный канал будет автоматически проверяться каждые
несколько секунд. Если в канале наблюдается активность, то радиостанция будет
переключаться между ним и приоритетным каналом.
Следящее двойное прослушивание (Follow-Me Dual Watch)
Для пары каналов для двойного прослушивания с использованием функции
слежения выбрать канал кнопками «канал верх» или «канал вниз». Назначить текущий
канал приоритетным пользователя нажатием запрограммированной кнопки. Нажать
кнопки «канал верх» или «канал вниз» для выбора другого канала. Радиостанция начнет
переключаться между текущим выбранным каналом и приоритетным каналом
пользователя.
Приоритетный канал, назначенный пользователем (до нажатия кнопки) останется в
памяти до тех пор, пока не будет изменен.
Низкая мощность (Low)
Нажмите запрограммированную кнопку для установки низкой мощности
передатчика радиостанции, что продлит срок службы аккумулятора. Для возврата в
режим высокой мощности нажать эту кнопку еще раз.
Прямой канал (Talk Around, TA)
Нажмите запрограммированную кнопку для включения функции прямого канала,
когда Вы работаете в дуплексном канале (раздельные частоты приема и передачи при
использовании ретранслятора). Функция прямого канала позволяет обойтись без
ретранслятора и связываться с другими станциями непосредственно. Эта функция не
работает в симплексном канале, когда частоты приема и передачи совпадают.
Общее опис ание – Инструкция по эксплуатации Vertex Standard VZ-9
Страница 18

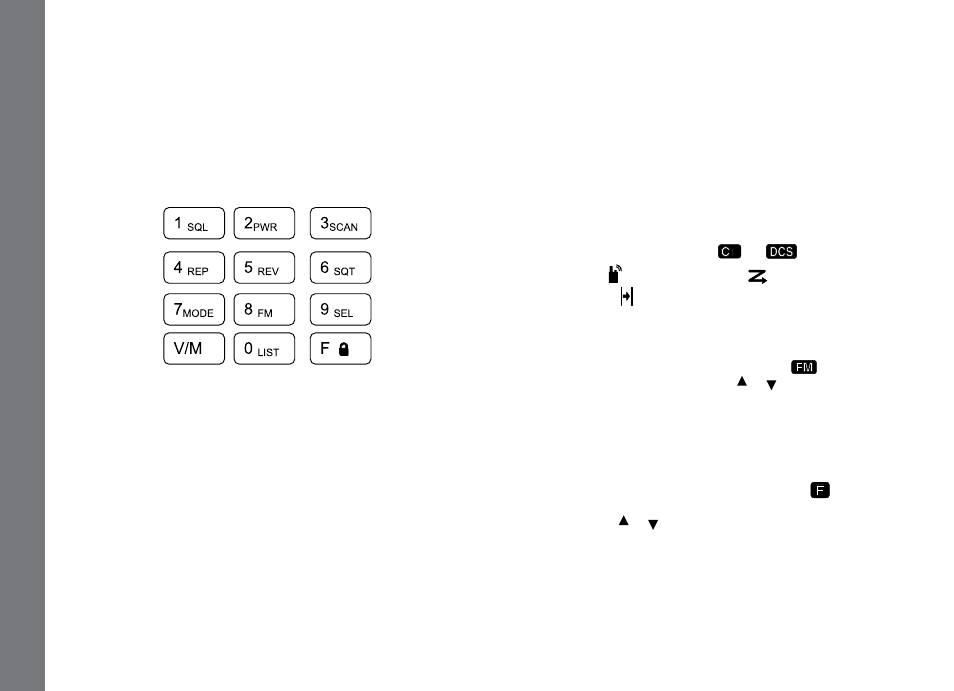

Номер канала и частоту ЧМ можно вводить непосредствен-
но с цифровой клавиатуры�
Буквенные обозначения на цифровых клавишах соот-
ветствуют функциям, которые можно вызвать нажатием
клавиши F
Включение/выключение
Для включения радиостанции поверните ручку ON/OFF/VOL
по часовой стрелке� Вы должны услышать щелчок� Про-
звучит стартовый тональный сигнал, а на экране появится
сообщение о включении� После этого радиостанция пере-
йдет в режим ожидания приема, а на экран будут выведены
последние настройки�
Для выключения радиостанции поверните ручку ON/OFF/
VOL против часовой стрелки до щелчка�
Регулировка громкости
Для регулировки уровня громкости используется ручка ON/
OFF/VOL� Поворот ручки по часовой стрелке увеличивает
громкость, против часовой стрелки – уменьшает�
Режим отображения канала
Радиостанция VZ-9 имеет 128 каналов, 77 из которых
настроены заранее� В левой нижней части ЖК экрана выво-
дится значок «CH» и номер канала от 001 до 128� Нажмите
клавиши «F» + «7MODE», чтобы вывести частоту приема
или название канала, при этом на экране также появится
другая информация о канале – «
Режим отображения частоты при включенной ЧМ (VFO –
генератор переменной частоты)
При включенной ЧМ отображается значок «
настраивается нажатием клавиши « »/« » с шагом 100 КГц
или вводом значения с цифровой клавиатуры�
Примечание: частота приема в режиме ЧМ – 87-108 МГц�
Сохранение канала ЧМ
Для сохранения частоты ЧМ в режиме генератора пере-
менной частоты нажмите кнопку «F»� Значок «
мигать� Выберите канал, который Вы хотите сохранить, с по-
мощью клавиши « »/« », и нажмите клавишу «V/M», чтобы
подтвердить настройки� Нажмите «PTT», чтобы выйти из
этого режима� Можно настроить максимум 25 каналов ЧМ�
31 страница подробных инструкций и пользовательских руководств по эксплуатации
Программирование радиостанций Vertex Standard VX-261, VX-264
Программирование радиостанции Vertex VX-150
VX-150 & VXA-150 «Pro V», the VHF marine band & airband handheld radios, Vertex Standard
Vertex Pro VI VXA-220 Aviation Transceiver
Обзор рации Vertex Standard VXA 710
Vertex VXA-300 Pilot III NAV-COM Aviation Transceiver
Vertex VXA-710 «Spirit» NAV-COM Transceiver
НОСИМАЯ РАДИОСТАНЦИЯ АВИАЦИОННОГО ДИАПА.
Vxa-150, Инструкция по эксплуатации
Радиостанция Vertex Standard VXA.
Радиостанция Vertex Standard VXA-150
ООО «Компас + Радио» (095) 956-13-94
ВВЕДЕНИЕ
Радиостанция VXA-150 ProV фирмы Vertex Standard это компактная портативная
радиостанция, обеспечивающая возможность связи (передача и прием) в Международном
авиационном диапазоне «СОМ» 118 – 136.975 МГц и прием в диапазоне «NAV» 108 –
117.975
жидкокристаллический индикатор с функцией переворота изображения, систему
автоматического поиска активных погодных каналов, 50 каналов памяти, и 100 каналов
программируемой памяти «book».
Перед пользованием радиостанцией внимательно прочитайте эту инструкцию для
изучения большого количества функций VXA-150.
TX: AM,
RX: AM & FM (FM: для приема Погодных каналов)
47 мA (squelch off),
180 мA (Прием),
1 A (Передача 1.5 Вт)
58 x 108.5 x 26.5 мм
Вес (с FNB-64, и антенной): 340
Супергетеродин с двойным преобразованием
Выделить → Я нашла инструкцию для своей радиостанции здесь! #manualza
Что за глупое правило в инструкции «не суйте пальцы в розетку»? Вот сую, но не пролазят же они туда!
Настройка частоты – Инструкция по эксплуатации Vertex Standard VX-3R
Страница 12
Диапазон частот, МГц
Любительский 50 МГц
Любительский 144 МГц
Любительский 430 МГц
Для смены рабочих диапазонов проделайте следующее:
1. Несколько раз нажмите кнопку BAND. На дисплее появятся
показания частоты, изменяющиеся в сторону увеличения по мере
нажатия на кнопку BAND. Номер диапазона обозначается в
соответствии с частотой приема в окне номера канала памяти на
дисплее.
2. Если необходимо изменить диапазоны в нисходящем порядке (в
сторону низких частот), то нажмите кнопку F/W, а затем BAND.
3. При обнаружении желаемого диапазона можно вручную
настроиться на частоту или использовать сканирование (описано в
следующей главе).
1. Радиостанция VX-3R имеет также AM\FM вещательное радио, данные диапазоны можно
2. Для более быстрого просмотра можно пропускать некоторые диапазоны в вашем списке.
Первоначально радиостанция VX-3R работает в режиме отслеживания (VFO), которая
позволяет плавно настраивать в пределах текущего диапазона.
В радиостанции VX-3R доступны два разных способа настройки:
1. Вращение ручки настройки DIAL.
Вращение ручки настройки позволяет проводить настройку с
программируемым шагом, определенным для каждого диапазона.
Вращение ручки по часовой стрелке повышает частоту настройки,
вращение против часовой стрелки понижает частоту. Если один
раз нажать кнопку F/W, а затем вращать ручку настройки DIAL,
частота будет меняться с шагом 1 МГц. Данная функция особенно
подходит для быстрых изменений частоты в пределах рабочих диапазонов VX-3R.
Примечание: Не забывайте о том, что для вращения ручки DIAL
нужно сначала за нее потянуть.
2. Сканирование
В режиме отслеживания (VFO) нажмите и удерживайте в течение
одной секунды кнопку BAND, одновременно вращая ручку
настройки DIAL, выберите диапазон сканирования. Затем
отпустите кнопку BAND, чтобы начать сканирование вверх по
диапазону. Сканирование приостановится, когда будет принят сигнал, достаточный для
открытия шумоподавителя. Радиостанция останется на этой частоте, в соответствии с
Настройка cw идентификатора, Функция оповещения при работе с arts
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки, выберите раздел меню #3: AR
INT.
3) Нажмите клавишу [F/W], чтобы разрешить изменение
текущего значения.
4) Поворотом ручки настройки, установите желаемый интервал
посылок (15 или 25 секунд).
5) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
Функция оповещения при работе с ARTS
ARTS имеет два типа сигналов оповещения (с возможностью их отключения),
для определения текущего статуса работы ARTS. Вы можете выбрать желаемый
тип сигнала в соответствии с вашими требованиями: INRANG: Звуковой сигнал
будет звучать только один раз, при попадании в зону «радиовидимости». В
дальнейшем звуковой сигнал звучать не будет. ALWAYS: Каждый раз, когда
радиостанция будет принимать ARTS посылку от другой станции, Вы будите
слышать звуковой сигнал. OFF: Звуковая сигнализация выключена.
Информация о текущем ARTS статусе будет отображаться на индикаторе.
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки, выберите раздел меню # 2: AR
BEP.
3) Нажмите клавишу [F/W], чтобы разрешить изменение
текущего значения.
4) Поворотом ручки настройки, установите желаемый режим
оповещения ARTS
5) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
Настройка CW Идентификатора
Функция ARTS включает в себя CW идентификатор,
описанный ранее. Каждые 10 минут при работе с ARTS,
радиостанция будет передавать в эфир «DE (ваш позывной) K»,
Dtmf набор, Ручной ввод dtmf кода
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
если эта функция активирована. Позывной может содержать до 6 символов.
Запрограммировать CW идентификатор можно так:
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки выберите, раздел меню # 11: CW WRT.
3) Нажмите клавишу [F/W], чтобы разрешить изменение текущего значения.
4) Нажмите клавишу [F/W] еще раз, чтобы очистить любой предыдущей
позывной.
5) Поворотом ручки настройки выберите, выберете первый символ вашего
позывного, однократно нажмите клавишу [F/W] для ввода первого символа
Вашего позывного и перехода к следующему символу.
6) Повторите пункты 5 столько раз, сколь необходимо для ввода Вашего
позывного.
7) Если вы сделали ошибку, нажмите клавишу [▼(MHz)] для возврата на один
шаг назад.
8) Если ваш позывной меньше шести символов, то нажмите и удерживайте
клавишу [F/W], для сохранения. Если позывной имеет шесть
символов, то он автоматически запишется по достижению
шестого символа.
9) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для
того, чтобы войти в режим установок.
10) Поворотом ручки настройки, выберите раздел меню # 10:
CWID
11) Нажмите клавишу [F/W], чтобы разрешить изменение текущего значения.
12) Поворотом ручки настройки, выберите “TX ON”
13) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
Вспомогательная клавиатура FT-60R с 16 клавишным набором, позволяет легко
работать с DTMF кодом.
Помимо числовых цифр от [0] до [9], вспомогательная
Ручной ввод DTMF кода.
1) Нажмите клавишу [F/W], а затем клавишу [9(DTMF)], чтобы отключить
DTMF автонабор. В случае необходимости. «КОДОВЫЙ»
признак будет отображен на некоторое время на ЖКИ.
Авто набор dtmf кода
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
2) Нажмите клавишу (PTT) для начала передачи.
3) Передавая, нажмите желаемые числа на вспомогательной клавиатуре.
4) Когда Вы послали все желательные цифры в эфир, отпустите клавишу (PTT).
Авто набор DTMF кода.
FT-60R Имеет девять каналов DTMF
набора, позволяющие хранить номера
телефонов. Вы также можете хранить короткий номер для входа в Интернет,
используя ретранслятор или интерфейс.
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для
того, чтобы войти в режим установок.
2) Поворотом ручки настройки, выберите раздел меню #
3) Нажмите клавишу [F/W], чтобы разрешить изменение
текущего значения.
4) Поворотом ручки настройки, выберите регистр DTMF
памяти, в который Вы хотите записать комбинацию DTMF
набора.
5) Нажмите клавишу [F/W] для ввода DTMF в выбранный регистр памяти.
6) Поворотом ручки настройки, выберите первый символ DTMF
кода.
7) Нажмите кнопку [F/W], чтобы запомнить первую цифру и
перейти к следующей.
8) Повторите шаги 5) и 6) пока Вы не введете нужный номер.
9) Если Вы ошиблись, нажмите клавишу [▼(MHz)] для возврата на одну
позицию назад и исправления.
10) Если номер телефона состоит из одних только чисел, Вы можете вводить их
непосредственно со вспомогательной клавиатуры.
11) Нажмите и удерживайте клавишу [F/W], для сохранения
DTMF номера.
12) Если Вы хотите сохранить другие номера телефонов,
повторите шаги с 4) по 10) воспользовавшись другими регистрами DTMF
памяти.
13) Нажмите клавишу передачи (PTT), для сохранения текучей функции и
перехода в рабочий режим.
Чтобы послать телефонный номер:
Разные параметры настройки. блокировка паролем
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
1) Нажмите клавишу [F/W], а затем клавишу [9(DTMF)], чтобы
включить DTMF автонабор. В случае необходимости. “MEM”
признак будет отображен на некоторое время на ЖКИ.
2) Когда авто наборная функция DTMF активизирована, сначала нажмите
клавишу PTT, затем нажмите числовой ключ ([1] до [9]), соответствующий
выбранному каналу памяти DTMF. Как только DTMF код начал отправляться в
эфир, Вы можете отпустить клавишу (PTT), поскольку радиостанция будет
держать передачу кода, пока он не закончится.
3) Для отключения DTMF автонабора, нажмите клавишу [F/W], а затем
клавишу [9(DTMF)], чтобы отключить DTMF автонабор. «КОДОВЫЙ» признак
будет отображен на некоторое время на ЖКИ.
Вы можете изменить скорость отправки DTMF автонабора при помощи пункта
меню # 16: DT SPD
Вы также можете установить более длинную задержку
времени между нажатиями клавиш.
Разные параметры настройки.
FT-60R, имеет собственный пароль безопасности, позволяющий
минимизировать использование радиостанции без вашего ведома.
Когда функция пароля активизирована, сразу после включения, радиостанция
потребует ввести защитный пароль из четырех цифр. Вы
должны ввести эти цифры со вспомогательной клавиатуры.
Если Вы сделали ошибку, микропроцессор не позволит
включить радиостанцию, а автоматически выключит ее.
Для ввода пароля :
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для
того, чтобы войти в режим установок.
2) Поворотом ручки настройки, выберите раздел меню # 34:
PSWD W.
3) Нажмите клавишу [F/W], чтобы разрешить изменение
текущего значения.
4) Нажмите клавишу [F/W] снова, чтобы удалить предыдущий
пароль.
Радиостанция Vertex Standard FT.
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
5) Вращайте ручку настройки для выбора первого желаемого числа (0-9, A, B,
C, D, E).
6) Нажмите клавишу [F/W], чтобы переместиться к следующей цифре.
7) Используйте шаги 5) и 6) для записи оставшихся чисел.
8) Если Вы ошиблись, нажмите клавишу [▼(MHz)] для возврата на одну
позицию назад и исправления.
9) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
Мы рекомендуем записать пароль на бумаге и положить его отдельно, в
случае, когда вы забудете пароль.
Для активации пароля:
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки, выберите раздел меню # 33:
PSWD
3) Нажмите клавишу [F/W], чтобы разрешить изменение
текущего значения.
4) Поворотом ручки настройки, выберите “PWD. ON.”
5) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
6) Для отключения функции пароля, выберите “PWD.OFF” в пункте 5) см.
выше.
Если Вы забыли пароль, Вы можете включить радиостанцию при помощи
сброса всех настроек. При этом Вы потеряете всю память и все настройки
вашей радиостанции.
В FT-60R клавиши [7(P1)] и [8(P2)] были запрограммированы на заводе
изготовителя. Эти функции можно поменять.
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти
в режим установок.
2) Поворотом ручки настройки выберите раздел меню, который вы хотите
записать под клавишу [7(P1)] или [8(P2)].
3) Нажмите и удерживайте клавишу [7(P1)] или [8(P2)] для записи функции.
Настройка шага сетки частот, Выбор режима приема
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
Следующие Пункты меню не могут быть назначены на [7 (P1)] и [8 (P2)]
клавиши.
Пункт меню # 11: WRT
Пункт меню #17: WRT
Пункт меню # 33: PSWD W
Настройка шага сетки частот
Синтезатор частот радиостанции FT-60R, позволяет выбирать шаг сетки частот
5/10/12.5/15/20/25/50/100 кГц, каждый из которых может соответствовать
вашим рабочим требованиям. Радиостанция имеет установленный по
умолчанию «AUTO» шаг сетки частот, для каждого диапазона, который
соответствует большинству операций. Однако если Вы хотите изменить этот
параметр, это очень просто сделать. Помните, что перед изменением каких-либо
параметров на желаемом диапазоне необходимо сделать соответствующие
настройки, так как для одного рабочего диапазона могут быть
запрограммированы разные значения шага частот.
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для
того, чтобы войти в режим установок.
2) Поворотом ручки настройки выберите раздел меню # 49:
STEP.
3) Нажмите клавишу [F/W], чтобы разрешить изменение текущего значения.
4) Вращая ручку настройки, выберите новое значение шага сетки частот.
5) Нажмите клавишу передачи (PTT), для сохранения текучей функции и
перехода в рабочий режим.
Выбор режима приема
При настройке на различные диапазоны частот, радиостанция FT-60R
обеспечивает автоматическую смену режимам работы. Однако если вам
необходимо изменить установленный по умолчанию режим приема, сделать это
можно следующим образом:
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки, выберите раздел меню # 40: RX
MOD.
3) Нажмите клавишу [F/W], чтобы разрешить изменение
Режим экономии батареи при приеме
Радиостанция Vertex Standard FT-60R
ООО «Компас + Радио» (095) 956-13-94
текущего значения.
4) Поворотом ручки настройки, выберите необходимый режим
приема.
AUTO: Автоматический выбор режима в соответствии с
принятыми по умолчанию для данного диапазона.
FM: Частотная модуляция (Узкополосная ЧМ)
АМ: Амплитудная модуляция
5) Нажмите клавишу передачи (PTT) для сохранения текучей функции и
перехода в рабочий режим.
Примечание: Выключайте Автоматический Выбор Режима Работы
только в случаях необходимости, что бы избежать проблем при смене
диапазонов. Если Вы изменили режим работы на отдельно взятом канале,
или станции, Вы можете всегда сохранить этот канал в память, так как
режим работы сохраняется в память канала, так же как и частоты.
Режим экономии батареи при приеме.
FT-60R, имеет функцию экономии батареи при нахождении радиостанции в
режиме приема. Так называемый режим “сна”. Радиостанция находится в
режиме кратковременного приема, когда приемник включается с некоторой
периодичностью, для проверки активности частоты, а потом снова “засыпает”.
Эта функция значительно уменьшает разряд батареи и
Вы можете изменить
количество времени «сна».
1) Нажмите клавишу [F/W], а затем клавишу [0( )SET] для того, чтобы войти в
режим установок.
2) Поворотом ручки настройки, выберите раздел меню # 41: RXSAVE
При работе пакетной связью требуется отключение этой функции.
Поскольку 200млс не принятой информации повлияет на дальнейшую
работу.
