Как настроить сеялку спу 6

Сеялка зерновая СПУ-6Д

Сеялка предназначена для посева практически всех зерновых, зернобобовых и травяных культур, таких как: пшеница, рожь, ячмень, овес, бобы, фасоль, горох, люпин, клевер, вика, репа, морковь, брюква и т. д.

Они просты в обслуживании универсальны в переналадке и не требуют энергоемких тракторов. При посеве работает только один тракторист.

При работе обеспечивается высокий уровень точности посева, всходов, глубины заделки семян.

Точное и бережное дозирование осушествляется всего лишь перемещением задвижек ячеистой катушки. Через клеточную шестерню дозирующего устройства расход высеваемой массы происходит в строго определенном количестве. Края клеточной шестерни защищены резиновым уплотнителем, так что семенной материал не подвержен повреждениям и бесконтрольно не может высыпаться.

Передаточное отношение между приводным колесом и клеточной шестерней всегда одинаковое.

Технические
характеристики
СПУ-6
СПУ-6Д

Рабочая ширина захвата, м
6
6

Конструкция сошника
анкер
диск

Емкость бункеров, л
1000
1000

Норма высева, кг/га
1-400
1-400

Ширина междурядья, см
12,5
12,5

Вес без загрузки, кг
1100
1500

Габаритные размеры,
в транспортном положении, мм

Где бы ты не был, ФЕРМЕР.RU всегда с тобой!

Источник

СПУ-6 — сеялка способная обеспечить качественные посевные работы

СПУ-6 – универсальное устройство для посева семян в почву, оснащенное пневматической системой для продвижения семян с прямой доставкой от бункеров к сошнику. Крепится и приводится в действие трактором, в качестве которого чаще всего применяются спецмашины марки МТЗ, но также может использоваться тракторная техника других видов.

Сеялки СПУ-6

Сеялки типа СПУ-6 изготавливаются Брестским электромеханическим заводом в Белоруссии (ОАО «БЭМЗ»), занимающимся сборкой различной медицинской и сельскохозяйственной техники, а также электрических и газовых счетчиков. Сеялка СПУ-6 – это полностью его разработка, отвечающая современным требованиям сельхозпроизводителя и представляющая из себя пневматическую универсальную машину для посева семян.

Назначение

Эта пневматическая сеялка создана для механизации процесса посева ряда культур с возможностью одновременного вноса удобрений:

Она способна обеспечить качественную работу на подготовленных под посев почвах, соответствующих требованиям качества ОР МСХП РБ 0215-00, утвержденным от 17-го апреля 2000-го года (отсутствие камней и элементов древесины при влажности не более 20-ти %).

Преимущества и недостатки

Главное преимущество СПУ-6 заключается в универсальности их использования – с этими аппаратами можно сеять разнообразные культуры с вариативностью размеров семян, шага и густоты посадки.

Следующие особенности механизмов делают работу с сеялками СПУ-6 более удобной и надежной:

Пользователи отмечают в качестве недостатка требовательность сеялки к качеству предпосевной обработки почвы и посевного материала: сошники могут забиваться камешками и кусочками соломы из массы семян, а земля должна иметь уклон не более 15-ти % и исключать содержание древесных остатков, дернины, камня и т.п.
Фото сеялки СПУ-6

Устройство

СПУ-6 представляет собой аппарат навесного типа для тракторных спецмашин, состоящий из рамы на паре опорных пневмоколес, приводным из которых является только одно (левое). На этой же раме закреплены все остальные узлы сеялки:

Самым главным среди остальных устройств является система центрального дозирования, состоящая из вентилятора, шлюза-инъектора и распределителей. Ее работа основана на поступлении через шлюзы строго ограниченного количества семян, плавно регулируемого настройкой катушки-дозатора. Поступившие в систему зерна вместе с потоком воздуха от работающего вентилятора поднимаются наверх к распределителям, чтобы затем поступать к сошникам.

Технические характеристики

Технические характеристики сеялки СПУ-6:

Модификации

Существует несколько модификаций сеялки СПУ-6, имеющих дополнительные функции и небольшое изменение элементов конструкции.

Самыми популярными модификациями считаются:

Фото сеялки СПУ-6Д

Технические характеристики модификаций:

На видео сеялка СПУ-6 в работе:

Источник

Сеялка СПУ-6: технические характеристики

СПУ-6 – это универсальная пневматическая сеялка с рабочей шириной захвата шесть метров, производства завода «Лида Агромпроммаш» – город Лида, Республика Беларусь. Сеялка СПУ-6 предназначается для рядового посева зерновых и бобовых культур, а также овощей, трав и травосмесей.

Данная пневматическая сеялка эффективно справляется с задачей механизации процесса посева сельскохозяйственных культур. Можно – с одновременным вносом в почву удобрений.

Для каких именно культур её используют чаще всего? Для зерновых – рожь, пшеница, ячмень, кукуруза, овёс. Для бобовых – горох, фасоль, бобы, люпин. Для овощных – морковь, репа, брюква. Для кормовых травосмесей – клевер, рапс, тимофеевка, ежа сборная и т.д.

СПУ-6 универсальна для любых зерновых. Идеальна для трав. Поэтому большой популярностью сеялки данной модели пользуются не только у производителей зерновых культур, но и у животноводческих предприятий – для посева кормовых трав.

Особенности работы с сеялкой СПУ-6

В зависимости от вида высеваемой культуры, можно изменять норму высева – от 0,4 до 460 кг/га, а также глубину заделки семян в пределах требований к каждой агрокультуре. Рассчитана на работу с тракторами тягового класса 1,4 и 2, мощностью 80-120 л.с. (это Беларусь МТЗ-80/82, МТЗ- 892.2, 952.3, 1025, 1221 и т.п. более современные аналоги).

Сеялку СПУ-6 оборудуют системой контроля за уровнем семян в бункере и работой высевающих аппаратов. По желанию заказчика, сеялку можно оснастить устройством перекрытия семяпроводов – в целях образования в посевах маршрутных дорожек с постоянно проложенной колеёй.

Сеялка данной модели обеспечивает надёжную работу на любых почвах, которые были подготовлены к посеву в соответствии со стандартами качества предпосевной обработки земель сельскохозяйственного назначения. Наличия камней и древесных остатков не допускается. Абсолютная влажность почвы не должна превышать 20-ти процентов.

Конструкция сеялки

Сеялка СПУ представляет собою навесную сельхозмашину, которая состоит из следующих частей:

Два маркера сеялки оснащены механизмами опускания и подъёма. Имеются датчики уровня семян в обоих бункерах.

СПУ-6 крепится к трактору и приводится им в действие. Конструкция сошника – анкер. Анкерный сошник даёт возможность спокойно и без проблем высевать во влажные и переуплотненные почвы.

Самым главным компонентом всей системы сеялки следует назвать центральное дозирование. Оно состоит из вентилятора, шлюза-инъектора и распределителей. Высевающим аппаратом катушечного типа обеспечивается регулируемый расход высевающей массы. Плавность регулировки норм высева обеспечивается изменением глубины желобков катушки высевающего аппарата. Воздушной системой семена транспортируются к распределителю, где, равномерно смешиваясь в трубе, поступают к сошникам.

Работа системы центрального дозирования основана на движении через шлюзы точно отмерянного количества семян, плавно регулируемого настройкой катушки-дозатора.

Поступившие в систему зёрна совместно с потоками воздуха от работающего вентилятора поднимаются вверх к распределителям, чтобы затем поступать к сошникам. Сквозь клеточную шестерню дозирующего устройства расход высевающих масс происходит в строго определённом количестве.

Края клеточной шестерёнки (катушки) надёжно защищены резиновым уплотнением и нейлоновой щеткой (она очищает залипшие семена). Благодаря этому семенные материалы не подвергаются повреждениям и не высыпаются во время тряски. Плавная регулировка нормы высева производится всего лишь перемещением задвижек ячеистой катушки дозирующего аппарата. Семена, которые прошли через дозатор, попадают в инжектор, перемещаются с потоком воздуха от вентилятора, и транспортируются вверх к распределителю. Там они равномерно перемешиваются в трубе и поступают далее к сошникам.

При помощи распределителя можно изменять ширину междурядья. Для этого достаточно только лишь установить специальные заслонки на входах в семяпроводы, при этом минимальная ширина будет составлять 125 мм. Также можно изменять глубину заделки – от нуля до сорока миллиметров и норму высева – от 0,4 до 425 кг/га.

Современные сеялки СПУ-6 оснащаются новыми семяпроводами синего цвета, которые не боятся ультрафиолета, вместо прежних белых семяпроводов, отличавшихся более низкой надёжностью. Только у сеялок СПУ имеется гарантия один год на все семяпроводы.

Варианты модификаций сеялки СПУ-6

ОАО «Лида Агромпроммаш» выпускает несколько модификаций сеялкСеялка СПУ-6: технические характеристикии СПУ-6, которые имеют дополнительные функции и незначительные изменения в элементах конструкции. Самыми популярными модификациями из них стали:

Анкер используется только при классической технологии. Он может работать на переувлажнённых и липких почвах, и крайне плохо себя показывает на сухих и тяжёлых почвах. Диск же используется при любой технологии, однако он не подходит для переувлажнённых, липких почв.

Преимущества и недостатки СПУ-6

Главное преимущество сеялки данной модели заключается в универсальности её использования – с этим сельхоз агрегатом можно сеять всевозможные агрокультуры, с большим количеством вариантов размеров самих семян, шага их высева и густоты посадки.

Есть и другие немаловажные особенности механизмов, которые делают работу с сеялками СПУ-6 более удобной и надёжной:

В качестве недостатка СПУ-6, эксплуатанты данной сельхозтехники отмечают взыскательность данных сеялок к качеству предпосевной обработки почвы и к самому посевному материалу.

Подготовленная к посеву земля должна иметь уклон не более 15-ти процентов и по возможности практически полностью исключать содержание древесных остатков, дернины, камня и тому подобных плотных и твёрдых остатков. Сошники сеялки СПУ-6 довольно легко забиваются камушками и кусочками соломы из массы семян.

Сеялки СПУ-6 не комплектуют прикатывающими устройствами. Сеялки данной модели опционально могут оснащаться либо метёлочными, либо цепными загортачами.

Технические параметры сеялки СПУ-6 в цифрах

Сеялку СПУ-6 производители советуют хозяйствам с посевными площадями приблизительно 500 га.

Для перевозки сеялок СПУ-6 по дорогам и узким проездам в комплекте имеется транспортное устройство. Данная комплектация уже входит в стоимость сеялки. Ширина СПУ-6 в транспортном положении составляет 2,5 метра.

Вариант «загрузить сеялку семенами и поехать на поле» производитель этой техники исключает, как крайне нежелательный: рама у сеялки СПУ-6 для этого слабовата. В инструкции ясно указано, что транспортное передвижение – только с пустым бункером. Загрузку семенами делать только непосредственно перед внесением.

По отзывам крестьян, сеялка СПУ-6 отлично справляется с возложенными на неё функциями. Поломок особенных не случается, единственное, что – сошники отлетают, но это, в принципе, нормальные рабочие моменты.

Стоимость сеялки СПУ-6 – новой и б/у

Новая сеялка СПУ-6 стоит, по ценам середины 2021 года, 587 тысяч рублей. Подержанную можно найти на вторичном рынке сельхозтехники гораздо дешевле – от 100 тысяч рублей. Цены разные, в зависимости от технического состояния.

Источник

Надежная и универсальная СПУ 6 сеялка – хороший выбор опытных фермеров

Чтобы иметь возможность справляться с большими объемами сельскохозяйственных работ по посеву зерновых культур используется специальная сеялка СПУ 3, которая отличается внушительным габаритным размерами, а также пневматическим приводом.

Имея крепкую и надежную конструкцию, сеялка пневматическая универсальная СПУ 6 используется для посева больших площадей, размерами в несколько десятков гектар, поэтому такие устройства активно используются фермерами, колхозными и сельскохозяйственными предприятиями как государственного, так и частного типа.

Основные разновидности промышленных сеялок

Нужно отметить, что сегодня сеялки для сельского хозяйства выпускаются белорусским заводом ОАО «Лидагропроммаш», который производит несколько модификаций таких конструкций – модели СПУ-3, СПУ-4, СПУ-6, СПУ-8. С помощью таких агрегатов можно производить посев зернобобовых, травяных и зерновых культур, включая пшеницу, рожь, ячмень, овес, клевер, люпин, брюкву, морковь, горох вику, репу и так далее.

Между прочим, универсальная сеялка СПУ 6, отзывы о работе которой можно найти не только в России, но и во всех странах СНГ, показала себя как эффективная и долговечная.

Подробную информацию о сеялке для газона читайте тут.

Некоторые конструкционные особенности модельного ряда СПУ

Интересная сеялка СПУ 4, как, впрочем, и сеялка СПУ 6 отличается от других модификаций наличием 2-х главных опорных колес, а также дисковыми сошниками как короткого, так и длинного типов. Обычная сеялка СПУ 4д состоит из крепкой стальной конструкции с крепежными отверстиями и приваренными кронштейнами, на которые навешиваются все остальные агрегаты.

Пневматические камеры покрышек обеспечивают равномерное распределение давления, обеспечивая тем самым щадящее воздействие на почву. Новая модель — СПУ 8 сеялка отличается следующими важными техническими характеристиками:

Как и СПУ 6 сеялка, модель СПУ 8 имеет кронштейн габаритов, а также специальную подножку, не считая также следоуказателей и системы инжекции. Обычно сеялка СПУ вне зависимости от своей модификации передвигается с помощью таких мощных тракторов, как МТЗ-82, К-701, Б-1523, ДТ-14 А, С-80 и Т-75.

Долгий срок полезной эксплуатации моделей серии СПУ

Любого фермера интересует наряду с надежностью еще и долговечность агрегата, а в этом отношении сеялка СПУ 6д зарекомендовала себя очень хорошо. Будучи достаточно универсальным механизированным средством, такой агрегат хорошо справляется с поставленной задачей, отличаясь при этом высокой эффективностью. Отзывы тех людей, кто применял такие модели на больших посевных площадях, особо отличают возможность регулировки плотности высева семян, а также небольшой уровень топливных затрат.

[tip]При этом модель СПУ достаточно неприхотлива в обслуживании, а хранить ее можно в большом крытом ангаре, защищенном от воздействия любых типов атмосферных осадков.[/tip]

Описание ручной сеялки для моркови смотрите в этой статье.

Узнать принцип работы ручной сеялки точного высева можно тут.

Оптимальные цены на сеялки производства «Лидагропроммаш»

К счастью сеялка СПУ 6, цена которой колеблется в диапазоне от 254 до 435 тыс. рублей, дает возможность приобрести такой агрегат практически любому фермеру. Самое главное, что агрегат себя всецело оправдывает, полностью отрабатывая свое применение за один сезон. В Беларуси СПУ можно достать немного дешевле, что зависит от региональных представителей и дилеров.

Таким образом приобрести сегодня аппарат СПУ будет верным и взвешенным решением каждого дальновидного фермера.

Источник

Как настроить сеялку спу 6

Сеялка СУПН-6, СУПН-8 предназначена для пунктирного посева семян кукурузы, подсолнечника и других пропашных культур с одновременным внесением минеральных удобрением отдельно от семян. Сеялка

СУПН-6 предназначена для работы во всех климатических зонах кроме зоны горного земледелия. Сеялка СУПН-6 агрегатируется с тракторами класса 1,4 (МТЗ, ЮМЗ).

Имея общения со многими сеялкими, я хочу сказать!

Сеялка СУПН-6, СУПН-8 удобна в обращении, легко настраиваема, просто контролировать процесс посева.

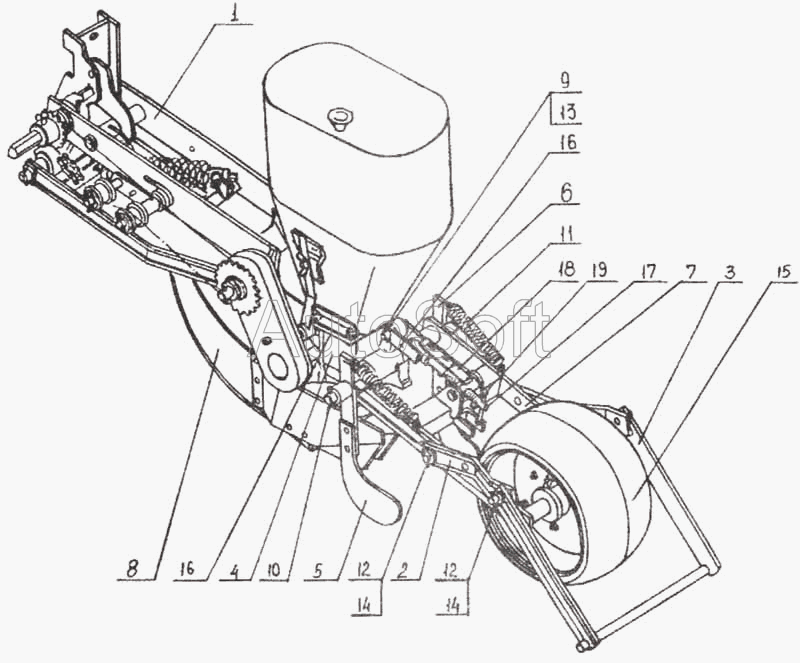

Принцип работы сеялки заключается в следующем. Посредством механизма передач от опорно-приводных колёс осуществляется вращение семявысевающих дисков и пружинных шнеков туковысевающих аппаратов. Вакуум в подковообразной полости крышки высевающего аппарата создаётся либо вентилятором, приводимым во вращение гидромотором от гидросистемы трактора, либо путём разрежения от выхлопной трактора с помощью специальной трубы. Для контроля величины разряжения на вентиляторе или на выхлопной установлен регулировочный клапан с мембранным тягомером, показывающим давление.

Семена присасываются к находящимся в зоне разряжения отверстиям вращающего диска и транспортируются из заборной камеры в зону сброса. Удаление лишних семян, присосавшихся к отверстиям, обратно в заборную камеру осуществляется штырями вилки, установленной в заборной камере аппарата, между которыми при вращении диска проходят присосавшиеся к отверстиям семена. В нижней части аппарата при переходе отверстий из зоны разрежения в зону атмосферного давления семена по одному отпадают из отверстия и укладываются на дно борозды, образованной семенной пятой сошника.

Пружинные шнеки туковысевающего аппарата с левой и первой навивкой выносят удобрения из бункера в воронки. Рассеиватели, совершая колебательные движения у выходных окон воронок, рассредоточивают поток туков, обеспечивая равномерную струю в тукопроводах, а затем в борозды образованные туковыми пятами сошников. Зогортачи закрывают почвой борозды с уложенными в них семенами и удобрениями. Затем находящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой и условия для подтягивания для них влаги. В конце шлейфы или цепь выравнивают рельеф поля и создают мульчированный слой почвы.

1 – звёздочка 13 зубьев;

5 – звёздочка шаг 3,75 – 7 зубьев;

9 – диск из комплекта;

18 – звёздочка 16 зубьев;

Аппарат для высева семян состоит из литого корпуса 14, с заборной камерой и крышки 6, имеющей камеру разрежения, между которыми располагаются высевающий диск 9 с ворошилкой 10 и прокладкой 7. Высевающий диск устанавливается на конце вала 11, который вращается в капроновых втулках 12. На противоположном конце вала на лысках устанавливается звёздочка 18 и закрепляется гайкой.

Вращение на вал передается с помощью цепной передачи 37 звеньев с вала 2 контрпривода, установленного в подшипниках скольжения и подшипнике 3, закреплённым в верхней части корпуса высевающего аппарата.

Цепная передача с вала 2 на вал 11 вращения высевающего диска 9 закрыта крышкой 19. На конце вала 2 предусмотрен шплинт 21, предназначенный для фиксации звёздочки 5 в случае срезания во время работы шплинта 20.

Диск состоит из основания и тонкой металлической накладки, жёстко соединенных между собой. Основания и накладка диска имеют отверстия, расположенные по окружности диаметром 120 мм, причём размеры отверстий в накладке меньше, чем в основании диска, с целью исключения забивания отверстий.

В аппарате диск устанавливается отверстиями меньшего диаметра в сторону заборной семенной камеры и маркировкой « ВС « (внешняя сторона) в сторону камеры разрежения крышки 6 и прижимается ворошилкой 10 к камере разрежения крышки 6.

При высеве семян с удленнёной зародышевой частью необходимо обратить внимание на правильность установки высевающего диска с отверстиями диаметром 5,5 мм в корпус высевающего аппарата.

Для высева семян кукурузы с удлинённой зародышевой частью, а также для очень мелкой фракции подсолнечника, берутся диски без отверстий с последующим сверлением самостоятельно.

Заусеницы на отверстиях диска со стороны присасывания семян не допускаются. При наличии заусенцев, а также, если число отверстий будет больше 22-х, разрежения, будет недостаточно для удержания и транспортировки семян.

Камера разрежения – плоскость подковообразной формы, соединена посредством воздуховода с раструбом вентилятора, или с трубой трактора. Крышка крепиться на корпусе аппарата с помощью шпилек 8.

Для удаления лишних семян присосавшихся к отверстиям высевающего диска, обратно в заборную камеру в верхней её части установлена вилка 4. Поворотом вилки вокруг собственной оси достигается изменение расстояния между её штырями относительно окружности, по которой расположены отверстия высевающего диска.

Расстояние между штырями вилки относительно высевающего диска устанавливается таким образом, чтобы между ними могло пройти только одно присосавшиеся к отверстиям семя.

Регулировкой положения вилки обеспечивается односемянный высев разных по величине семян одним диском.

Необходимое положение штырей вилки относительно отверстий высевающего диска достигается с помощью рычага 16 по шкале 15.

Перемещение рычага относительно шкалы на одно деление соответствует изменению расстояния между штырями вилки на 1 мм.

Рычаг 16 фиксируется путём затяжки гайки барашка. Опоражнивание аппарата производится через окно, закрываемое крышкой 13.

Для проверки присасывания семян перед посевом к отверстиям высевающего диска в корпусе аппарата предусмотрено окно, закрывающееся заслонкой 17.

3. Механизм передач сеялки СУПН-6, СУПН-8

Механизм передач состоит из двух литых боковин 8 и 12, соединнёных между собой тремя стержнями 4. В боковинах на шарикоподшипниках 1 вмонтированы два шестигранных вала: входной 11 и выходной 3.

На входном валу механизма передач установлен блок из трёх звёздочек (12, 19,21), передающий вращательное движение с помощью цепи (43 звена) на блок из пяти звёздочек 10 (13,15,19,23,25) находящихся на выходном валу. Оба блока могут свободно перемещаться вдоль валов.

Кронштейн 7 с роликом 6, установленный на квадратном валу, фиксируется в крайнем положении рукояткой 2, с помощью которой производится также ослабление цепи при её перестановке на нужные звёздочки блоков при изменении передаточного отношения.

С выходного вала механизма передач крутящий момент звёздочкой 4, с помощью приводной цепи (43 звена) передаётся на валы контрприводов высевающих аппаратов (для четверых), соединенные между собой шарнирами. Звёздочкой 6, находящейся на входном валу механизма передач, крутящий момент передаётся на вал (соединнённые шарнирно два вала), туковысевающего аппарата ( туковысевающих аппаратов).

4. Аппарат туковысевающий сеялки СУПН-6, СУПН-8

Предназначен для высева стартовой дозы минеральных удобрений и их смесей в гранулированном, порошкообразном и кристаллическом видах в рядки при посеве культур.

Туковысевающий аппарат состоит из кронштейна 31, на котором закреплён бункер 1 с крышкой 3. На торцевых стенках бункера закреплены воронки 22 с металлокерамическими втулками 19.

В нижней части бункера расположен вал 25 с пружинными шнеками 13 и 29. На втулках 15 вала 25 закреплены рассеиватели 14, расположенные внутри воронок.

Козырьки 38, шарнирно закреплённые на стенках бункера, перекрывают часть высевающего механизма. В дне бункера имеются два люка, закрытые поддонами 36 и закреплённые замком 1.

5. Маркера сеялок СУПН-6, СУПН-8

На сеялке применяются левый и правый маркеры дискового типа, которые предназначены для образования следа незасеянной части поля с целью получения стыковых междурядий и обеспечения прямолинейности движения агрегата при последующих заездах. В основном опускание и подъем маркеров осуществляется гидрофицированным механизмом, управляемым из кабины трактора. Но на практике применяют либо механический подъем или вообще настраивают маркера так чтобы, опускают их только при начале сева.

Каждый маркер имеет штангу с растяжкой, которые шарнирно соединены кронштейном, закреплённым болтами к фланцам рамы. К штангам прикреплены оси, на которых свободно вращаются диски.

Настройка сеялки СУПН-8

1. Установка вылета маркеров сеялки СУПН-6, СУПН-8

Конструкция маркера позволяет водить агрегат по следу маркера при междурядьях 700 мм правым и левым колёсами трактора по середине трактора и по правому колесу трактора.

Устанавливаются вылеты маркеров согласно таблице.
