Как настроить скорость на магнитофоне
Настройка скорости ЛПМ
Как настроить скорость ЛПМ магнитофона без осциллографа и измерительной ленты в домашних условиях.
И так по порядку.
Устанавливаем на компьютер программу генератор звуковой частоты. Скачать можно здесь. Она несложная. Если программу ставить нет желания, то можно скачать звуковую дорожку с записью частоты 1кГц и уровнем в 0 Дб. Ее скачать можно здесь.
На магнитофоне с настроенным ЛПМ производим запись на ленту частоту 1кГц. По длительности — сколько будет угодно. Можно всю сторону ленты. Можно в начале, середине и конце. Уровень записи в данном случае не важен. Лишь бы без фанатического перегруза.
Ставим ленту на настраиваемый магнитофон, а на компьютер любой музыкальный редактор ( Cubase, Cool Edit, SF и т.п. ) Запускаем встроенный EQ с графическим отображением, включаем магнитофон и наблюдаем картинку ( изображение будет зависеть от запущенного EQ ).
Для примера я запустил три разных EQ эквалайзера. Сделаем одну картинку покрупней.
Как видно на графике, пик частоты стоит ровно на позиции 1кГц. Отсюда делаем вывод что скорость ЛПМ в полном порядке.
Можно прослушать дорожку
Если же пик будет не в позиции 1кГц то скорость необходимо регулировать. Рассмотрим эти варианты.
Если пик частоты убежал влево — скорость занижена. Ее необходимо увеличить
Можно прослушать дорожку
Если пик частоты убежал в право — скорость ЛПМ увеличена. Ее необходимо уменьшить.
Можно прослушать дорожку
Желательно посмотреть движение ленты в начале, середине и конце. И установить средний показатель, если движение будет различаться.
На этом настройка может быть закончена. Приятного прослушивания.
Настройка скорости ЛПМ Dual CC-1462. Happy End.
Здравствуйте уважаемое Сообщество.
Спасибо всем откликнувшимся, а особенно нижайший поклон Андрею ( 2350 ). Завершил благополучно свою маленькую эпопею…
Как оказалось, надо было только глаза раззуть, и мозг включить. Я, оказывается, искал документацию на 846-й неправильно вбив в поисковик его модель…))

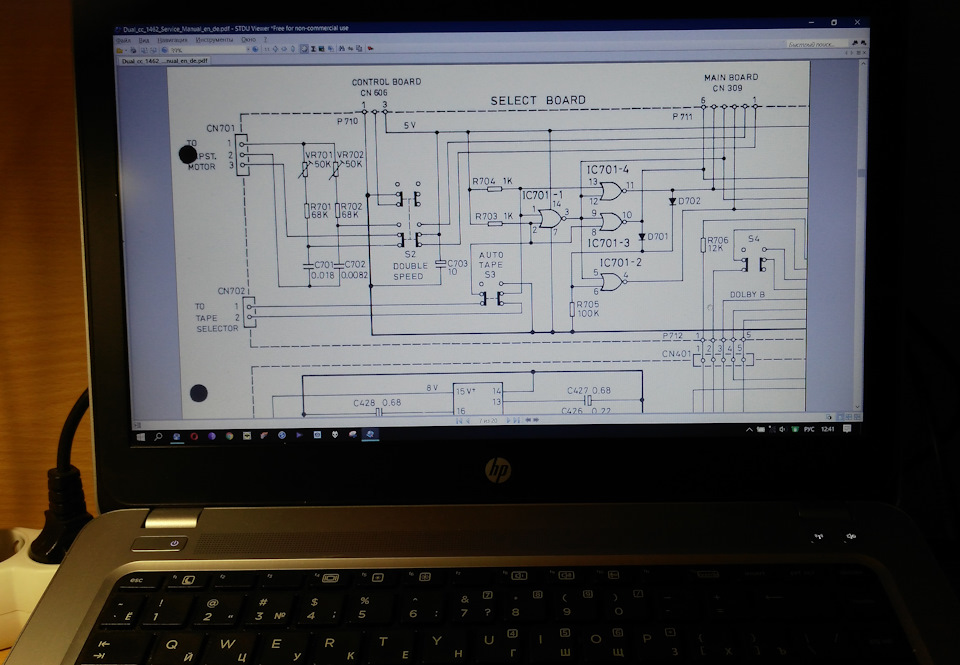

На сайте быстренько нашелся сервис-мануал вполне себе достойного качества.

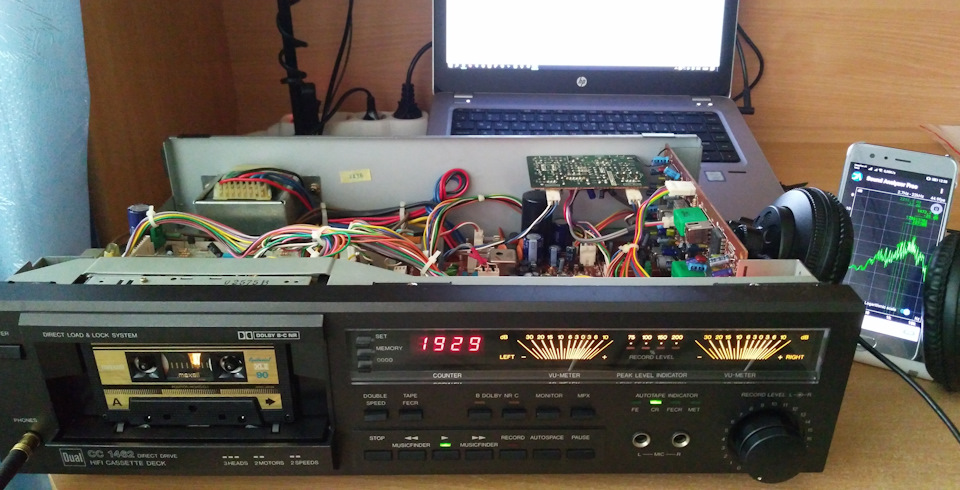

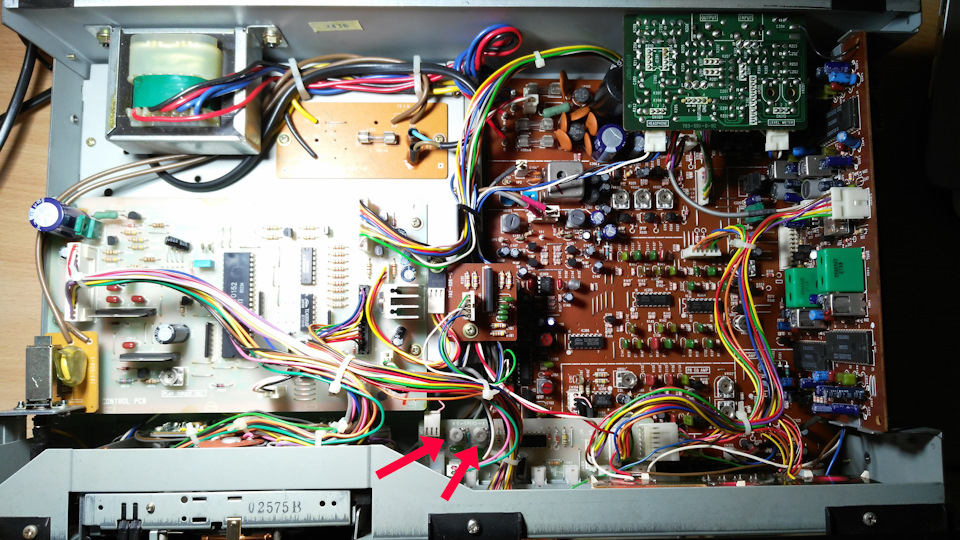

Снова «вид из окна» уже трезвым взглядом…
Куда я смотрел вчерась? Я не знаю.

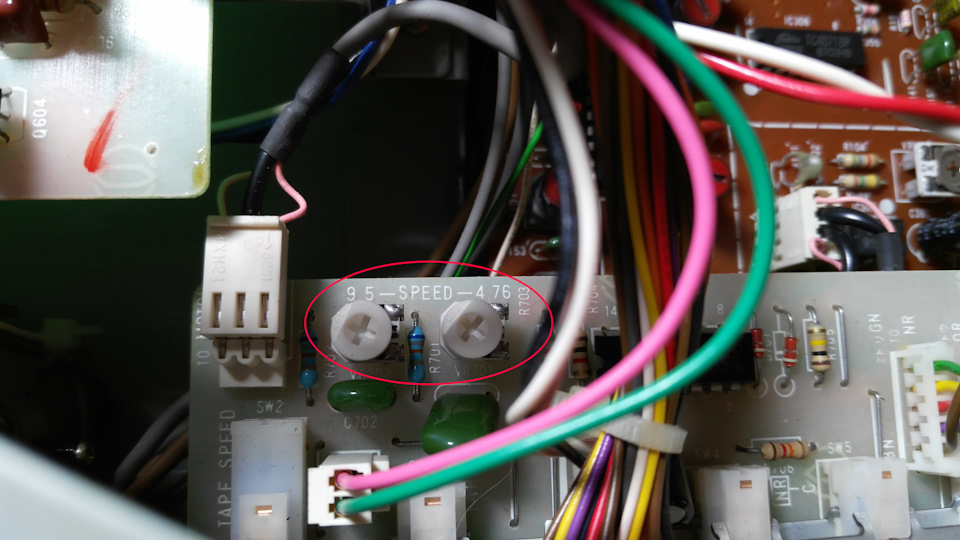

Прямо белым по серому для таких, как Я … (не будем тыкать помидорами в автора поста).=)
Подкрутил, проверил — всё меня устраивает…
Разница — в десятках от Пионера. Теперь и педантичное земноводное успокоилось, и ухи радуются. :))

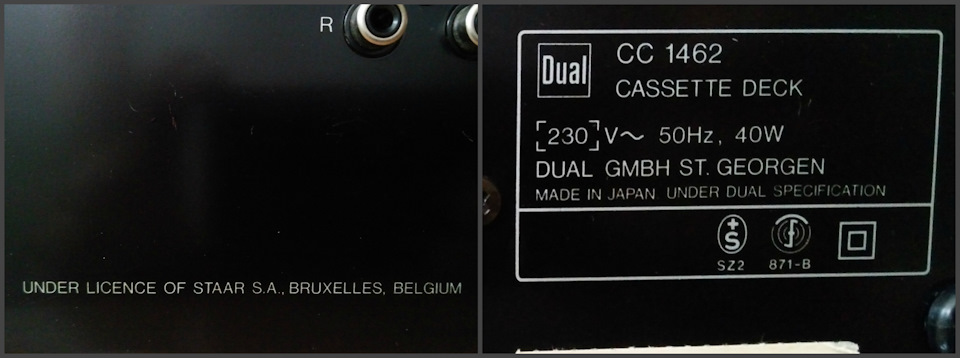

И вот. Я вчера обозвал его японо-бельгийским Гансом.=)
А патаму-шо он такой и есть, и вот этому подтверждение…
Тут тебе и Святой Георгий Шварцвальдовский, и Япония, и бельгийский Брюссель… ))
Вроде и всё. Фэн-шуй восторжествовал. ))
Всем добра, сбычи мечт, хорошей, рабочей аппаратуры, и свободы перемещения! =))
Метки: dual cc-1462
Комментарии 35
=))) Вы мне Фому-неверующего из детской книжки напоминаете! ;))
Кассета записана на Sony TC-K555ESJ. Про кварцевое управление скоростью двигателя в этих аппаратах Вам не надо рассказывать? Да, к своему сожалению, вынужден лишь полагаться на верность записи.
Да, Вы можете днями напролет с линейкой мерить отрезки, сидеть с секундомером, крутить наугад скорость двигателя… Но я выбрал другой путь, который мне больше нравится и менее трудозатратен…
А техника давно уже из посредственностей музыкантов сделала, если Вы обратили внимание…=))
Здоровый скептицизм мной приветствуется. Но в прошлом посте я проигрывал вариант погрешности смарта и проги. Результат — на фото. Причем несколько замеров, и на разных частотах… И по времени… 10 минут, и у меня погрешность по частоте 0,1%. Как переводить в скорость — я не знаю, но думаю, там даже не два ноля после запятой…
Тратить день на настройку Вашим методом — увольте, у меня нет столько времени. 🥴
До чего техника дошла! Так скоро всех музыкантов можно будет поубивать, телефоны сами петь начнут.)) как здоровый скептик, ещё вставлю «гвоздик» : вы настроили скорость своего лпм под скорость лпм, на котором записана тестовая кассета, где факты эталонности того магнитофона, как его настраивали? Ну, про точность с двумя нулями уж вы переборщили, с механическим резистором это вряд ли возможно, (если на вашем магнитофоне он цифровой-снимаю шляпу), в кварцевых вертухах с прямым приводом допуск погрешности не более 0.3%.)
Ну, извините физрука за «умничество».
Что то я очень сомневаюсь, что микрофон в телефоне может бемоли и диезы распознать. Да и програмки эти, сколько ни качал, все по разному показывают уровни частот. Если это не так, тогда на ваш смартфон по логике можно в студиях звукозаписи певцов записывать.
Думаю самый надежный способ тупо разматывать плёнку и считать метры, можно на настройку потратить целый день, зато погрешность можно довести практически до 0.1 — 0.3%, точнее просто крутилка регулятора не сработает.
У меня редми 4х. Стоит прога тон генератор и этот спектр анализатор. Сегодня стебался. Запускал 315,3000,10кгц и 10005гц. Прога показала все один в один.
А есть название программы, хотел бы с эквалайзером своим побаловаться.
Есть. Тут же в теме написана программа. Sound analyzer free
Ну так норм программка, только мой тел. нч ниже 35гц не слышит.
Др чего же красивый аппарат! Прям завидно.
Есть такое. Я сначала мечтал о нём. Еще с тех времен, когда его виджет на AIMP появился… Потом жаба меня в угол задвинула. Потом я её победил. 😊Ещё бы усилок его. Но, говорят, он по звуку фуфло полное. Жалко разочароваться…
Да. И это тоже. Ну, и старость… Так и сказали. Они какие-то с серебром, вроде. Почернели. Стали рассыпаться. Целиком блока нет. По отдельности… Ищу по-тихонечку по разумной цене…
Отличный аппарат! Внутрянка приличная, все лучшее с миру собрано! Но почему в нем Максел? Где настоящие арийские кассеты?))
Хде ж тут взять смайлик со слюнями? 😂Но ни чё, ни че. Мы умеем ждать…
Хде ж тут взять смайлик со слюнями? 😂Но ни чё, ни че. Мы умеем ждать…
Кстати, а чего с Соней? Починил? Или благополучно забыл о ней?))
Почти. Всё починено, но посыпались стрелочки. (( Пружинки. Индикаторам кирдык… Ждёт пока не знаю чего. Вкладываться в неё уже экономически нецелесообразно…
Это все последствия удара.(( Жалко.
Отличный аппарат! Внутрянка приличная, все лучшее с миру собрано! Но почему в нем Максел? Где настоящие арийские кассеты?))
Игорь Олеговичь!
И чем обьясните ваше исчезновение с драйва?
Мы вас тут с собаками по админам сообщества, и всего драйва разыскиваем!
Все отнекиваются.
Добрый день! Чудесная погода, не правда ли?!)))
Игорь Олеговичь!
И чем обьясните ваше исчезновение с драйва?
Мы вас тут с собаками по админам сообщества, и всего драйва разыскиваем!
Все отнекиваются.
У него был маленький пирррифффь. 😎
🙄Не-не. Всему нашлось свое место. 😊
Дюал уже раскурочил?!
И закурочил обратно. 😄
Шурупиков лишних не осталось там, микросхем?)))
Поздравляю с удачным результатом ))
Здравствуйте.
Ставим в настраиваемый аппарат кассету с заранее записанной частотой. Полагаю, можно любой. У меня, например, есть с сигналом 3000 Гц.
На смарт, в районе микрофона, надел наушники. Не знаю, насколько существенно это, но подумалось, что идеально будет, когда источник звука максимально приближен к приемнику (микрофону). Пробовал воспроизводить сигнал на трехполосых АС, но там показания плавают «мама не горюй», и зависят от положения смартфона… Признал наушники оптимальным из имеющегося под рукой.

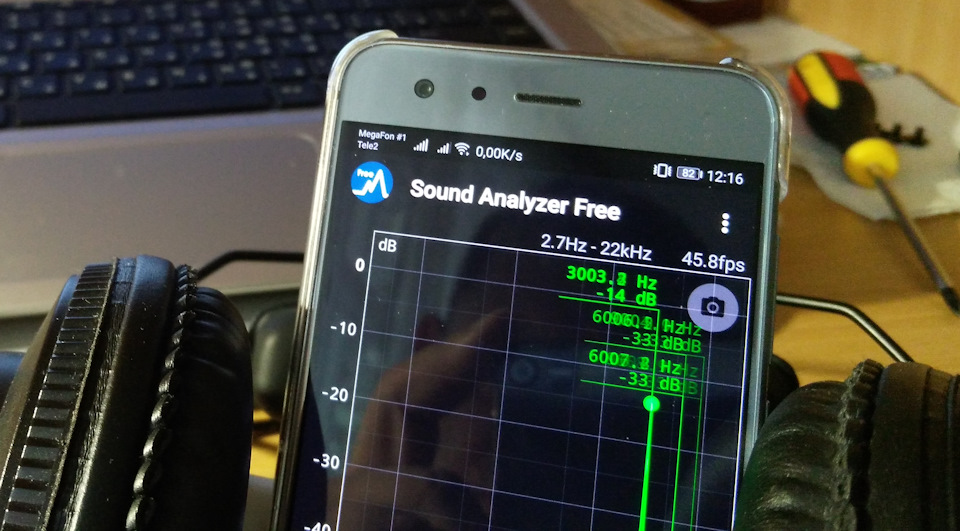

Запустил программку, включил воспроизведение.

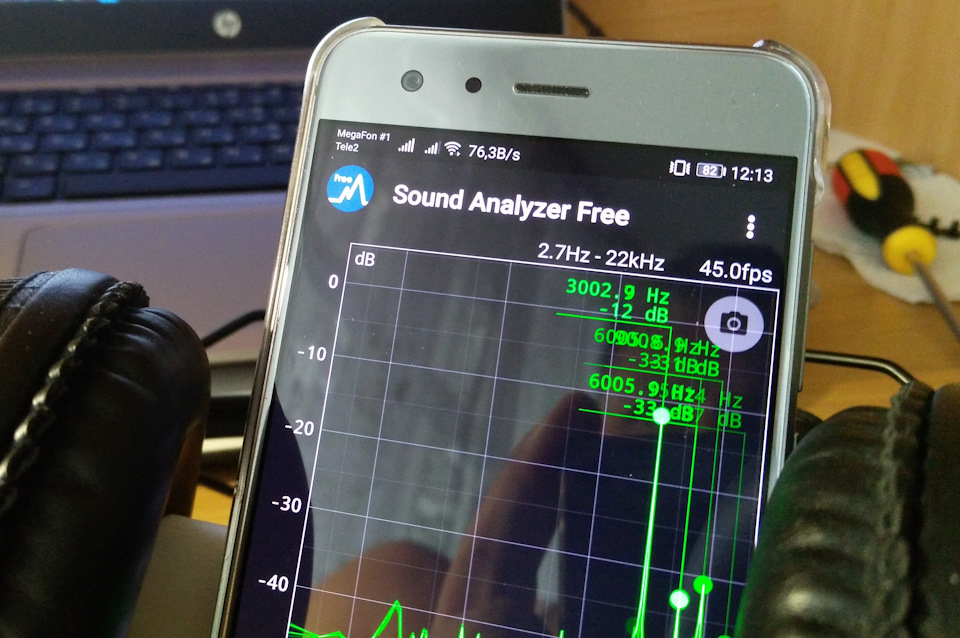

Я вчера получил показание 2985 Гц, т.е. скорость движения ленты меньше эталонной.
Наблюдая в программе частоту, повернул переменный резистор в «+» (обычно это по часовой стрелке).
Добившись максимально близкого показания к эталону (т.е. к 3000 Гц), настройку можно считать оконченной.
Хорошо когда кассета есть.
Здравствуйте. Расскажите, как по этой программе настраивать?
Как настроить скорость на магнитофоне
Я не нашел на своих схемах этой платы.
Может не очень разбираюсь и не увидел ее.
Заранее очень признателен.
