Как натянуть натяжитель ремня грм
Способ натяжения ремня ГРМ
Здравствуйте, уважаемые посетители Драйва!
На днях заметил, что начал щелкать ремень ГРМ. Сразу же заехал в гараж и снял верхнюю половину своей распиленной крышки привода. Действительно, ремень оказался сильно прослабленным. Осмотр показал, что сдвинулся натяжной ролик.
Дело в том, что при предыдущей регулировке натяжения ремня вместе с гайкой ролика начала вращаться шпилька. Начитавшись страшных историй о недолговечности шпильки, я решил ее не трогать, и, отрегулировав натяжение, побоялся сильно заворачивать гайку. Затянул её явно слабо, и вот результат. Хорошо еще, что зубья ремня не перескочили. Понял, что лишний раз трогать этот узел нежелательно, а чтобы не вращать зря гайку, а вместе с ней шпильку, нужен надежный способ проверки и регулировки натяжения.
Предлагаемый во многих руководствах способ проверки натяжения ремня путем его закручивания на 90 градусов усилием 2 кгс не предусматривает измерения этого усилия. Субъективно оценить его очень трудно. В результате ремень либо прослаблен и хлопает, угрожая перескочить, либо перетянут и воет как сбитый мессершмит в советских фильмах.
Вспомнил, что давно где-то читал, что натягивать ремень можно бытовым динамометром с помощью спецключа. Купил на рынке ключ за 50 р., но работать им оказалось невозможно. Пришлось изогнуть его буквой «Г», привернуть сектор и сделать выемки под крючок динамометра. Длина плеча от штырей ключа до точки приложения динамометрической силы 80 мм.
А дальше – всё просто. Надеваем на гайку ведомой шестерни ключ х17 и, слегка постукивая по нему рукой, выбираем слабину ведущей ветви ремня. Далее – вставляем спецключ в отверстия оси ролика, зацепляем стержень ключа динамометром и создаем усилие 2,5…3,0 кгс. Придерживая спецключ за сектор, заворачиваем гайку ролика. Здесь главное – не переусердствовать и не затягивать гайку моментом более 4,2 кгсм, иначе возможен изгиб шпильки с последующим сползанием ремня.
То, замена роликов ГРМ и правильная регулировка ремня

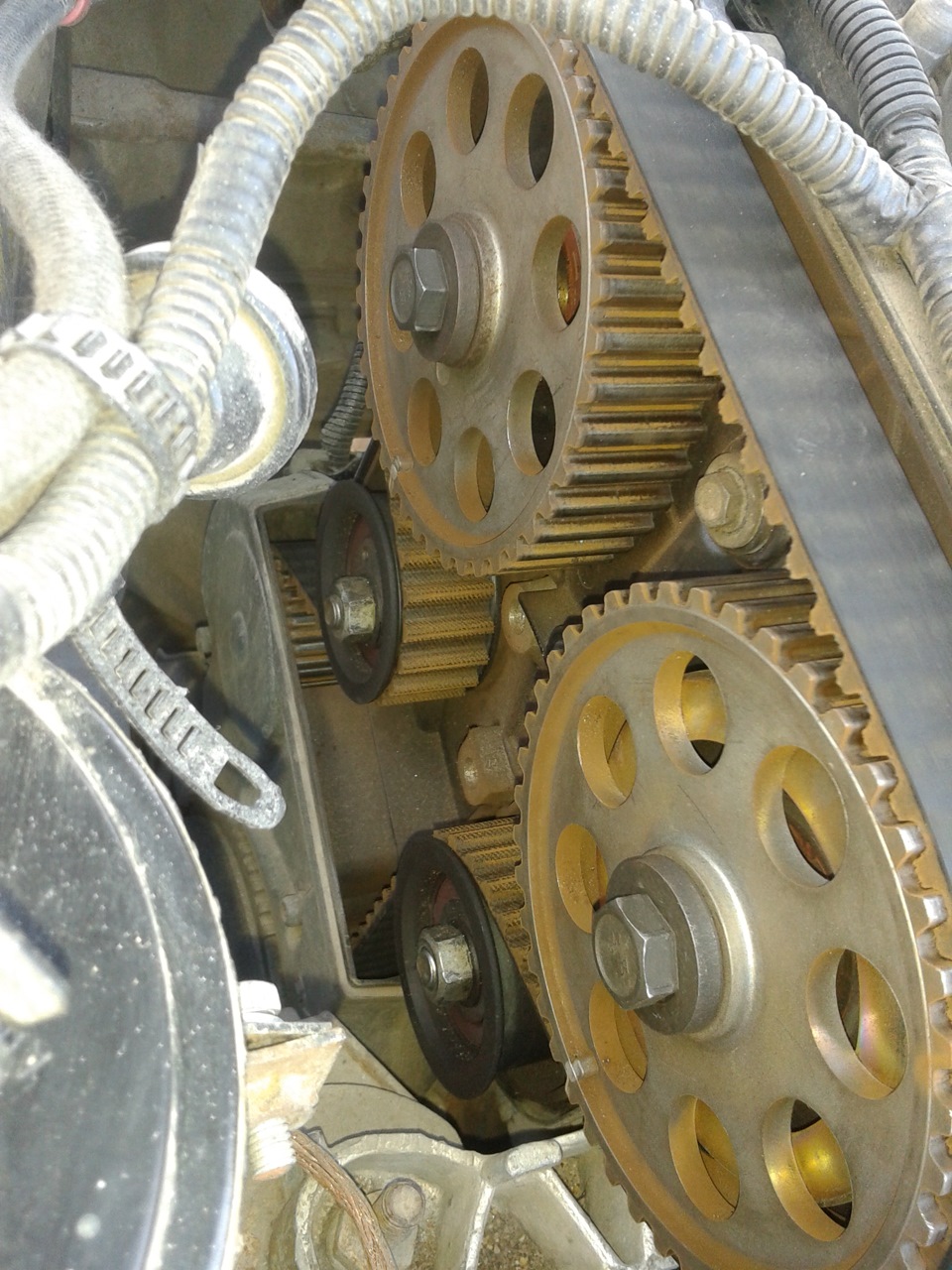

Всем бодрого понедельника, с момента покупки авто я сразу поменял ремень с роликами на новые. Но на сегодняшние день уже накатал 23 тыс км и поэтому руки и голова чесались поменять ролики и отрегулировать натяжение ремня ГРМ. Ролики я взял старые которые когда снимались с машина для замены новых роликов, но как оказалось ролики без износа только смазки не было, следовательно промыл и набил их свежей и рекомендованной смазкой для роликов TOTAL ALTIS SH2 : Смазка высокотемпературная и вуаля ролики как с магазина. С установкой и регулировкой проблем не возникло, сделал специальный прибор для проверки натяжения ремня, также фиксатор шестерней распределительных валов. Снятые старые ролики действительно износились — при шатания в руках они люфтили. Все отрегулировал как положено не по мурзилке а по вот такой записью из сайта www.autolada.ru/viewtopic.php?t=101198&start=125 и проверенно мною
Вы пишите очевидные вещи известные всем. bboyan Методику предложенную ВАЗом видели? «При давлении с усилием 10кгс на ремень инструментом шириной 3мм он должен прогибаться на 5,2-5,6мм. Регулировка проводится на холодном двигателе.» Пристрелить надо создателя такой методы. Во первых, ловить десятые миллиметра скрючившись над двигателем крайне неудобно, во-вторых эта методика однозначно приводит к перетягу, в-третьих 99% СТО вообще не применяют какие-либо приборы при натяжке ремня и в-четвертых сама конструкция двигателя 1,5 не достаточно просчитана на ударные нагрузки ремня (ИМХО например при торможении двигателем с резким включением понижающей передачи), поэтому появился дефорсированный двигатель 1,6 — капитуляция конструкторов ВАЗа перед «трудным» для их понимания ремнем. Комплекс указанных проблем и приводит к ускоренной кончине ремня, у меня складывается впечатление, что его вообще нельзя правильно натянуть. И всё это усугубляется колоссальным количеством подделок.
Подтягивать или ослаблять надо пачучуть, вот прям по 2-3 градуса на натяжном ключе.
Я лично подтягиваю тогда, когда на холодном пуске ремень бьёт по кожуху.
Сразу глушим, натягиваем 2-3 градуса — и ремень уже не бьёт.
Если по-прежнему бьёт — даём ещё 2-3 градуса дотяжки.
Если снять крышку и прокручивать двиг за колесо на 5-й передаче,
то в какой-то момент между шкивами ремень встаёт горбом.
Этот горб и стучит по кожуху, его и надо убирать.
Я лично с 6 попытки правильно настроил ремень, как говорится семь раз отмерь и один раз отрешь!
Замена помпы или как правильно сделать натяжение ремня ГРМ?
В прошлой записи о замене роликов и ремня ГРМ,обнаружил у помпы небольшой люфт, решил не тянуть и поменять помпу.
Искал GM, но видать плохо искал, пришлось купить Hansol(HSC).
Оставил на ночь, сливаться антифриз, для этого воткнул трубку, подставил пластиковую бутылку 10л и пошел домой)
Утром пришел и начал разбирать, делаем все то, что и при замене ремня, пластиковый кожух я не стал снимать, просто открутил его крепёж, отогнул его и извлек помпу, читал, что это сложно сделать, но мне показалось это не сложно.
После того как расслабил болты помпы, слилось еще литр антифриза, так же подставил пластиковую бутылку, вырезав боковую сторону.
В прошлой записи в комментариях, ребята заметили запотевание одного сальника распредвала, я решил посмотреть, скинул шкив и увидел, что это старые высохшие масляные подтеки не из под сальника.
Сальник я тоже приобрел, но в торопях не проверил какой сальник мне дали, а дали мне от двигателя 1.8 он не подходит на 1.6, хорошо что с родным все в порядке т.к заменить его было не чем, а не нужный вернем обратно)))
На вид помпы одинаковые, крыльчатки похожи, литьё корпуса тоже очень похожи, на родной просто нет логотипов, только номер выбит.
Как натянуть ремень грм? Изучение ролика натяжителя. Подробная фото-видеоинструкция. Личный опыт
Приветствую всех в эту осеннюю пору. По замене компонентов грм не было никаких вопросов кроме как нюанса натяжки ремня и индикации ролика грм.
Касаемо 8-клапанников a15sms, g15mf (ланос, нексия, авео, опель) и им подобным моторам с идентичными механизмами натяжения.
Из 3х-часовой эпопеи раздумий без лазания в интернет, а это порой очень полезно для мозгов, когда расчитываешь на свои силы и пытаешься додуматься «А почему именно так?» или «а чё с меткой?», или же «чёто ремень вялый)))» я сделал для себя некоторые выводы:
1) Ролик натяжитель выполняет двойную функцию, натягивает и показывает индикацию натяжения.
Задумывались над тем, для чего вообще этот ролик нужен именно в этом месте? натяжение это не его основная функция.
Основная функция: он увеличивает обхват шестерни коленчатого вала, т.к. площадь соприкосновения ремня с шестернёй не велика, и посути ролик выполняет функцию улучшения сцепления зубьев в этом узле.
Его недостатком является то, что с выполнением функции улучшения сцепления с шестернёй, он усиливает износ ремня, давая дополнительную точку износа и угол изгиба при его работе. Палка о двух концах так сказать)
2) Индикация натяжения ролика нарастает по часовой стрелке, тоесть при надавливании на ремень по сторонам, ролик будет конструктивно перемещаться по своей рычажной конструкции вниз, а индикатор натяжения будет подниматься наверх, тоесть выше неподвижной метки.
3) Для нормальной регулировки натяжения грм рекомендуется выкрутить свечи, т.к. крутить за распредвал при наличии компрессии в двигателе вредно для ремня, зуб ремня должен осуществлять движение от шестерни коленчатого вала, как он крутится с завода, т.к. именно самая высокая нагрузка идёт из-за наличия компрессии в цилиндрах, поэтому крутить ремень грм за болт распредвала не рекомендуется!
4) Как уже обговаривалось во многих постах, непосредственная натяжка ремня в подобных опелёвских моторах делается спомощью поворота водяного насоса ( помпы). Всё это проиходит благодаря расположению вала помпы несимметрично её корпусу, (эксцентрик).
Натяжение ремня грм осуществляется проворотом корпуса водяного насоса по часовой стрелке.
Теперь непосредственно проверка натяжения ремня, в предыдущем посте было показано как выставить помпу изначально, чтобы потом надеть на шкивы ремень и выполнить дальнейшую регулировку.
В этом посте я покажу как вместе с другом мы смотрели индикацию ролика после прокручивания распределительного вала и прокручивания стартером.
Определённо крутить лучше только стартером. После 3х-4х полных оборотов вы увидите полноценную картину по меткам ролика.
Хочу сразу предупредить, чтобы вы всегда стремились к рекомендациям производителя и не нарушали мануалы и инструкции. Натяжение ремня в своём автомобиле я сделал такое, какое посчитал нужным. И все проблемы с моим автомобилем решать только мне. Призываю всех, кто читает эту статью всегда следовать инструкциям по ремонту и обслуживанию вашего двигателя, возможно извлекая отдельные полезные мелочи из прочитанного здесь.
Любительский видеоролик на тему проверки степени натяжения ремня:
Метки в моём видеоролике показывают несколько повышенное натяжение ремня, но эти значения не являются критическим для подшипниковых узлов, наоборот это допуск на первичный незначительный износ ремня и притирку к зубчатым шкивам. Повторюсь, незначительный, тоесть если подвижная метка уже касается прорези то можно считать механизм настроеным. Но лично моё мнение — пускай лучше будет ничтожно малый запас по натяжке, чтобы ремень первую тысячу километров выбрал оптимальное место по зубьям шкивов, особенно если у них есть незначительный износ поверхности.
Есть знатоки, которые уверяли меня в том, что нужно наоборот давать ремню прослабление в связи с тепловым расширением.
Считаю нецелесообразным применять теорию теплового расширения тел в данном механизме, Т.к. с температурой работы данного узла коэффициент теплового расширения в любом материале будет ничтожно мал, что врядли как-то может повлиять на натяжку ремня.
Сильное натяжение может только вывести из допусков тепловые и физические допустимые нагрузки на подшипниках помпы и ролика, но при этом он должен быть конкретно перетянут, например вот так, такая натяжка ремня сократит срок службы ременной передачи в разы:
Надеюсь, моя информация была вам полезной.
Спасибо за внимание!
Натяжка ремня ГРМ: алгоритм действий
Ремень ГРМ – элемент в конструкции двигателя, который соединяет распредвал и коленвал, организуя своевременное открытие и аналогичное закрытие клапанов. Ременный привод должен быть всегда хорошо натянут, вследствие этого инженеры ввели в конструкцию газораспределительного механизма специальные натяжители. Мало кто знает, но от грамотной настройки натяжения зависит не только срок службы самого ремня, но и узла в целом. Более подробно о том, как натянуть ремень ГРМ, и когда такая операция может потребоваться, поговорим в приведённой сегодня статье.
Пара слов о важности правильной натяжки
Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.
Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.
Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.
Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:
Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.
Когда требуется натяжка ремня
Рассмотрев предыдущей пункт статьи, наверное, было не сложно понять, что следить за правильностью функционирования ГРМ довольно-таки важно. В том числе стоит придерживать на должном уровне натяжение ременного привода. К слову, натяжка проводится лишь в двух основных случаях:
В ситуациях, не соответствующих отмеченным выше, трогать ременный привод механизма попросту не стоит. Особенно, если мотор работает стабильно, без ярко выраженных проблем.
Процедура натяжки
Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:
Непосредственно процедура натяжки проходит так:
Примечание! В процессе проведения ремонтных работ действовать нужно аккуратно, не повреждая смежные элементы ГРМ. Нередко неосторожность неопытных авторемонтников усложняет им жизнь необходимостью проведения дополнительного ремонта.
Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!
