Техническое обслуживание поршневого компрессора
К обслуживанию компрессора допускаются лица, ознакомленные с его устройством и правилами эксплуатации, прошедшие инструктаж по технике безопасности и оказанию первой помощи.
Во время работы оператор обязательно должен использовать защитные очки для защиты глаз от чужеродных частиц, поднятых струёй воздуха.
Компрессор необходимо расположить на горизонтальной поверхности пола, в устойчивом положении.
Не допускать воздействия на компрессор атмосферных осадков.
В помещении, где расположен компрессор, обеспечить хорошую вентиляцию (проветривание), следя за тем, чтобы температура окружающего воздуха поддерживалась между плюс 5 и плюс 40 С.
Всасываемый компрессором воздух не должен содержать пыли, паров любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных растворителей или красителей, токсичных дымов любого типа. При температуре окружающего воздуха выше 30 С забор воздуха на всасывание компрессором рекомендуется осуществлять не из помещения или принимать специальные меры для уменьшения температуры окружающего компрессор воздуха.
В случае критических помещений (присутствие частиц пыли различного рода) необходимо чаще заменять воздушные фильтры. Значительное снижение пропускной способности фильтров может привести к выходу из строя всасывающего, нагнетательного или обратного клапана.
Использование компрессора строго ограничено сжатием воздуха, поэтому он не может быть использован для каких-либо иных газов.
Использование сжатого воздуха для различных предусмотренных целей (наддув, пневматический инструмент, окраска, мытьё со средствами на водной основе и т.д.) обусловлено знанием и соблюдением норм, предусмотренных в каждом из таких случаев.
При подсоединении компрессора к линии распределения, либо исполнительному устройству необходимо использовать пневмоарматуру и гибкие трубопроводы соответствующих размеров и характеристик (давление и температура).
Сжатый воздух представляет собой энергетический поток и поэтому является потенциально опасным. Трубопроводы, содержащие сжатый воздух, должны быть в исправном состоянии и соответствующим образом соединены. Перед тем, как установить под давление гибкие трубопроводы, необходимо убедиться, что их окончания прочно закреплены.
Не использовать гибкие трубопроводы для перемещения инструментов.
Перед началом работы необходимо проверить:
-правильность подключения к питающей сети и заземлению;
-целостность и надёжность крепления защитного ограждения клиноременной передачи;
-надёжность крепления опор и амортизаторов компрессора;
-целостность и исправность предохранительного клапана, органов управления и контроля.
Для технических проверок руководствоваться «Руководством по эксплуатации», «Правилами устройства электроустановок» и «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением».
По завершении ремонтных работ установить на свои места защитное ограждение и детали, соблюдая при включении те же меры предосторожности, что и при первом запуске.
Меры безопасности при эксплуатации ресивера:
-правильно использовать ресивер в пределах давления и температуры, указанных на табличке технических данных завода-изготовителя;
-постоянно контролировать исправность и эффективность устройств защиты и контроля (прессостат, предохранительный клапан, манометры);
-не размещать ресивер в помещениях с недостаточной вентиляцией, а также в зонах,
-подверженных воздействию тепла и вблизи легковоспламеняющихся веществ;
-не подвергать ресивер вибрациям, которые могут вызвать разрывы сварных швов из-за усталостной прочности металла;
-ежедневно производить слив конденсата, образующегося в ресивере.
При эксплуатации ресивера необходимо соблюдать требования «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением».
Эквивалентный уровень звука в контрольных точках, на расстоянии 1,0 м от компрессора работающего в режиме ПВ 60%, не должен превышать 80 дБА.
При превышении уровней шума выше допустимых необходимо использовать индивидуальные средства защиты по ГОСТ 12.4.051-87.
Погрузочно-разгрузочные работы должны производиться в соответствии с транспортной маркировкой на таре.
Утилизация использованных масел и конденсатов должна осуществляться с соблюдением соответствующих нормативов в силу того, что эти продукты загрязняют окружающую среду.
При эксплуатации компрессора должны соблюдаться «Общие правила пожарной безопасности для промышленных предприятий «.
-эксплуатировать компрессор с неисправной или отключенной защитой;
-вносить какие-либо изменения в электрическую или пневматическую цепи компрессора или их регулировку. В частности изменять значение максимального давления сжатого воздуха и настройку клапана предохранительного;
-включать компрессор при снятом ограждении клиноременной передачи;
-при работе компрессора прикасаться к сильно нагревающимся деталям (головка и блок цилиндров, охладитель, детали нагнетательного воздухопровода, рёбра охлаждения электродвигателя);
-осуществлять механическую обработку или сварку ресивера. В случае дефектов или коррозии необходимо полностью заменить его, так как он подпадает под особые нормы безопасности;
-прикасаться к компрессору мокрыми руками или работать в сырой обуви;
-направлять струю сжатого воздуха на себя или находящихся рядом людей;
-допускать в рабочую зону детей и животных;
-производить окрасочные работы в непроветриваемом помещении или вблизи открытого пламени;
-хранить керосин, бензин и другие легковоспламеняющиеся жидкости в месте установки компрессора;
-оставлять без присмотра компрессор, включенный в сеть;
-производить ремонтные работы компрессора включенного в сеть и без снятия давления в ресивере;
-транспортировать компрессор под давлением.
Для обеспечения долговечной и надежной работы компрессора выполняйте следующие операции по его техническому обслуживанию:
Характеристика смазочного материала
Для смазки блока поршневого рекомендуется использовать, не смешивая, следующие марки компрессорных масел для поршневых воздушных компрессоров (или аналогичные по требованиям и качеству):
SHELL Corena P 100
CASTROL Aircol PD 100
ESSO Kompressoroel 30 (VCL 100)
Подготовка компрессора к работе, первое включение и порядок работы
Важно, чтобы первый запуск компрессора произвел обученный персонал, осуществляющий различные виды контроля в соответствии с инструкциями.
Аккуратно вскройте упаковку, проверьте комплектность, убедитесь в отсутствии повреждений.
Установите на ресивер колеса или амортизаторы, установите компрессор на ровной горизонтальной площадке, обеспечив свободный доступ к выключателю и крану подачи воздуха потребителю. Для обеспечения хорошей вентиляции и эффективного охлаждения необходимо чтобы ограждения ременной передачи находились на расстоянии, как минимум, 1 метра от стены. Пол помещения в месте установки компрессора должен быть из несгораемого материала и маслоустойчивым.
Проверьте соответствие указаний табличек на блоке поршневом, ресивере, электродвигателе и данных настоящего руководства по эксплуатации.
Проверьте по маслоуказателю уровень масла в картере блока поршневого — он должен находиться в пределах красной метки смотрового стекла. При необходимости долейте до среднего уровня компрессорное масло, рекомендованное настоящей инструкцией. Не допускайте утечек масла из соединений и попадания масла на наружные поверхности компрессора.
Проверьте соответствие напряжения питающей сети.
При электрическом подсоединении особое значение имеет последовательность фаз, так как это определяет направление вращения вала блока поршневого, которое должно соответствовать стрелке на защитном ограждении клиноременной передачи (корпусе электродвигателя) и на шкиве блока поршневого. Направление потока воздуха от шкива-вентилятора на поршневую группу.
Необходимо подчеркнуть, что даже небольшое время вращения двигателя в обратном направлении может привести к отказу компрессора.
Надёжно соедините компрессор с потребителями сжатого воздуха, используя соответствующую пневмоарматуру и трубопроводы.
При первом запуске, а также после длительного периода бездействия, рекомендуется на воздушный фильтр капнуть несколько капель компрессорного масла.
Пуск и останов компрессора должны производиться только выключателем на прессостате. После пуска компрессора, по мере расхода воздуха потребителем, реле давления прессостата автоматически выключает и включает его, поддерживая давление сжатого воздуха в ресивере. При первом пуске, а также при каждом повторном включении проверяйте соответствие направления вращения, указанное на защитном ограждении клиноременной передачи (корпусе электродвигателя) и шкиве блока поршневого.
Прессостат отрегулирован на предприятии-изготовителе, и не должен подвергаться регулировкам со стороны пользователя.
Установка давления сжатого воздуха на выходе осуществляется регулятором давления (при его наличии) следующим образом:
-при открытом кране необходимо потянуть вверх за рукоятку регулятора давления и вращать ее по часовой стрелке для увеличения давления или против часовой стрелки, чтобы уменьшить давление;
-после проверки заданного значения давления по манометру, следует нажать на рукоятку, тем самым зафиксировав выбранное значение;
Количество вырабатываемого воздуха зависит от давления в ресивере и от его расхода — при избыточном расходе манометр показывает низкие значения.
Компрессор оборудован устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.
После того, как двигатель остынет до допустимой температуры, поворотом выключателя, расположенного на корпусе прессостата, включается устройство тепловой защиты.
Во избежание выхода из строя двигателя, вмешательство в систему тепловой защиты недопустимо.
Компрессоры СБ4/С-50.J2047, СБ4/С-100.J2047 оборудованы устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.
На компрессорах СБ4/С-24.J1047А, СБ4/С-50.J1047А, СБ4/С-24.J1048, СБ4/С-50.J1048 конструкцией не предусмотрено устройство тепловой защиты от перегрузок, поэтому их подключение к сети необходимо осуществлять через автоматический выключатель (характеристики С или D) со следующими параметрами:
-10А — для моделей мощностью 1,5 кВт;
-16А — для моделей мощностью 1,9 кВт.
Для правильного использования и нормальной работы компрессора необходимо учесть, что номинальный режим работы — повторно-кратковременный с повторяемостью включения (ПВ) до 60%.
По окончании работы полностью выпускайте воздух из ресивера.
Мелкий ремонт. Часть II. Ремень компрессора кондиционера.

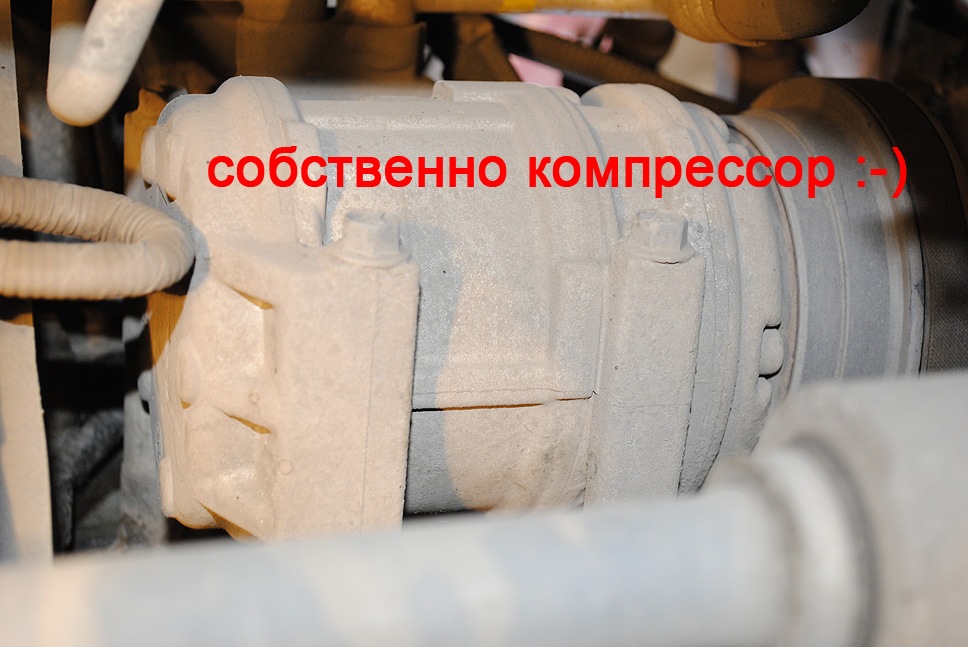

Тут подробно распишу, как поменять ремень компрессора кондиционера, вдруг кому пригодится. Страшного ничего вообще! Начало рассказа можно использовать в качестве руководства по смене ремня генератора:-)
Итак, поехали!

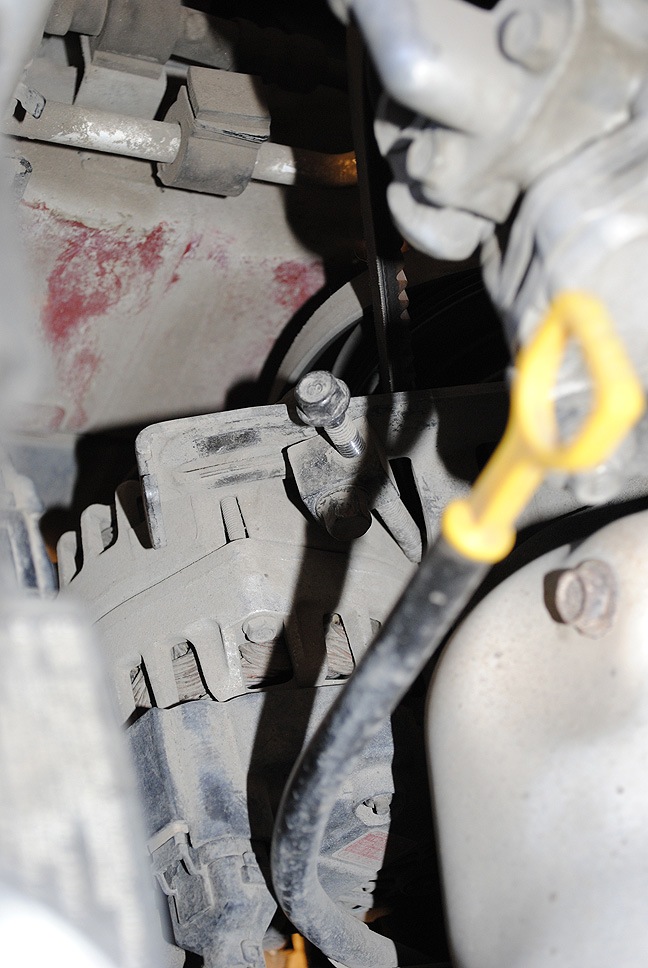

1. Ключом на 10 (или на 12) откручиваем болт натяжения ремня генератора (далее — гены) — в кружочке:
2. После того, как отпустили болт №1 тем же ключом крутим головку болта №2, освобождаем подвижную серьгу:
3. Двигать гену еще рано! Снизу тем же ключом отпускаем болт №3. Если гена двинулся без отпускания, значит нижний болт не был затянут… Так-то ниче страшного, но не технологично! Нельзя двигать гену при затянутом болте №3, ибо можно отломать ему ухо крепления, а это уже длинная песня… В общем, ныряем и отпускаем болт №3:
4. Берем гену всей ладонью, нежно, как попку любимой женщины, и так же нежно двигаем от себя к мотору:
5. Все, скидываем ремень гены! Если гена не хочет двигаться вперед, обратите внимание, возможно натяжная шпилька уперлась в блок и не дает движения…
Обратная сборка с заменой ремня гены — это и вся замена ремня. Сборка в обратной последовательности и не забудем протянуть болт №3!
6. Ныряем под тачку с ключом на 10 в зубах (или на 12, уж простите, не записал) 🙂 Над правым приводом видим кронштейн и натяжной болт ремня привода кондиционера — №1. Отпускаем.
Тут есть момент: болт пойдет по резьбе, но натяжной ролик не двинется и через 1,5-2 оборота усилие на натяжном болте резко возрастет! Думать, что прикипел или заржавел — ОШИБОЧНО! Лезем наверх и отпускаем бот №2 О Б Я З А Т Е Л Ь Н О!
7. Всё, ныряем в яму и распускаем натяжной ролик. Снимаем ремень.
8. Я этот ролик за каким-то лешим скрутил совсем:-) Ну, посмотрел, подшипник там закрытого типа (еще бы! почти под пузом у тачки!), мазать нечего… Износ ролика есть, но конусность очень маленькая… При обратной сборке долго ломал голову, почему грязезащитные крышки не обжимают ролик на стержне:-)))
9. Вот такой ремень я снял…

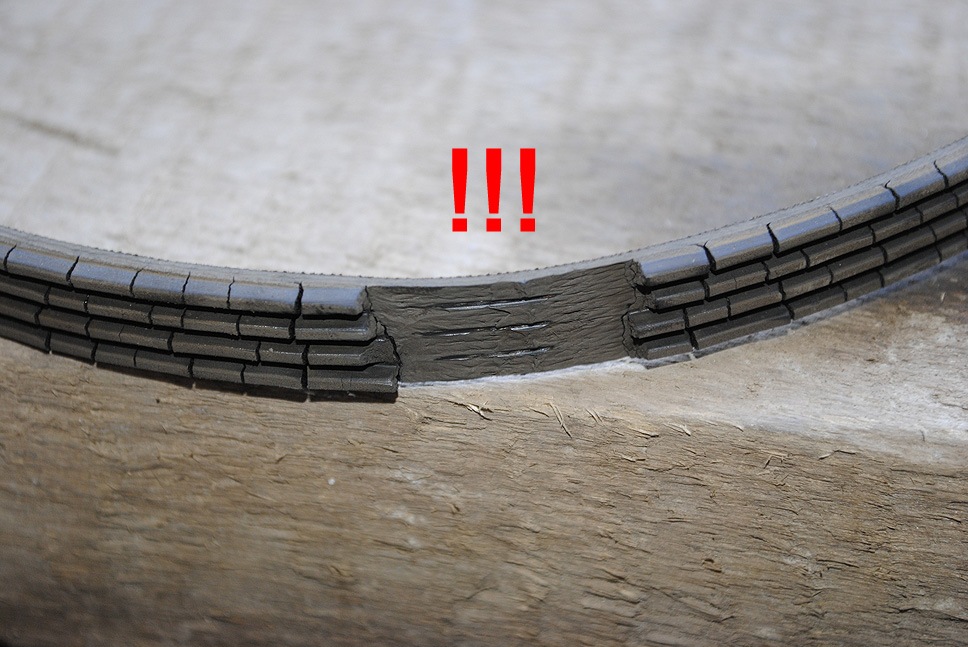

Жуть просто! Могло порвать в любой момент!

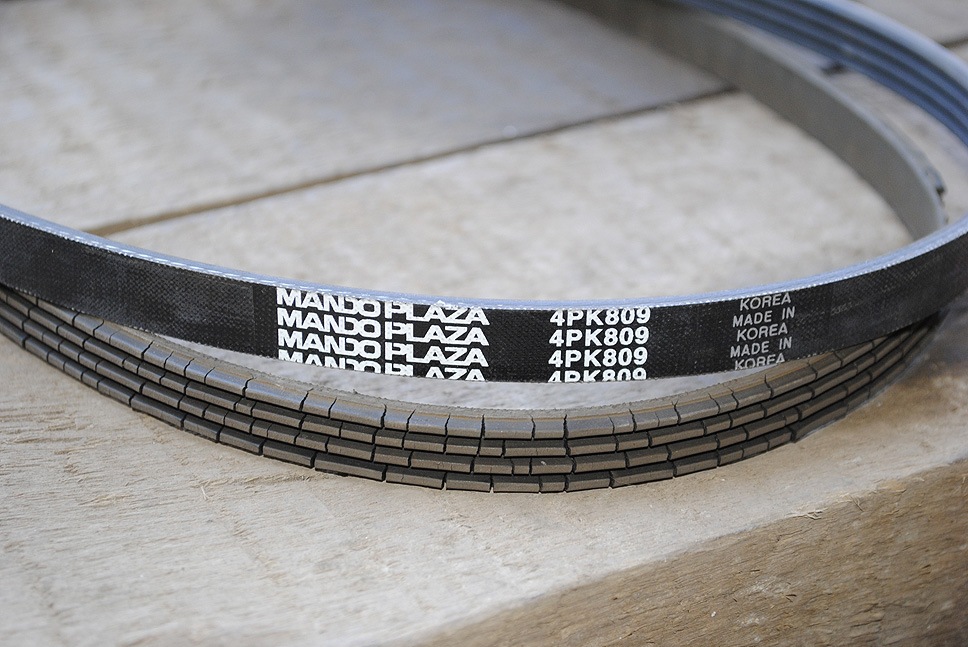

10. Что называется, почувствуйте разницу!:-)))
11. Сборка ведется в обратной последовательности. После окончания регулировки натяжения ремня (я регулировал по наитию:-))) ) и заключительной обтяжки гайки крепления ролика, нанес резьбовой герметик (приглядитесь, такая синеватая жижица на конце резьбы)
Вот и всех делов. Не, ну времени конечно потратилось вагон, но исключительно потому что в первый раз, да к тому же торопиться было ну совсем некуда… Всё хотелось обстоятельно рассмотреть и сделать…
KIA Cerato 2006, двигатель бензиновый 1.6 л., 105 л. с., передний привод, механическая коробка передач — плановое ТО
