Замена цепи ГРМ 1NZ-FE
На ноябрьские праздники задался целью поменять цепь. Цепь не звенела, двигатель работал ровно. Предпосылки были лишь в подтекающем сальнике лобовины и аналогичной проблемой с прокладкой клапанной крышки. Заодно, хотелось проинспектировать состояние двигателя на масляные отложения. Пробег на момент ремонта составлял 230 000 не скрученных километров. Цепь стояла оригинальная, почти уверен, что еще заводская.
Перед ремонтом консультировался с приятеле, много лет занимающимся ремонтом, в том числе Toyota. Он был очень удивлен моему порыву по замене цепи, т.к. на основываясь на свой опыт он считал, что цепь на наших машинах, при должном уходе ходит по 500 000 км. На Прадо цепь вообще рассчитана на весь срок службы авто.
Завелась с первого раза и сразу заглохла. Затем схватывала и стала глохнуть, пока не помог дросселем. Видимо из-за новых свечей.
На данный момент проехал чуть более 1000 км., вроде все норм. (уже более 50 000 км.)
В итоге:
• двигатель чистый, со слегка желтой масленой пленкой. Напомню пробег 230ткм. Масло первые 4 года жизни в России «Eneos 5W-30», сейчас уже второй год лью «Toyota 5W-30» из жестяной банки. Замена раз в 5-7ткм. Расход масла 200-400гр. на 5-7 т.км.
• Натяжитель цепи при замене был выдвинут максимум на треть. Уверен, что с ним отъездил бы еще 200ткм.
Замена цепи ГРМ, натяжителя, сальников клапанов, 1NZ
Кому интересно и не очень, да и так, для памяти…
Процедура по замене не сложная но муторная.
Есть для начала подробное видео на этом канале
Сливаем масло с мотора и антифриз.
Снимаем все что мешает чтобы добраться до крышки: генератор, домкратим мотор и снимаем подушку, шкиф помпы надо открутить и саму помпу долой ( в помпе еще останется часть охлаждайки), шкиф колен вала открутить можно так
важно не потерять маленькую шпонку от шкива.
Когда все что мешает будет откручено, настало время самой крышки, болтов много, скручиваем внимательно все, один спрятан в углублении по середине крышки, 2 болта и гайки большие по углам
. Болт под шестигранник откручивать не надо, это окошко для стопора натяжителя.
По итогу крышка должна поддаться, если не идет, не усердствуем, все алюминиевое.
После снятия, края крышки и на самом двигателе надо зачистить от герметика, крышку лучше поставить вертикально чтобы остатки масла стекли с маслянного насоса, в дальнейшем оно не будет мешать при установке.

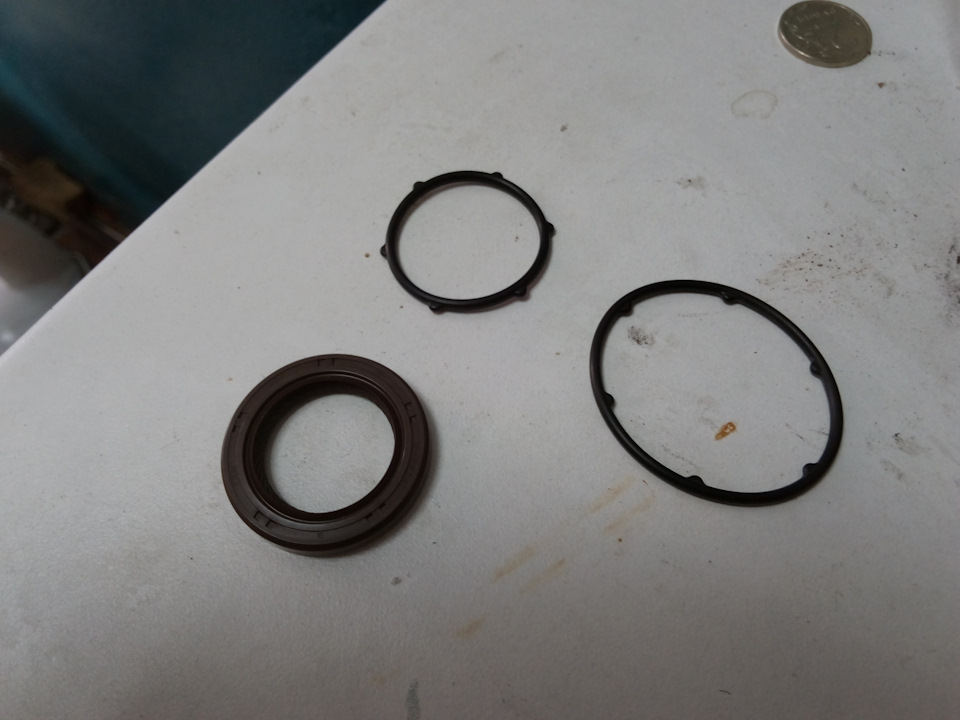

резиновые кольца помеченные красным, снимаем они одноразовые.
Далее я приступил к замене маслосъемных колпачков пока цепь снята.

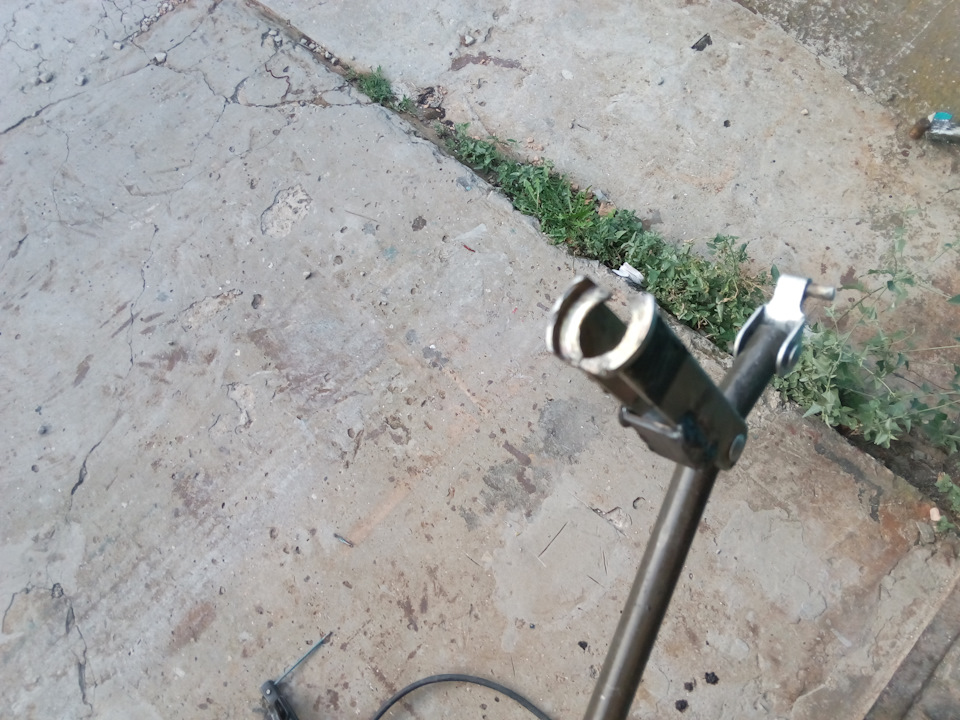

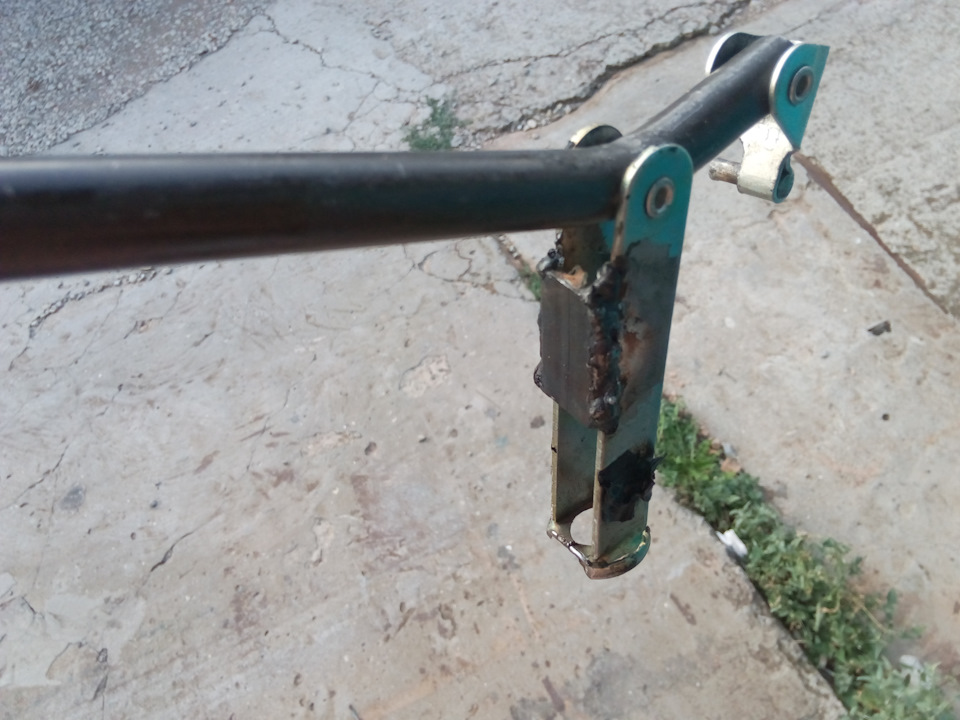

Ничего сложного, но то что их 16! Это жуть. К тому же у меня был съемник для 8ми клапанного мотора (от четырки) ПРишлось мастерить. Клапана как и сами толкатели, пружины, меньше чем на четырке, пружины мягче. ВОт что получилось:

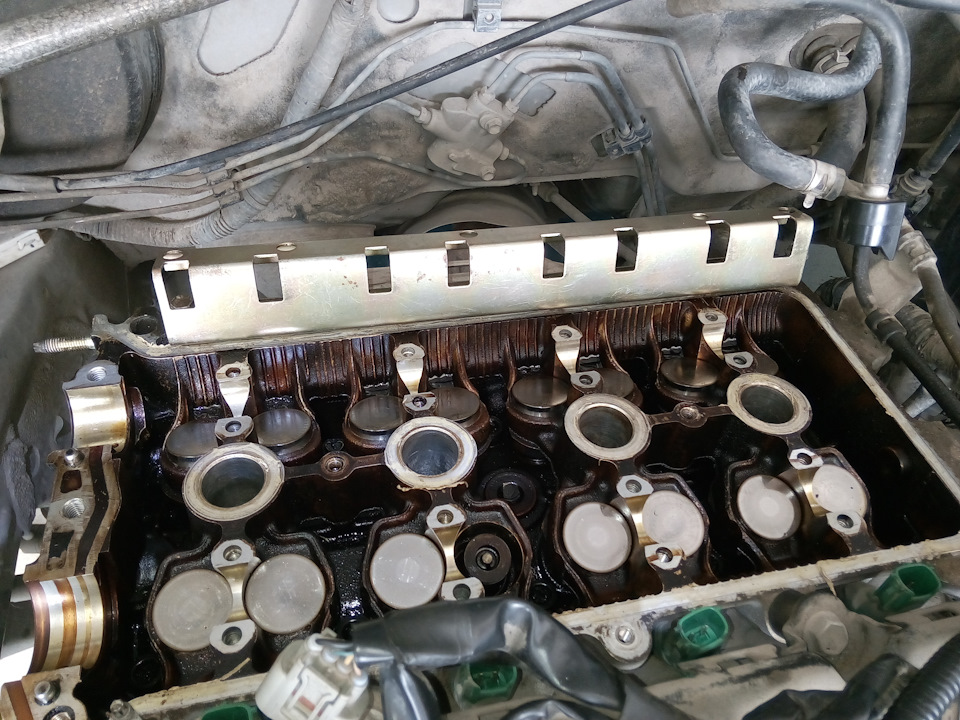

Планка для выпускных клапанов ложится так :
с торца подпиливаем-
Для впускных клапанов планка ставится так:
Чтобы разсухарить клапана, выводим поршни вверх, сначала будут 1й и 4й, меняем на них сальники, потом прокручиваем, будут 2й и 3й меняем на них. Сальники садятся лекго пальцем, с характерным щелчком. После я их немного простучал, без фанатизма.
Сборка.
Сначала выводим в исходную 1й поршень и ставим распред валы в районе меток.Для большей уверенности ставим шкиф колен вала и выводим на «0». Кидаем цепь. На ней есть 2 оранжевых звена, и одно желтое, как раз для установки по меткам. Оранжевые на распредвалы, желтое- на колен вал.Эти звенья служат только для установки по меткам валов, после проворота валов они собьются. На колен вале есть так же небольшая выемка — метка.

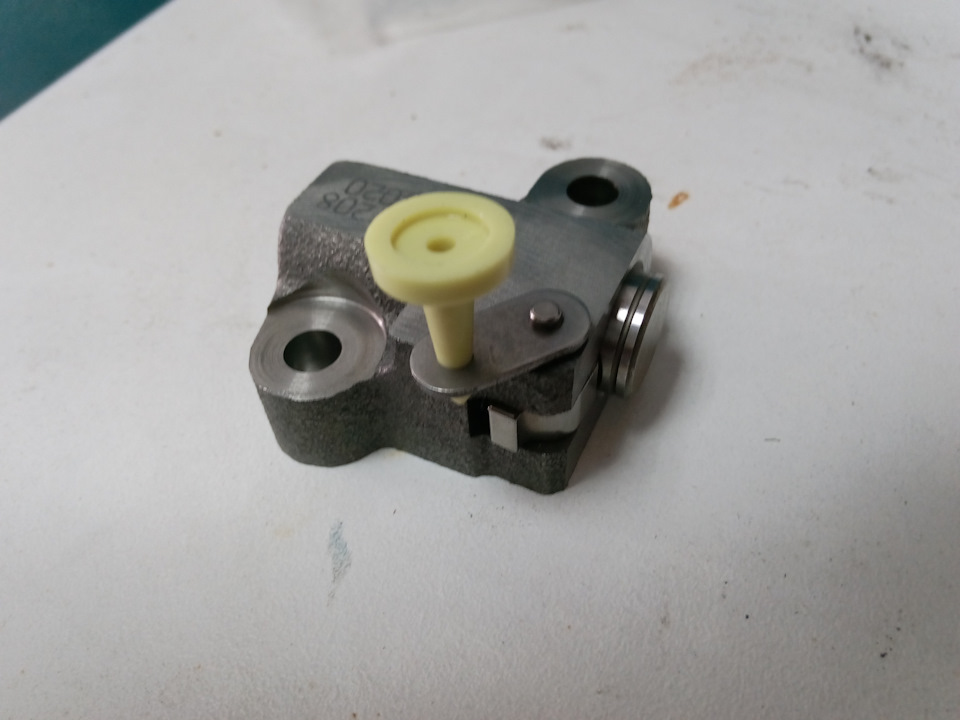

После всего этого ставим натяжитель,
полость вытираем обезжириваем чтобы все было чисто. Спускаем чеку, цепь натянется.
Все полости обезжириваем, ставим новый сальник коленвала.
прокладки. И наносим герметик на крышку.
Ставим, обращаем внимание на сальник коленвала, после того как он наденется, крышка встанет на свое место.
Дальше все закручиваем В обратном порядке.
Замена цепи ГРМ 1NZ-FE
Ровно год назад, на ноябрьские праздники, задался я целью поменять цепь ГРМ. Впоследствии, написал отчет в своем БЖ о замене цепи.
С того момента прошло куча времени, пост же иногда почитывали, реже комментили, но буквально пару месяцев назад, его стали посещать десятки человек в день. На сегодня отчет набрал уже более 4000 просмотров.
С чего бы это?
Наверное, возраст и пробег наших автомобилей подходит к плановой замене цепи. Видимо все и подкрепляются опытом перед грядущим ремонтом 🙂
Если тема действительно интересна, значит, нужно поделится информацией в сообществе:)
Мой Филдер, как раз на днях прошел 250000 тыс. км.
По этому событию, я даже нарисовал соответствующую, отличительную наклейку
Предыстория.
Цепь не звенела, двигатель работал ровно. Предпосылкой был лишь только подтекающий сальник «лобовины» и аналогичная проблема с прокладкой клапанной крышки. Заодно хотелось проинспектировать состояние двигателя, на масляные отложения. Пробег на момент ремонта 230 000 не скрученных километров. Цепь стояла оригинальная.
Перед ремонтом консультировался с приятелем, много лет занимающимся ремонтом, в том числе Toyota. Он был очень удивлен моему порыву по замене цепи, т.к. считает, что цепь на наших машинах ходит по 500 тыс. (при должном уходе). На Прадо, рассчитана на весь срок службы автомобиля.
Завелась с первого раза и сразу заглохла. Затем схватывала и глохла, пока не помог дросселем. Возможно из-за новых свечей.
На данный момент проехал чуть более 1000 км., вроде все норм. (уже проехал 22 000 км. прим. 11.11.2015 г.)
В итоге:
• двигатель чистый, со слегка желтой масленой пленкой. Напомню пробег 230ткм. Масло первые 4 года жизни в России «Eneos 5W-30», сейчас уже второй год лью «Toyota 5W-30» из жестяной банки. Замена раз в 5-7ткм. Расход масла 200-400гр. на 5-7 т.км.
• Натяжитель цепи при замене был выдвинут максимум на треть. Уверен, что с ним отъездил бы еще 200ткм.
Замена цепи 1NZ-FE, 2NZ-FE, Двигатель Тойота, Метки ГРМ
Замена цепи ГРМ 1NZ-FE 2NZ-FE
откройте фото в отдельном окне
Снятие цепи ГРМ 1NZ-FE
1. Слейте охлаждающую жидкость и моторное масло
2. Снимите правое переднее колесо.
3. Снимите нижний правый кожух защиты двигателя и уплотнение подкрылка.
4. Снимите ремни привода навесных агрегатов и генератор.
5. Снимите шкив насоса и насос охлаждающей жидкости.
6. Снимите крышку головки блока цилиндров.
а) Отверните четыре гайки и снимите декоративную крышку головки блока цилиндров. •
б) Снимите катушки зажигания (см. главу «Система зажигания»).
в) Отсоедините два шланга системы принудительной вентиляции картера от головки блока цилиндров.
г) Выверните болт и снимите кронштейн проводки.
д) Выверните семь болтов и две гайки, снимите две шайбы, крышку головки блока цилиндров и прокладку.
7. Снимите амортизатор правой опоры,
а) Установите домкрат под двигатель.
положите деревянный брусок между пятой домкрата и двигателем.
б) Снимите болт крепления трубки к амортизатору правой опоры двигателя.
в) Выверните четыре болта и две гайки, снимите амортизатор правой опоры.
8. Снимите кронштейн правой опоры двигателя, вывернув четыре болта.
9. Установите поршень первого цилиндра в ВМТ такта сжатия,
а) Поверните шкив коленчатого вала и совместите его риску с меткой «О» на крышке цепи привода ГРМ.
б) Убедитесь, что метка на звездочке распределительного вала и метка на звездочке системы WT находятся вверху, как показано на рисунке.
Если метки не совпадают, поверните коленчатый вал на 360° и установите метки, как указывалось выше.
10. Снимите шкив коленчатого вала,
а) С помощью спецприспособления выверните болт крепления шкива.
б) Снимите шкив коленчатого вала и штифт.
в случае необходимости воспользуйтесь при снятии шкива спецприспособлением.
11. Снимите датчик положения коленчатого вала.
12. Снимите клапан системы WT
13. Снимите крышку цепи привода ГРМ (масляный насос),
а) Выверните 15 болтов и гайку.
б) Вставьте отвертку между крышкой и головкой блока или блоком цилиндров, снимите крышку цепи привода ГРМ.
в) Снимите два кольцевых уплотнения с блока цилиндров и картера.
14. Снимите натяжитель цепи привода ГРМ, отвернув два болта.
а) С помощью отвертки, при вращении распределительного вала выпускных клапанов немного вправо, поверните стопорную пластину натяжителя вниз и нажмите на плунжер натяжителя, как показано на рисунке.
если стопорная пластина опускается с трудом, повторите операцию, немного поворачивая распределительный вал выпускных клапанов влево-вправо.
б) Установите стержень диаметром 2-3 мм через отверстие в стопорную пластину и натяжитель, зафиксировав этим плунжер.
— Для того чтобы было легче зафиксировать стержень, немного поворачивайте распределительный вал влево-вправо.
— Зафиксируйте стержень изолентой, чтобы он не выпал.
в) Отверните два болта и снимите натяжитель цепи.
15. Снимите направляющую натяжителя цепи привода ГРМ.
16. Снимите успокоитель цепи привода ГРМ, отвернув два болта.
17. Снимите цепь привода ГРМ
1. Проверьте цепь привода ГРМ и звездочки, а) Штангенциркулем измерьте длину 16 звеньев цепи в натянутом состоянии.
Максимальная длина цепи. 123,2 мм
Примечание: сделайте три или более измерений на произвольных участках цепи.
Если длина участка цепи в 16 звеньев больше максимальной, замените цепь.
б) Оберните цепь вокруг звездочки.
в) Штангенциркулем измерьте диаметр звездочки по роликам, как показано на рисунке.
Минимальный диаметр звездочки: распределительного вала. 96,2 мм
коленчатого вала. 50,5 мм
Если диаметр не соответствует указанному, замените звездочки с цепью.
2. Проверьте направляющую натяжителя цепи привода ГРМ и успокоитель цепи привода ГРМ на износ. Максимальный износ. 1 мм
3. Проверьте натяжитель цепи привода ГРМ.
а) Убедитесь, что плунжер свободно перемещается, когда храповик поднят.
б) Отпустите храповик и убедитесь, что плунжер заблокирован.
Замените передний сальник коленчатого вала,
а) Срежьте лезвием губу сальника и извлеките его с помощью отвертки.
Примечание: не повредите коленчатый вал.
б) Оправкой и молотком запрессуйте новый сальник заподлицо с крышкой цепи привода ГРМ.
Установка цепи 1NZ-FE
1. Установите цепь привода ГРМ и звездочку коленчатого вала.
а) Установите коленчатый вал на 40-140° после ВМТ, а зубья звездочек впускного и выпускного валов с установочными метками на 20° по-сле-ВМТ. Затем верните коленчатый вал в положение 20° поспе ВМТ.
б) Установите успокоитель цепи привода ГРМ и заверните два болта его крепления.
Момент затяжки. 9 Н м
в) Совместите метки цепи (желтые звенья) с установочными метками звездочек распредепитепьного вала и с меткой звездочки коленчатого вала. Установите цепь (см. рисунок).
Примечание: для предотвращения поворота распределительного вала выпускных клапанов назад, удержи-вайте его ключом.
г) Установите направляющую натяжителя цепи привода ГРМ.
2. Установите натяжитель,
а) Нажмите на плунжер натяжителя, как показано на рисунке.
б) Когда стопорная пластина опустится, установите стержень диаметром 2,5 мм в ее отверстие.
в) Установите натяжитель и заверните два болта.
Момент затяжки. 9 Н-м
г) Извлеките стержень из натяжителя.
д) Убедитесь, что есть натяжение между звездочками привода впускного и выпускного распределительных валов.
3. Установите крышку цепи привода ГРМ и насос охлаждающей жидкости.
а) Удалите старый герметик. Будьте внимательны, не капните маслом на контактную поверхность крышки цепи, головки блока цилиндров и блока цилиндров.
— Используя лезвие и скребок, удалите старый герметик с контактных поверхностей и из канавок под герметик.
— Используя безосадочный растворитель, очистите контактные поверхности.
б) Нанесите герметика на крышку цепи привода ГРМ, как показано на рисунке.
детали должны быть собраны в течение времени, указанного в инструкции по. применению герметика. В противном случае герметик должен быть удален и нанесен заново.
в) Нанесите герметик в четыре места, показанные на рисунке. Примечание: детали должны быть собраны в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.
г) Установите два новых кольцевых уплотнения на блок цилиндров и картер.
д) Установите крышку цепи привода ГРМ, новое кольцевое уплотнение и насос охлаждающей жидкости, завернув 16 болтов и три гайки. Равномерно в несколько приемов затяните болты и гайки.
Момент затяжки:
болт «А» (30 мм). 24 Н-м
болт «Вн (35 мм). 11 Н м
болт «С» (20 мм). 11 Н-м
кронштейн опоры двигателя и насос охлаждающей жидкости должны быть установлены в течение 15 минут после установки крышки цепи.
4. Установите клапан системы VVT.
Момент затяжки. 8 Н м
5. Установите датчик положения коленчатого вала.
Момент затяжки. 7,5 Н-м
6. Установите шкив коленчатого вала.
а) Очистите внутреннюю часть шкива коленчатого вала.
б) Установите штифт на коленчатый вал.
в) Совместите отверстие на шкиве со штифтом и установите шкив.
г) С помощью спецприспособления заверните болт шкива.
7. Установите правый кронштейн опоры двигателя.
а) Нанесите герметик на резьбу болта.
Примечание: не наносите герметик на 2-3 витка резьбы на конце болта.
б) Установите кронштейн правой опоры двигателя и заверните четыре болта его крепления.
Момент затяжки. 55 Н м
8. Установите амортизатор правой опоры.
Установите амортизатор правой опоры и заверните пять ботов и гайку его крепления.
Момент затяжки. 52 Н м
9. Установите крышку головки блока цилиндров.
а) Удалите старый герметик.
б) Нанесите герметик в места, показанные на рисунке.
в) Установите прокладку на крышку головки блока цилиндров.
детали должны быть собраны в течение времени, указанного в инструкции по применению герметика. В противном случае герметик должен быть удален и нанесен заново.
г) Установите крышку головки блока цилиндров, кронштейн троса и две шайбы. Заверните девять болтов и две гайки равномерно, в несколько проходов, в порядке, показанном на рисунке.
Момент затяжки. 10 Нм
д) Подсоедините два шланга системы принудительной вентиляции картера.
е) Установите катушки зажигания
10. Установите шкив насоса и насос охлаждающей жидкости.
11. Установите генератор.
12. Установите ремни привода навесных агрегатов и проверьте их натяжение.
13. Установите нижний правый кожух защиты двигателя и уплотнение подкрылка.
14. Установите правое переднее колесо.
15. Залейте в систему охлаждения охлаждающую жидкость.
16. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
Проверка цепи привода ГРМ и механизма натяжения цепи привода ГРМ 1NZ-FE и 2NZ-FE
1. Проверьте цепь привода ГРМ и звездочки.
а) Штангенциркулем измерьте длину 16 звеньев цепи в натянутом состоянии.
Максимальная длина цепи…. 123,2 мм
Примечание :
сделайте 3 или более измерений на произвольных участках цепи.
Если длина участка цепи в 16 звеньев больше максимальной, замените цепь.
б) Оберните цепь вокруг звездочки.
в) Штангенциркулем измерьте диаметр звездочки по роликам, как показано на рисунке.
Минимальный диаметр звездочки:
распределительного вала ….96,2мм
коленчатого вала…………….50,5 мм
Если диаметр не соответствует указанному, замените звездочки с цепью.
2. Проверьте направляющую натяжителя цепи привода ГРМ и успокоитель цепи привода ГРМ на износ.
Максимальный износ.………………..1 мм
3. Проверьте натяжитель цепи привода ГРМ.
а) Убедитесь, что плунжер свободно перемещается, когда храповик поднят.
б) Отпустите храповик и убедитесь, что плунжер заблокирован.
