Как натянуть цепь на москвиче
Регулировка натяжения цепи ГРМ
Смутившись эпизодическим побрякиванием цепи и начитавшись литературы по этому поводу решил начать с ее регулировки — ослабил стопорный болт примерно на 1 оборот (№ 11), несколько раз провернул коленвал рукояткой…Изменений не заметил чего-то.
Ну, что, надо разбираться и лезть дальше — снял крышку головки блока цилиндров и боковую крышку верхней звездочки…
Рычаг натяжного (№ 2) работает нормально, успокоитель (по крайней верхняя его часть) целый.
Немного помудохавшись в поисках ключа для выворачивания пробки-заглушки (№ 16) и так и не найдя такового, использовал подходящий болт, вставив его головкой в пробку и навернув на него 2 гайки.
Разобрав данную систему стало ясно, что отворотом болта 11 на один оборот ни о каком освобождении пружины (№ 14) не может быть и речи, а соответственно не будет толкаться пружиной и плунжер 13, так как деталь 12 не была навернута на болт, и кто-то очень сильный стопорным болтом изуродовал пружину.Чтоб ее освободить и вытащить пришлось болт выкрутить оборотов на 4-5…
Надеюсь после покупки пружины настрою натяжку.
Кстати, никто не знает, а зачем вообще нужен стопорный болт? Что если пружина всегда будет толкать плунжер 13? Ведь пробка 15 в зависимости от степени ее закрутки тоже может выступать в качестве регулировки?
Регулировка клапанов и натяжение цепи 🙃
Воскресенье выдалось тёплым.
Решил натянуть цепь и отрегулировать зазор на клапанах.
Делал эту работу впервые, но следуя мануалу в принципе ничего сложного.
На втором кулачке распредвала первого цилиндра есть выработка, видимо был когда-то перетянут клапан.
В общем распредвал под замену.
Одна шпилька была слизана и законтрагаена, пришлось заменить на новую.
Так же видно, что с момента перевода авто на синтетику ещё долго придётся отмывать двигатель от минералки и прочей херни на которой когда то ездили, но эффект уже виден.
Летом планирую полный капремонт двигателя, поэтому расширяем список запчастей 😁
Так же заменил прокладку, ремень генератора на новый, и поставил новые тяги карбюратора, убрал люфты.
После проделанной работы конечно машину не узнать.
Во первых пропали все шумы которые были до этого, двигатель намного стал тише работать, цепь вообще не слышно.
Ссылка на работающий двигатель
Во вторых улучшилась динамика и тяга, я бы даже сказал гораздо 💪👍
Пока не натянута цепь и не отрегулированы клапана даже не пытайтесь регулировать зажигание и карбюратор, толку будет мало это факт ☝️
Ждём теперь лета для полного ремонта, а пока дальше докупаем запчасти)
Замена цепи и звёздочек ГРМ УЗАМ. Полный осмотр двигателя. Часть I
В продолжение к записи «Цепь с натяжителем и звёздочки ГРМ»
Тег: Снятие передней крышки двигателя УЗАМ
Известно, что для того, чтобы поменять цепь ГРМ со звёздочками, необходимо снять переднюю крышку двигателя. Для тех, кто знает как это делается, можно эту статью не читать.
Все действия производились без смотровой ямы и ещё каких-либо удобств.
Для того, чтобы снять переднюю крышку двигателя потребовалось:
— Снять решетку радиатора и пластиковую п****** воздуховод за ней;
— Снять защиту картера двигателя;
— Слить масло и охлаждающую жидкость;
— Снять клапанную крышку;
— Снять переднюю крышку ГБЦ, предварительно выкрутив пробку с пружиной натяжителя и ослабив стопор плунжера;
— Снять прерыватель-распределитель зажигания (он же трамблёр), масляный фильтр, генератор, ремень генератора;
— Выкрутить 4 болта шкива помпы, затем 4 гайки крепления самой помпы. Снять помпу;
— Открутить ключом на 36 болт храповика и снять шкив коленвала;
— Открутить несколько винтов поддона, которые непосредственно вкручиваются в переднюю крышку двигателя;
— Открутить оставшиеся гайки на передней крышке. Какие именно надо откручивать, видно на фото;
— Снять непосредственно саму крышку;
— Снять ослабшую цепь;
— Стянуть кривую шестерню привода масляного насоса и трамблёра (Я это делал при помощи двух толстых отвёрток, упёртых в блок и шестерню. Со снятием оной не должно возникнуть особых проблем);
— Выбить шпонку из коленвала. Вот тут пришлось повозиться. Шпонка имеет форму полукруга. Для того, чтобы её выбить, достаточно аккуратно постукивать через наставку (кернер, бородок) по одному краю шпонки. Другой её край в свою очередь будет постепенно вылазить до тех пор, пока его можно будет подцепить пассатижами и вытащить.
— Легко снять втулку между шестернёй маслонасоса и звездочкой КВ;
— Стянуть звёздочку коленвала. Говорят, она слазит без огромных усилий. У меня же это не так, но об этом в отдельной записи «Снятие звёздочки коленвала УЗАМ»;
СНИМАЙТЕ ЗВЁЗДОЧКУ КОЛЕНВАЛА СЪЕМНИКОМ, ПРЕДВАРИТЕЛЬНО ВКРУТИВ БОЛТ ХРАПОВИКА НА ЕГО ЗАКОННОЕ МЕСТО!
— Расстопорить рычаг со звёздочкой натяжителя, снять рычаг;
— Открутить 4 винта звёздочки распредвала, снять звёздочку.
Сборка производится в обратной последовательности, но с нюансами:
Звёздочка КВ имеет несимметричную форму. С одной стороны выступ чуть длиньше.
Вот этой длинной стороной звёздочка должна устанавливаться к крышке, а короткой, соответственно, к двигателю;
Необходимо будет заново выставить зажигание и проверить совпадение меток КВ РВ.
Заменой цепи ремонт не ограничился. Дальнейшие мои манипуляции в записи «Особенности УЗАМовского поддона. Полный осмотр двигателя. Часть II»
Регулировка натяжения цепи газораспределительного механизма Москвич 2140
По Умной-Советской книжке сделал регулировку натяжения цепи газораспределительного механизма двигателя. Ничего сложного! До этого каких-либо причин этому не предвещало. Просто сделал.
Москвич 2140 1983, двигатель бензиновый 1.5 л., 75 л. с., задний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 6
А ГБЦ протягивали перед этим?
нет, ГБЦ не протягивал, но в планах, т.к. хочу проверить зазоры клапанов. Но перед этим нужно заказать прокладку клапанной крышки. Да и посмотрю под клапанкой что творится в плане чистоты. Вот тогда одним выстрелом зделаю задуманное!
Для того, чтобы прокладка не лопнула — ослабьте гаечки и обстучите крышку. Снимется и наденется без проблем.
нет, ГБЦ не протягивал, но в планах, т.к. хочу проверить зазоры клапанов. Но перед этим нужно заказать прокладку клапанной крышки. Да и посмотрю под клапанкой что творится в плане чистоты. Вот тогда одним выстрелом зделаю задуманное!
Если хорошая прокладка ещё — крышку можно снимать и ставить без замены — смело. Я вот недавно только котрый раз снимал крышку — никогда ещё не доводилось менять эту прокладку на новую. И не течёт…
Спасибо за совет! Я уж по опыту эксплуатации иномарок так сменить собирался. Обычно с прошлых владельцев всегда дубоватая прокладка попадалась
Но повторюсь: не всегда может такой фокус прокатить, особенно на пробковых прокладках, за которыми все так гоняются. Если плоскости ровные — резиновая держит более чем.

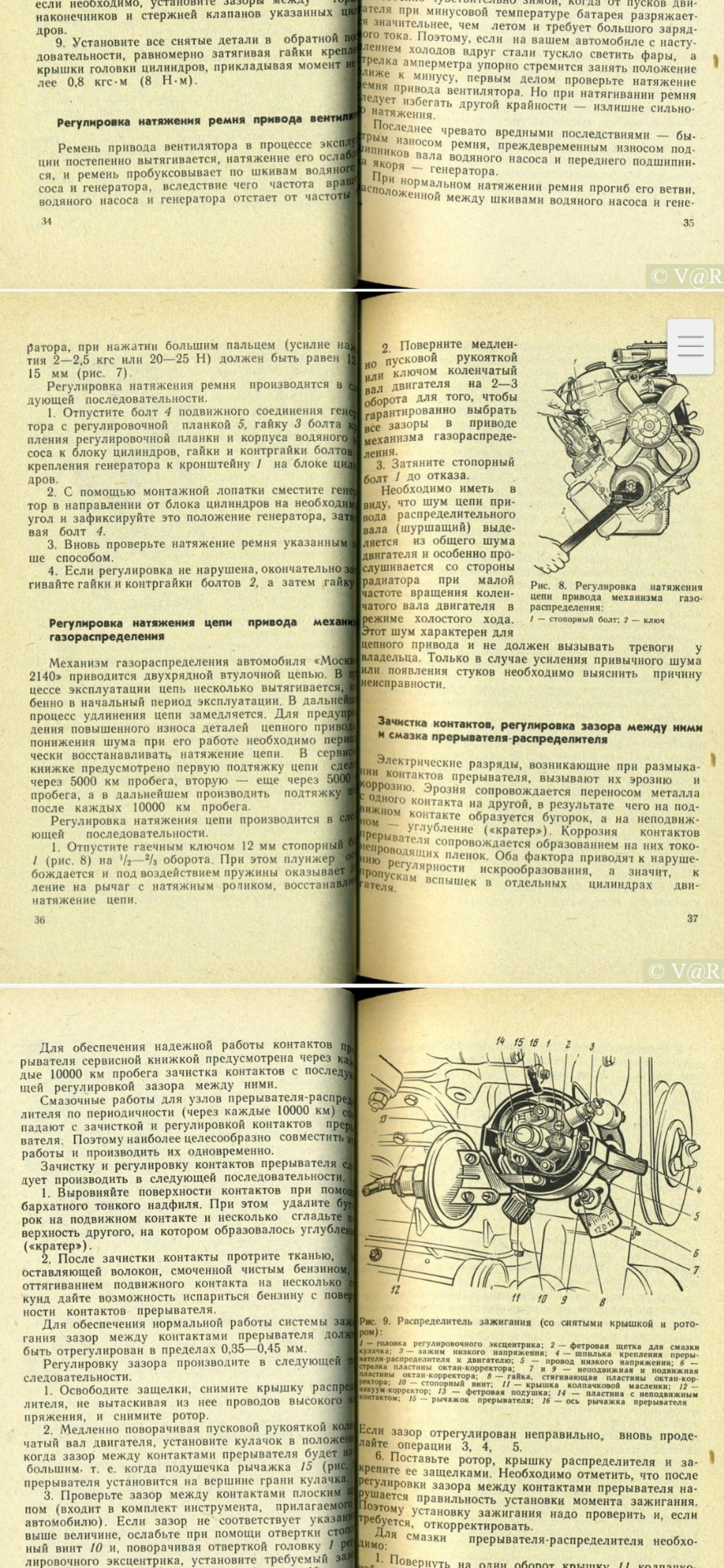

Натяжка цепи москвич 412
Механизм газораспределения автомобиля Москвич-2140 приводится двухрядной втулочной цепью. В процессе эксплуатации цепь несколько вытягивается, осо бенно в начальный период эксплуатации. В дальнейшем процесс удлинения цепи замедляется. Для предупреждения повышенного износа деталей цепного привода и понижения шума при его работе необходимо периодически восстанавливать натяжение цепи. В сервисной книжке предусмотрено первую подтяжку цепи сделать через 5000км пробега, вторую — еще через 5000км пробега, а в дальнейшем производить подтяжку цепи после каждых 10000км пробега.
Регулировка натяжения цепи производится в следующей последовательности.
1. Отпустите гаечным ключом 12 мм стопорный болт 1 (рис. 8) на /2— 2 /з оборота. При этом плунжер освобождается и под воздействием пружины оказывает давление на рычаг с натяжным роликом, восстанавливая натяжение цепи.
2. Поверните медленно пусковой рукояткой или ключом коленчатый вал двигателя на 2—3 оборота для того, чтобы гарантированно выбрать все зазоры в приводе механизма газораспределения.
3. Затяните стопорный болт 1 до отказа. Необходимо иметь в виду, что шум цепи привода
распределительного вала (шуршащий ) выделяется из общего шума двигателя и особенно прослушивается со стороны радиатора при малой частоте вращения коленчатого вала двигателя в режиме холостого хода. Этот шум характерен для цепного привода и не должен вызывать тревоги у владельца. Только в случае усиления привычного шума или появления стуков необходимо выяснить причину неисправности.
