Вопрос 1
Назовите допустимую величину потери напряжения от ТН до счетчиков технического учета?
Не более 1.5%
Вопрос 2
Какой коэффициент чувствительности должна иметь ТО силового трансформатора?
2.0
Вопрос 3
Чем отличается ТО от МТЗ?
ТО обеспечивает селективность выбором тока срабатывания, а МТЗ временем срабатывания
Вопрос 4
По каким условиям выбирается ток срабатывания дифференциальной токовой защиты трансформатора с реле РНТ 565?

Вопрос 5
Назовите коэффициент чувствительности пускового органа по напряжению комбинированной отсечки?
1.5
Вопрос 6
По какому выражению определяется уставка по току комбинированной токовой отсечки блока линия-трансформатор?

Вопрос 7
Защиты, обладающие абсолютной селективностью?
Дифференциальные продольные дифференциальные поперечные дифференциальные фазные защиты
Вопрос 8
К скольким принципам относятся защиты по способам обеспечивания селективности?
К двум основным принципам
Вопрос 9
В каком режиме работает аккумуляторная батарея?
В режиме постоянного подзаряда
Вопрос 10
Какой коэффициент схемы имеет схема соединения ТТ на разность токов двух фаз с одним реле?

Вопрос 11
Какую величину должен иметь коэффициент чувствительности дифференциальной защиты трансформатора?
2.0
Вопрос 12
Какой коэффициент схемы имеет схемы соединения ТТ в треугольник, а обмотка реле в звезду?

Вопрос 13
По какому выражению определяется ток срабатывания МТЗ силового трансформатора?

Вопрос 14
Какой минимальный коэффициент чувствительности должна иметь диф. защита трансформатора?
2.0
Вопрос 15
На каком принципе работает дифференциальная защита трансформатора?
На принципе сравнения величины токов на стороне ВН и НН
Вопрос 16
По какому выражению определяется коэффициент чувствительности?

Вопрос 17
По какому выражению определяется остаточное напряжения?

Вопрос 18
Какой коэффициент чувствительности МТЗ линии в зоне резервного действия?
1.2
Вопрос 19
Какими реле выполняются газовая защита баков РПН трансформаторов?
Струйное реле URF25 РТЗ-25
Вопрос 20
Какие схемы пусковых органов МТЗ применяются при ЛЭП 110 кВ и выше?
Полная звезда с тремя реле

В НАЧАЛОКУРСЫРЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМ МОДУЛЬ1

Тест начат Среда 17 Май 2017, 05:58
Завершен Среда 17 Май 2017, 06:08
Прошло времени 10 мин.
Баллов 19,00/20,00
Оценка 9,50 из максимума 10,00 (95%)
Вопрос 1
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
По какому выражению определяется коэффициент чувствительности?
Выберите один ответ:
26 Верно
27
28
29
30
Отзыв
Правильный ответ: 26
Вопрос 2
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Трансформаторы, оборудованные устройствами газовой защиты, должны быть установлены так, чтобы маслопровод к расширителю имел подъем по напряжению к газовому реле:
Выберите один ответ:
Не менее 2% Верно
Не менее 1%
Не менее 0.5%
Не менее 4%
Не менее 6%.
Отзыв
Правильный ответ: Не менее 2%
Вопрос 3
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Какой минимальный коэффициент чувствительности должна иметь диф. защита трансформатора?
Выберите один ответ:
2.0 Верно
1.2
3.0
1.0
1.5.
Отзыв
Правильный ответ: 2.0
Вопрос 4
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
В каком режиме работает аккумуляторная батарея?
Выберите один ответ:
В режиме постоянного подзаряда Верно
В режиме заряд-разряд
В режиме тренировочного разряда
В режиме холостого хода
В режиме короткого замыкания.
Отзыв
Правильный ответ: В режиме постоянного подзаряда
Вопрос 5
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Какая часть схемы защиты является главной?
Выберите один ответ:
Измерительная часть Верно
Логическая часть
Космическая часть
Ракетная часть
Планетарная часть.
Отзыв
Правильный ответ: Измерительная часть
Вопрос 6
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Где должны быть подключены ТСН на подстанциях с переменным оперативным током без выключателей на стороне ВН?
Выберите один ответ:
На ошиновке между силовым трансформатором и выключателем ввода стороны НН? Верно
На шинах НН
На стороне ВН
На стороне СН
На орбите.
Отзыв
Правильный ответ: На ошиновке между силовым трансформатором и выключателем ввода стороны НН?
Вопрос 7
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Какой коэффициент чувствительности должна иметь дифференциальная защита трансформатора?
Выберите один ответ:
2.0 Верно
1.1
1.7
1.8
2.5
Отзыв
Правильный ответ: 2.0
Вопрос 8
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Какой коэффициент схемы имеет схема соединения ТТ в полную звезду?
Выберите один ответ:
1.0 Верно
1.5
2.0
корень квадратный из 3
корень квадратный из 3
Отзыв
Правильный ответ: 1.0
Вопрос 9
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Как называется заземление нейтрали трансформатора напряжения ЗНОМ 35 кВ?
Выберите один ответ:
Рабочее заземление Верно
Защитное заземление
Заземление крепления
Токопровод
Молниеотвод.
Отзыв
Правильный ответ: Рабочее заземление
Вопрос 10
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Что является источником постоянного оперативного тока?
Выберите один ответ:
Аккумуляторные батареи СК, СН, VARTA blok и шкафы оперативного тока ШОТ-01 Верно
Тиристоры и варисторы
Источники лунного света
Солнечная активность
Ядерная реакция.
Отзыв
Правильный ответ: Аккумуляторные батареи СК, СН, VARTA blok и шкафы оперативного тока ШОТ-01
Вопрос 11
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Как обозначаются токовые реле во вторичных схемах?
Выберите один ответ:
КА Верно
РЗ
HZ
KV
KH.
Отзыв
Правильный ответ: КА
Вопрос 12
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
По какому выражению определяется напряжения срабатывания реле напряжения РН-54/160 МТЗ с блокировкой напряжения по напряжению линий?
Выберите один ответ:
74 Верно
75
76
77
78
Отзыв
Правильный ответ: 74
Вопрос 13
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Назначение оперативного тока в релейной защите?
Выберите один ответ:
Питание оперативных цепей и особенно тех ее элементов, от которых зависит отключение повреждений линий и оборудования Верно
Обеспечение питания ламп освещения
Обеспечение работы радиостанций
Обеспечение сварочных работ
Освещение подстанций.
Отзыв
Правильный ответ: Питание оперативных цепей и особенно тех ее элементов, от которых зависит отключение повреждений линий и оборудования
Вопрос 14
Неверно
Баллов: 0 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
По каким параметрам выбирается трансформатор тока?
Выберите один ответ:
По току нагрузки и номинальному напряжению
По габаритам Неверно
По угловой погрешности
По красоте
По необходимости.
Отзыв
Правильный ответ: По току нагрузки и номинальному напряжению
Вопрос 15
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
В каком режиме должен работать трансформатор напряжения?
Выберите один ответ:
В режиме холостого хода Верно
В режиме короткого замыкания
В режиме перегруза
В режиме недогруза
В нормальном режиме.
Отзыв
Правильный ответ: В режиме холостого хода
Вопрос 16
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
На каких трансформаторах выполняется диф. защита обязательно?
Выберите один ответ:
На трансформаторах 6300 кВА Верно
На трансформаторах 250 кВА
На трансформаторах 630 кВА
На трансформаторах плавильных печей
На трансформаторах телевизоров.
Отзыв
Правильный ответ: На трансформаторах 6300 кВА
Вопрос 17
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Можно ли раскорачивать токовые цепи?
Выберите один ответ:
Нельзя Верно
Можно кратковременно
Можно через большое сопротивление
Можно принимая защитные средства
Можно изолированным инструментом.
Отзыв
Правильный ответ: Нельзя
Вопрос 18
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
Какой коэффициент чувствительности МТЗ линии в зоне резервного действия?
Выберите один ответ:
1.2 Верно
2.0
1.8
1.1
1.5.
Отзыв
Правильный ответ: 1.2
Вопрос 19
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
На каких реле выполняется газовая защита основного бака силового трансформатора 10000 кВА?
Выберите один ответ:
РТЗ-50 Верно
РГЧЗ-66
РТЗ-80
ПГЗ-23
РТЗ-25.
Отзыв
Правильный ответ: РТЗ-50
Вопрос 20
Верно
Баллов: 1 от максимума 1
Не отмеченоОтметить вопрос
Текст вопроса
По какому выражению определяется уставка по току комбинированной токовой отсечки блока линия-трансформатор?
Выберите один ответ:
35 Верно
36
37
38
Отзыв
Правильный ответ: 35
Закончить обзор

Источник

Максимальная токовая защита: МТЗ, принцип действия, реализация, схемы, выбор уставок

При коротком замыкании ток в линии увеличивается. Этот признак используется для выполнения токовых защит. Максимальная токовая защита (МТЗ) приходит в действие при увеличении тока в фазах линии сверх определенного значения.

Токовые защиты подразделяются на МТЗ, в которых для обеспечения селективности используется выдержка времени, и токовые отсечки, где селективность достигается выбором тока срабатывания. Таким образом, главное отличие между разными типами токовых защит в способе обеспечения селективности.

Рис. 4.1.1

МТЗ с независимой выдержкой времени

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.

Рис. 4.2.1

Расположение защиты в начале каждой линии со стороны источника питания. На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.

Схемы защиты МТЗ

Трехфазная схема защиты МТЗ на постоянном оперативном токе

Схема защиты представлена на рис.4.2.2: Основные реле:

Вспомогательные реле:

Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.

Двухфазные схемы защиты МТЗ на постоянном оперативном токе

В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.

Двухрелейная схема

Достоинства

1. Схема реагирует на все междуфазные КЗ на линиях.

2. Экономичнее трехфазной схемы.

Недостатки

Меньшая чувствительность при 2 – фазных КЗ за трансформатором с соединением обмоток Y/–11 гр. (В два раза меньше чем у трехфазной схемы).

Рис. 4.2.4

При необходимости чувствительность можно повысить, установив третье токовое реле в общем проводе токовых цепей. Чувствительность повышается в два раза – схема становиться равноценной по чувствительности с трехфазной.

Схемы широко применяются в сетях с изолированной нейтралью, где возможны только междуфазные КЗ.

двухфазные схемы применяются в качестве защиты от междуфазных КЗ и в сетях с глухозаземленной нейтралью, при этом для защиты от однофазных КЗ устанавливается дополнительная защита, реагирующая на ток нулевой последовательности.

Одно-релейная схема МТЗ

Схема реагирует на все случаи междуфазных КЗ.

Достоинства

Недостатки

Рис. 4.2.6

Выбор тока срабатывания защиты МТЗ

Защита должна надежно срабатывать при повреждениях, но не должна действовать при максимальных токах нагрузки и её кратковременных толчках (например, запуск двигателей).

Существуют два условия определения тока срабатывания защиты.

Первое условие. Токовые реле не должны приходить в действие от тока нагрузки:

Iс.з>Iн.макс, (4.1)

где Iс.з – ток срабатывания защиты (наименьший первичный ток в фазе линии, необходимый для действия защиты);

Iн.макс – максимальный рабочий ток нагрузки.

Второе условие. Токовые реле, сработавшие при КЗ в сети, должны надёжно возвращаться в исходное положение после отключения КЗ при оставшемся в защищаемой линии рабочем токе.

При КЗ приходят в действие реле защит I и II (рис.4.2.1). После отключения КЗ защитой I прохождение тока КЗ прекращается и токовые реле защиты II должны вернуться в исходное положение.

Ток возврата реле должен быть больше тока нагрузки линии, проходящего через защиту II после отключения КЗ.

И этот ток в первые моменты времени после отключения КЗ имеет повышенное значение из–за пусковых токов электродвигателей, которые при КЗ тормозятся вследствие понижения (при КЗ) напряжения:

Увеличение Iн.макс, вызванное самозапуском двигателей, оценивается коэффициентом запуска kз.

Учет самозапуска двигателей является обязательным.

При выполнении условия (4.2) выполняется и условие (4.1), так как Iвоз Рис. 4.2.8

2. Линии, питающие потребителя: Iн.макс=I1+I2.

Рис. 4.2.9

Чувствительность защиты МТЗ

Ток срабатывания защиты Iс.з проверяется по условию чувствительности защиты.

Рис. 4.2.10

Значение kч для различных типов защит нормируется. В основной зоне kч как правило равен 1,5; в зоне резервирования допускается 1,2.

Выдержка времени защиты МТЗ

Для обеспечения селективности выдержки времени МТЗ выбираются по ступенчатому принципу (см. рис. 4.2.1). Разница между временем действия защит двух смежных участков называется ступенью времени (ступенью селективности):

t=t2–t1. (4.7)

Ступень времени t должна быть такой, чтобы при КЗ на линии w2, МТЗ II (см. рис. 4.2.1) не успевала сработать.

Определение ступени селективности времени

При КЗ в точке К защита I работает в течение времени

tзI=tввI+tпI+tвI, (4.8)

где tввI – выдержка времени защиты I;

tпI – погрешность в сторону замедления реле времени защиты I;

tвI – время отключения выключателя Q1.

Условие несрабатывания защиты II при КЗ на линии w2

tввII>tввI+tпI+tвI. (4.9)

Выдержка времени защиты II может быть определена как

tввII=tввI+tпI+tвI+tпII+tзап, (4.10)

где tпII – погрешность в сторону снижения выдержки времени защиты II; tзап – время запаса.

Таким образом, минимальная ступень времени t может быть вычислена как

t=tввII – tввI=tпI+tвI+tпII+tзап. (4.11)

По формуле (4.11) определяется ступень времени для защит с независимой характеристикой времени срабатывания от тока.

Рекомендуется принимать t =0,35…0,6 с.

Выбор времени действия защит МТЗ

Для МТЗ с независимой выдержкой времени выдержка времени защит вычисляется по формуле (4.12), расчет начинается от МТЗ, установленных у потребителей электроэнергии (см. рис. 4.2.11):

tвв(n)= tвв(n–1)+ t. (4.12)

Рис. 4.2.11

Источник

Чувствительность МТЗ

Проверка ведется по минимальному значению тока КЗ I_{K min} при повреждении в конце зоны МТЗ, которая должна охватывать защищаемую ЛЭП и резервировать РЗ следующего участка (второго), т.е. линию W2 и трансформаторы, отходящие от шин приемной подстанции В (рис.5.4). Минимальный ток КЗ рассчитывается для реального минимального режима на электростанциях и в сетях, питающих ЛЭП.

Чувствительность МТЗ оценивается коэффициентом чувствительности

(5.7)

Коэффициент чувствительности для защищаемой ЛЭП считается допустимым, если k_ч ≥ 1,5, при КЗ на резервируемом участке допускается k_ч ≥ 1,2.

Выдержки времени защиты

Ступень времени

Для обеспечения селективности выдержки времени МТЗ выбираются по ступенчатому принципу (см. рис.4.1). Разница между временем действия МТЗ двух смежных участков (например, А и В на рис.5.5) называется ступенью времени или ступенью селективности:

(5.8)

Ступень Δt должна быть такой, чтобы при КЗ на каком-нибудь участке сети (например, на w_b)МТЗ соседнего участка (т.е. на W_A)не успевала сработать.

Чтобы МТЗ ЛЭП_A не сработала при КЗ на предыдущем участке, она должна иметь выдержку времени, большую времени отключения на w_b:

где t_зВ – выдержка времени МТЗ В; t_{п В}– положительная погрешность в сторону замедления реле времени МТЗ В; t_{B В} – время отключения выключателя w_bс момента подачи импульса в катушку отключения до разрыва тока КЗ контактами выключателя. Приняв запас t_зап и учтя, что МТЗ А может из-за погрешности реле времени снизить выдержку времени на величину t_{п A}(отрицательная погрешность), получим

(5.8a)

Отсюда минимальная ступень времени

(5.9)

Согласно выражению (5.9) выбирается ступень для МТЗ с независимой характеристикой. Что касается МТЗ с зависимой характеристикой, выполняемых с помощью индукционных реле, то они могут продолжать работать по инерции после отключения тока КЗ. Поэтому ступень времени у таких МТЗ должна быть увеличена на время инерционной ошибки реле t_и:

(5.10)

Для применяемых в эксплуатации реле и выключателей ступень времени колеблется у МТЗ с независимой выдержкой времени в пределах 0,35-0,6 с, а у МТЗ с зависимой или ограниченно зависимой характеристикой 0,6-1 с. При согласовании с быстродействующей РЗ погрешность ее не учитывается (t_{п B}= 0), и тогда Δt= 0,35 ÷ 0,4с.

Дата добавления: 2015-12-10 ; просмотров: 818 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Примеры расчета коэффициента чувствительности МТЗ трансформатора

В приведенных примерах будет рассматриваться только расчет коэффициента чувствительности максимально токовой защиты трансформатора со схемами соединения обмоток звезда-звезда и треугольник-звезда с выведенной нейтралью на стороне 0,4 кВ, подробно расчет токов КЗ и выбор токов срабатывания МТЗ трансформатора — не рассматривается!

Как нужно рассчитывать уставки трансформатора 10/0,4 кВ подробно рассмотрено в статье:«Расчет уставок релейной защиты трансформатора 10/0,4 кВ».

Согласно [Л1. с.165] проверять чувствительность максимально токовой защиты трансформатора нужно не только при двухфазных КЗ, но и при однофазных КЗ на землю на стороне 0,4 кВ. В таблицах 2-1 и 2-3 [Л1. с.158 и с.166] приведены формулы для определения расчетных токов в реле при различных схемах защиты.

Сразу, хотел бы отметить, что в таблице 2-3, есть не которая неточность, схема соединения трансформаторов тока полная звезда – ПРИМЕНЯЕТСЯ и в настоящее время очень часто, ток в реле при однофазном КЗ за трансформатором при таком соединении определяется так же как и при схеме соединения трансформаторов тока неполная звезда с тремя реле.

Пример 1 – Определение чувствительности защиты МТЗ трансформатора со схемой соединения обмоток Y/Y-0

Требуется определить чувствительность защиты МТЗ для трансформатора типа ТМ-400/10, мощность 400 кВА, на напряжение 10/0,4-0,23 кВ, напряжение короткого замыкания Uк = 4,5%, со схемой соединения обмоток Y/Y-0.

Ток 3х фазного КЗ на шинах 10 кВ в минимальном режиме равен — Iк.з.min(3)=11 кА;

Значение тока 3х фазного КЗ на шинах 0,4 кВ, приведенное к стороне 10 кВ равно — Iк.з.min(3) =523 А.

Первичный ток срабатывания МТЗ трансформатора составляет Iсз = 48,3 A.

Проверяем чувствительность МТЗ трансформатора для схемы представленной на рис.1.

1. Определяем ток срабатывания реле:

2. Определяем ток в реле при двухфазном КЗ за трансформатором для двухрелейной схемы в соответствии с таблицей 2-1:

Для трехрелейной схемы формула будет иметь такой же вид как и для двухрелейной схемы.

3. Определяем коэффициент чувствительности при двухфазном КЗ за трансформатором по формуле 1-4 [Л1. с.19]:

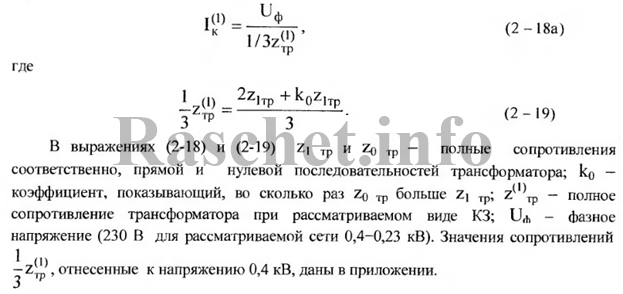

4. При однофазном КЗ за трансформатором см.рис.1 расчетный ток в реле определяется по току однофазного металлического КЗ, который вычисляется без учета сопротивления питающей энергосистемы и переходного сопротивления в месте КЗ. Для практических расчетов формула имеет следующий вид [Л1. с.176]:

Значения сопротивлений 1/3Zтр. (1) или Zт/3 определяются по таблице 2 [Л2] и по таблице П-4 из приложения [Л1. с.325].

5. Определяем полное сопротивление для трансформатора ТМ-400, мощность 400 кВА 1/3Zтр. (1) = 0,065 Ом.

6. Определяем ток однофазного КЗ на стороне 0,4 кВ по формуле 2-18а [Л1. с.176]:

7. Приведем ток однофазного КЗ на стороне 0,4 кВ к напряжению 10 кВ:

8. Определяем ток в реле при однофазном КЗ за трансформатором при двухрелейной схеме защиты (КА1, КА2 см.рис.1) в соответствии с таблицей 2-3:

9. Определяем ток в реле при однофазном КЗ за трансформатором при трехрелейной схеме защиты (КА1, КА2, КА3 см.рис.1) в соответствии с таблицей 2-3:

10. Определяем коэффициент чувствительности при однофазном КЗ за трансформатором по формуле 1-4 [Л1. с.19] для двухрелейной схемы защиты:

11. Определяем коэффициент чувствительности при однофазном КЗ за трансформатором по формуле 1-4 [Л1. с.19] для трехрелейной схемы защиты:

Как видно из результатов расчета при однофазном КЗ за трансформатором на стороне 0,4 кВ при двухрелейной схеме чувствительности МТЗ — не достаточно, следует применять трехрелейную схему.

Если же у вас чувствительности МТЗ при однофазном КЗ при трехрелейной схеме — не достаточно, тогда нужно дополнительно устанавливать специальную защиту нулевой последовательности на стороне 0,4 кВ (реле КА4 на рис.1), которая работает при однофазных КЗ на землю.

Для наглядности, результаты расчетов сводим в таблицу 1.

1. Для двухрелейной и трехрелейной схемы при схеме соединения трансформаторов тока неполная звезда и полная звезда чувствительность защиты при двухфазном КЗ – одинакова.
2. Наименее благоприятным режимом для МТЗ трансформатора является однофазное КЗ за трансформатором на стороне 0,4 кВ.
3. При использовании трехрелейной схемы защиты, мы увеличиваем чувствительность защиты в 2 раза по сравнению с двухрелейной схемой при однофазном КЗ.

Пример 2 — Определение чувствительности защиты МТЗ трансформатора со схемой соединения обмоток ∆/Y-11

Определять чувствительность защиты МТЗ будем для трансформатора ТМ-400/10 со схемой соединения обмоток ∆/Y-11.

Все исходные данные применяем из примера 1:

Проверять чувствительность МТЗ трансформатора будем для схемы представленной на рис.2.

1. Определяем ток в реле при двухфазном КЗ за трансформатором для неполной звезды с двумя реле (КА1, КА2 см.рис.2) в соответствии с таблицей 2-1:

2. Определяем ток в реле при двухфазном КЗ за трансформатором для неполной (полной) звезды с тремя реле (КА1-КА3 см.рис.2) в соответствии с таблицей 2-1:

3. Определяем коэффициент чувствительности при двухфазном КЗ за трансформатором по формуле 1-4 [Л1. с.19] для неполной звезды с двумя реле:

4. Определяем коэффициент чувствительности при двухфазном КЗ за трансформатором по формуле 1-4 [Л1. с.19] для неполной (полной) звезды с тремя реле:

При однофазном КЗ на стороне 0,4 кВ трансформатора со схемой соединения обмоток ∆/Y-11, ток Iк.з.(1)

Iк.з.min(3), это связано с тем, что у этих трансформаторов полные сопротивления прямой и нулевой последовательности практически равны.

Исходя из этого, принимаем, что ток однофазного КЗ будет равен: Iк.з.(1)

5. Определяем ток в реле при однофазном КЗ за трансформатором для неполной, полной звезды с двумя и тремя реле, формула по определению тока в реле имеет одинаковый вид в соответствии с таблицей 2-3:

6. Определяем коэффициент чувствительности при однофазном КЗ за трансформатором по формуле 1-4 [Л1. с.19] для неполной, полной звезды с двумя и тремя реле:

Результаты расчетов сводим в таблицу 2.

Таблица 2 – Результаты расчетов

1. Для двухрелейной и трехрелейной схемы и при схеме соединения трансформаторов тока неполная звезда и полная звезда чувствительность защиты при однофазном КЗ – одинакова.
2. Наименее благоприятным режимом для МТЗ трансформатора является однофазное КЗ за трансформатором на стороне 0,4 кВ.
3. При использовании схемы соединения ТТ: полная, неполная звезда с тремя реле, мы увеличиваем чувствительность защиты в 2 раза по сравнению со схемой соединения ТТ неполная звезда с двумя реле при двухфазном КЗ.

1. Расчеты релейной защиты и автоматики распределительных сетей. 2003 г. М.А.Шабад.
2. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г.
3. Выпуск №10. Методика выбора уставок защит Sepam присоединений РП (РТП) 6-10 кВ с ячейками SM6. А.Н. Ермишкин. 2007 г.

Источник
