АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ УПРАВЛЕНИЯ
Автоматические выключатели управления (АВУ) усл.№ Э-119Б, усл.№ Э-119В
Автоматические выключатели управления (АВУ) предназначены для автоматического включения и выключения цепей управления в зависимости от изменения давления воздуха в той магистрали, где они установлены.
Выключатель управления № Э-119Б устанавливается на отводе от ТМ и служат для отключения цепи управления, в том числе и электрического тормоза, и включении этих цепей при определенной величине давления в ТМ.
АВУ № 119Б состоит из корпуса 10, в котором находится поршень 9, закрепленный на стержне 7 и нагруженный пружиной 8. В корпусе находятся также упругие скользящие контакты 2 и два конических стопора 6, нагруженные пружинами 4, затяжка которых может изменяться регулировочными винтами 5. На стержне 7 расположены изоляционное кольцо 1 и металлическое кольцо 3. Конические стопоры 6 служат для регулирования давления сжатого воздуха, при котором замыкаются и размыкаются электрические контакты 2.
Воздух из ТМ проходит в нижнюю часть корпуса 10. При повышении давления в ТМ до 4,0 – 4,2 кгс/см2 и выше поршень 9 со стержнем 7, преодолевая усилие пружины 4 правого стопора 6, переместится вверх и контакты 2 окажутся на металлическом кольце 3, замыкая электрическую цепь управления.
При снижении давления в ТМ до 2,7 – 2,9 кгс/см2 и ниже поршень 9 со стержнем 7 перемещается вниз пружиной 3, преодолевая сопротивление левого стопора 6. При этом контакты 2 окажутся на изоляционном кольце 1, размыкая электрическую цепь управления.
Выключатель управления № Э-119В устанавливается на трубопроводе ТЦ и служит для замыкания и размыкания цепей управления (в частности, для отключения электрического тормоза) в зависимости от величины давления в ТЦ. Конструктивно он отличается от АВУ № Э-119Б тем, что на стержне 7 металлическое токопроводящее кольцо 3 установлено сверху, а изоляционное кольцо 1 снизу. Изменена также регулировка пружин 4.
Так, если при работе электрического тормоза приведен в действие пневматический тормоз и давление в ТЦ повышается более 1,8 – 2,0 кгс/см2 поршень 9 со стержнем 7 поднимается вверх и контакты 2 окажутся на изоляционном кольце 1, размыкая цепь управления электрического тормоза.
Замыкание электрической цепи происходит при давлении в ТЦ менее 0,4 кгс/см2, АВУ № Э-119Б и № Э-119В в настоящее время не выпускаются.
Автоматические (пневматические) выключатели управления (ПВУ)
Выключатели управления ПВУ различных индексов имеют то же назначение, что и АВУ.
Выключатель управления ПВУ-2 устанавливается на отводе ТМ и состоит из крышки 1, корпуса 4 и пробки 9.
В корпусе находится поршень 3 со штоком 13, который перемещается в направляющей втулке 5. Поршень 3 уплотнен резиновой манжетой 2 и нагружен пружиной 10. На штоке 13 находится гильза 11 с кольцевой канавкой и пластмассовый поворотный рычаг 14. В боковых приливах корпуса установлены два шариковых стопора, состоящих из шариков 12, толкателей 7 и пружин 8 с регулировочными гайками 7.
Контактная группа ПВУ закрыта прозрачным кожухом 19 и включает в себя контактный рычаг 17 с роликом и зажимы 16 и 18. Неподвижный контакт «а» установлен на изоляционной колодке 15 и соединен с зажимом 18, а подвижный контакт «б», установленный на контактном рычаге 17 соединен с зажимом 16.
Автоматические выключатели ПВУ выпускаются включающего и выключающего типов, отличающиеся расположением рычага 14. В приборах выключающего типа (например, ПВУ-4) рычаг 14 развернут на 180° (косая кромка рычага внизу). Выключатели управления ПВУ-2 и ПВУ-7 отличаются размерами пробки 9 (у ПВУ-7 она короче).
Схема работы ПВУ-2 показана на рисунке.
При повышении давления в ТМ до 4,5 – 4,8 кгс/см2 поршень 3, преодолевая сопротивление пружины 10 и левого шарика 12, перемещается вверх до западания правого шарика 12 в кольцевую канавку гильзы 11. Полный ход поршня со штоком составляет 5-6 мм. При этом рычаг 14, поворачиваясь на штоке 13, освобождает ролик контактного рычага 17, который под действием своей пружины обеспечивает замыкание контактов «а» и «б». Цепь управления, например, электрического тормоза, оказывается включенной.
При понижении давления в ТМ до 2,7 – 2,9 кгс/см2 пружина 10, преодолевая усилие правого шарика 12, перемещает поршень 3 со штоком 13 вниз до западания левого шарика 12 в кольцевую канавку на гильзе 11. При перемещении штока 13 вниз происходит поворот рычага 14, который воздействует на ролик контактного рычага 17. Последний, поворачиваясь вокруг своей оси, размыкает контакты «а» и «б», разрывая электрическую цепь управления.
Регулировка давления на замыкание и размыкание контактов осуществляется изменением затяжки пружин 8 регулировочными гайками 6.
Выключатели управления ПВУ по сравнению с выключателями типа Э-119 отличаются более высокой чувствительностью, надежностью и стабильностью характеристик. Пневматические выключатели управления (ПВУ-5), выпускаемые с 2000 года, не имеют пробки, а поворотный рычаг выполнен металлическим.
На ряде электровозов, в частности ВЛ11М, ВЛ-80С и других, пневматические выключатели управления, установленные в магистрали ТЦ, выполняют и другие функции: например, при давлении в ТЦ 1,8 – 2,2 кгс/см2 замыкают электрическую цепь управления подачей сжатого воздуха в цилиндры догружателей тележек; при давлении в ТЦ более 2,8 – 3,2 кгс/см2 замыкают цепь управления автоматической подачи песка под колесные пары.
Анимация (мультик) по схемам прямодействующего, непрямодействующего тормоза и ЭПТ. Для скачивания проги кликните по картинке
Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением. Для скачивания PDF кликните по картике
АВТОМАТИЧЕСКИЕ ТОРМОЗА ПОДВИЖНОГО СОСТАВА
Весь электронный учебник по автотормозам можно скачать одним архивным файлом ЗДЕСЬ
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ АВУ-045
Для контроля за давлением сжатого воздуха в ТМ.
Как известно пневматический тормоз обладает так называемым «свойством мягкости», т.е. при утечке сжатого воздуха из тормозной магистрали темпом мягкости (0,3 – 0,5 атм/мин.), воздухораспределитель не осуществляет пневматического торможения. Это происходит потому, что при падении давления в магистральной камере в главной части ВР, одновременно давление падает в рабочей камере главной части ВР и в рабочей камере объемом 7 литров, так как воздух от туда успевает свободно проходить через открытое, внешнее седло клапана зарядки и калиброванное отверстие d=0,8мм в верхнем зажиме магистральной диафрагмы не вызывая разницы давления в рабочей и магистральных камерах главной части ВР. Так как такие утечки, при не своевременном обнаружении их машинистом весьма опасны, для контроля за подобными ситуациями, был разработан прибор безопасности АВУ-045. При падении давления в тормозной магистрали ниже отметки в 2,7 – 2,9атм, АВУ-045 размыкает свой контакт в цепи катушки Р1-5 (цепь управления) и включает ВЗ№1 на всех вагонах состава. АВУ-045 по конструкции относится к клапанно-диафрагменно-поршневым, электропневматическим приборам. АВУ-045 условно можно разделить на две части – пневматическую и электрическую (контактную). АВУ-045 установлен в кабине машиниста слева, около УАВА. У машиниста, в предусмотренных случаях, есть возможность отключить АВУ-045 при помощи тумблера, который расположен на пульте и опломбирован.
Устройство:
1. Пневматическая часть:
— регулировочная пружина. Расположена в стакане закрепленному на корпусе при помощи четырех болтов. Пружина имеет две центрирующие шайбы и нагружает резиновую диафрагму сверху через направляющую шайбу. Сверху в стакан ввернут регулировочный винт, при помощи которого можно изменить усилие пружины. Регулировочный винт фиксируется при помощи контргайки.
— резиновая диафрагма.Установлена между стаканом и корпусом АВУ-045. Камера под диафрагмой сообщается с тормозной магистралью, которая подведена к АВУ-045 через штуцер.
— полый толкатель. Установлен под резиновой диафрагмой. Толкатель имеет возвратную пружину снизу. Канал толкателя сообщается с камерой под диафрагмой (а следовательно и с тормозной магистралью) через два отверстия в верхней его части. Нижний торец полого толкателя, является внутренним, подвижным седлом атмосферного клапана.
— атмосферный клапан. Является двухседельчатым. Внутренним седлом атмосферного клапана является нижний торец полого толкателя, а внешнее седло выполнено внутри корпуса АВУ-045. Атмосферный клапан имеет возвратную пружину снизу. Атмосферное отверстие расположено под атмосферным клапаном.
— поршень с хвостовиком. Поршень имеет возвратную пружину слева и уплотнительную манжету. Своим хвостовиком поршень взаимодействует с подвижными контактами. Поршневая камера, при открытом внешнем и закрытом внутреннем седле атмосферного клапана сообщается с атмосферой, а при открытом внутреннем и закрытом внешнем седле атмосферного клапана с тормозной магистралью, через полый толкатель.
2. Электрическая (контактная)часть:
Контактная часть расположена в пластмассовом коробе, который крепится к корпусу АВУ-045 при помощи пружинного крепления.
— подвижные контакты. Четыре контакта мостикового типа. Подвижные контакты имеют Пружину слева и толкатель справа, который взаимодействует с хвостовиком поршня.
— неподвижные контакты. При замыкании контактов №1 и №2 включается ВЗ №1 на составе. Контакты №3 и №4 расположены в цепи катушки Р1-5 (схема управления).
Работа:
Включение.
В случае понижения давления воздуха в тормозной магистрали до уровня 2,7 – 2,9атм давление так же понижается в камере под диафрагмой АВУ-045, так как она сообщается с тормозной магистралью. При этом, нагрузочная пружина преодолевает уменьшившееся усилие сжатого воздуха снизу на диафрагму и прогибает ее вниз. Усилием диафрагмы сверху, перемещается вниз полый толкатель. Внутреннее седло атмосферного клапана закрывается, а внешнее открывается, сообщая с атмосферой поршневую камеру. Так как поршневая камера сообщилась с атмосферой, поршень, усилием своей пружины перемещается вправо и его воздействие на толкатель контактной группы пропадает. Подвижные контакты, так же, под воздействием своей пружины перемещаются вправо. Контакты №3 и №4 (схема управления) размыкаются, а контакты №1 и №2 замыкаются, включая ВЗ №1 на всем составе.
Отключение.
При повышении давления воздуха в тормозной магистрали до уровня 3,5 – 3,7 ат. давление так же повышается в камере под диафрагмой АВ-045. Следовательно увеличивается усилие сжатого воздуха на диафрагму снизу, и она, преодолевая усилие нагрузочной пружины прогибается вверх. Полый толкатель так же перемещается вверх, усилием своей возвратной пружины. Внешнее седло атмосферного клапана закрывается, разобщая поршневую камеру от атмосферы. Внутреннее седло атмосферного клапана открывается, и тормозная магистраль сообщается с поршневой камерой через полый толкатель. Усилием сжатого воздуха справа, поршень перемещается влево, сжимая возвратную пружину. Своим хвостовиком поршень воздействует на толкатель контактной группы, который в свою очередь воздействует на подвижные контакты, которые перемещаются влево сжимая свою пружины. Контакты №1 и №2 размыкаются, и ВЗ №1 отключаются. Контакты №3 и №4 (схема управления) замыкаются, делая возможным дальнейшее движение.
АВУ-045 предназначен для контроля давления воздуха в тормозной магистрали при слабых утечках воздуха и исключения возможности сбора схемы на ходовых позициях КВ при недостаточном давлении воздуха в тормозной магистрали вагона. Общий вид прибора представлен на рис.
Технические данные
При повышении давления диафрагма (2), прогибаясь вверх, воздействует на направляющую шайбу (3), которая сжимает пружину (4), отрегулированную на определенное давление. Толкатель (7), двигаясь вверх вслед за диафрагмой под воздействием пружины, открывает канал, сообщающий полость под поршнем (9) с полостью управляющего давления. Поршень, перемещаясь влево, нажимает на толкатель электрического выключателя (11), размыкая одну пару контактов и замыкая другую.
При снижении давления диафрагма, прогибаясь вниз, воздействует на толкатель (7), который, перемещаясь, отсекает полость под поршнем (9) от полости управляющего давления, одновременно сообщая ее с атмосферой. Под воздействием пружин электрического выключателя и пружины (10) поршень (9) перемещается вправо. Происходит переключение контактов.
Рис. Автоматический выключатель управления АВУ-045
Замыкающий контакт АВУ включен в цепь катушки Р1-5, размыкающий контакт включен в цепь вентиля замещения ВЗ№1 (в цепь 48-го провода).
Поэтому при понижении давления воздуха в ТМ до 2,9 атм. АВУ отключается и размыкаются контакты АВУ в цепи катушки Р1-5, схема с ходового режима разбирается и замыкаются контакты АВУ в цепи 48-го провода и на составе срабатывает вентиль замещения ВЗ№1, на пульте управления загорается сигнальный светодиод АВУ.
При повышение давления в ТМ выше 3,5-3,7 атм:
— размыкается контакт АВУ в цепи 48-го провода и отменяется торможение от ВЗ№1, гаснет сигнальный светодиод АВУ;
— замыкается контакт АВУ в цепи катушки Р1-5, подготавливая сбор схемы ходового режима.
В случае неисправности АВУ (потере контакта АВУ в цепи катушки Р1-5) схема на Ход на поезде не соберется. Для возможного сбора схемы на Ход необходимо на пульте распломбировать и включить тумблер АВУ, контакты которого шунтируют контакты АВУ в цепи катушки Р1-5.
Схема подключения АВУ представлена на рис.
Рис. Схема подключения АВУ-045
Автоматический выключатель управления АВУ-045 установлен в кабине машиниста.
5.
 |
Назначение РЗ-1. Место установки, принцип работы, уставка.
При тормозном режиме, кроме реле перегрузки, для защиты применяют реле заземления. Оно включено в точке между тяговыми двигателями 2 и 4 через контактор тормозного переключателя. Таким образом, эта точка заземлена.
В случае замыкания на «землю» другой какой-либо точки силовой цепи получается электрический контур с катушкой реле, по которой пройдет небольшой ток, вызывающий срабатывание реле и отключение линейных контакторов. Заземление точки между тяговыми двигателями необходимо для закрепления линии потенциалов в контуре.
РЗ-1- реле заземления, предназначено для защиты групп ТЭД при тормозном режиме на случай пробоя изоляции. Катушка включена в генераторный контур силовой цепи. Ток срабатывания 0,6-0,8А.
Реле установлено на панеле с реле перегрузки (РП) представляет собой реле максимального тока. Силовые катушки реле включены в цепь тока защищаемых групп ТЭД и если величина тока в этой цепи превысит ток уставки реле, реле срабатывает.РПЛ установлено в ящике с реле ЯР-13Д-1. Ящик подвешен к раме вагона на изоляторах слева. Съемные кожуха имеют устройства, исключающие падение их на путь.
При срабатывании любого РП или РЗ хвостовик этого реле ударяет по упору валика, валик поворачивается и отключается реле РПвозврат. При этом размыкаются контакты РП, расположенные на якоре реле РПвозврат и включенные в цепь катушек приводов линейных контакторов 1-го, 20-го и Б7 проводов. Произойдет принудительное отключение линейных контакторов, которые разомкнут свои силовые контакты в цепи ТЭД, отключая двигатели от контактного рельса.
Замыкающий контакт, расположенный на хвостовике якоря реле РПвозврат, включенный в цепь 18-го провода, замкнется и сработает сигнализация- на пульте управления загорятся сигнальные светодиоды ЛСН и РП, а на кузове неисправного вагона загорятся зеленые лампы РП.
Для восстановления РП в рабочее положение необходимо подать импульсное питание на катушку реле РПвозврат кнопкой «Возврат РП». Якорь реле притянется к сердечнику и встанет на защелку. Разомкнется контакт РП в 18-м проводе и погаснут бортовые зеленые лампы РП (светодиоды ЛСН и РП погаснут при переводе главной рукоятки КВ в нулевое положение) и замкнутся контакты РП в цепи 1-го, 20-го и Б7 проводов.
Автоматический выключатель управления (АВУ-045)
Как известно пневматический тормоз обладает так называемым «свойством мягкости», т.е. при утечке сжатого воздуха из тормозной магистрали темпом мягкости (0,3 – 0,5 ат/мин.), воздухораспределитель не осуществляет пневматического торможения. Это происходит потому, что при падении давления в магистральной камере в главной части ВР, одновременно давление падает в рабочей камере главной части ВР и в рабочей камере объемом 7 литров, так как воздух из них успевает свободно проходить через открытое, внешнее седло клапана зарядки и калиброванное отверстие d=0,8 мм. в верхней части зажима магистральной диафрагмы не вызывая разницы давления в рабочей и магистральных камерах главной части ВР. Так как такие утечки, при не своевременном обнаружении их машинистом весьма опасны, для контроля за подобными ситуациями, был разработан прибор безопасности АВУ-045. АВУ-045 предназначен для контроля за давлением в тормозной магистрали. При падении давления в тормозной магистрали ниже отметки в 2,7 – 2,9 ат., АВУ-045 размыкает свой контакт в цепи катушки Р1-5 (цепь управления) и включает ВЗ№1 на всех вагонах состава. АВУ-045 по конструкции относится к клапанно-диафрагменно-поршневым, электропневматическим приборам. АВУ-045 условно можно разделить на две части – пневматическую и электрическую (контактную). АВУ-045 установлен в кабине машиниста, перед УАВА. У машиниста, в предусмотренных случаях, есть возможность отключить АВУ-045 при помощи тумблера, который расположен на пульте и опломбирован.
Устройство:
1. Пневматическая часть:
— регулировочная пружина. Расположена в стакане закрепленному на корпусе при помощи четырех болтов. Пружина имеет две центрирующие шайбы и нагружает резиновую диафрагму сверху через направляющую шайбу. Сверху в стакан ввернут регулировочный винт, при помощи которого можно изменить усилие пружины. Регулировочный винт фиксируется при помощи контргайки.
— резиновая диафрагма.Установлена между стаканом и корпусом АВУ-045. Камера под диафрагмой сообщается с тормозной магистралью, которая подведена к АВУ-045 через штуцер и боковой наклонный канал.
— полый толкатель. Установлен под резиновой диафрагмой. Толкатель имеет возвратную пружину снизу. Канал толкателя сообщается с камерой под диафрагмой (а следовательно и с тормозной магистралью) через два отверстия в верхней его части. Нижний торец полого толкателя, является внутренним, подвижным седлом атмосферного клапана.
— атмосферный клапан. Является двухседельчатым. Внутренним седлом атмосферного клапана является нижний торец полого толкателя, а внешнее седло выполнено внутри корпуса АВУ-045. Атмосферный клапан имеет возвратную пружину снизу. Атмосферное отверстие расположено под атмосферным клапаном.
— поршень с хвостовиком. Поршень имеет возвратную пружину слева и уплотнительную манжету. Своим хвостовиком поршень взаимодействует с подвижными контактами. Поршневая камера, при открытом внешнем и закрытом внутреннем седле атмосферного клапана сообщается с атмосферой, а при открытом внутреннем и закрытом внешнем седле атмосферного клапана с тормозной магистралью, через канал полого толкателя.
2. Электрическая (контактная)часть:
Контактная часть закрыта пластмассовым коробом, который крепится к корпусу АВУ-045 при помощи пружинного крепления.
— подвижные контакты. Четыре контакта мостикового типа. Подвижные контакты имеют Пружину слева и толкатель справа, который взаимодействует с хвостовиком поршня.
— неподвижные контакты. При замыкании контактов №1 и №2 включается ВЗ №1 на составе. Контакты №3 и №4 расположены в цепи катушки Р1-5 (схема управления). При этом, нормально замкнутыми (при отсутствии давления в ТМ) являются контакты №1 и №2 ( ВЗ №1), а нормально разомкнутыми контакты №3 и №4 (схема правления).
Работа АВУ-045:
Включение:
В случае понижения давления воздуха в тормозной магистрали до уровня 2,7 – 2,9 ат. давление так же понижается в камере под диафрагмой АВУ-045, так как она сообщается с тормозной магистралью. При этом, нагрузочная пружина преодолевает уменьшившееся усилие сжатого воздуха снизу на диафрагму и прогибает ее вниз. Усилием диафрагмы сверху, перемещается вниз полый толкатель. Внутреннее седло атмосферного клапана закрывается, а внешнее открывается, сообщая с атмосферой поршневую камеру. Так как поршневая камера сообщилась с атмосферой, поршень, усилием своей пружины перемещается вправо и его воздействие на толкатель контактной группы пропадает. Подвижные контакты, так же, под воздействием своей пружины перемещаются вправо. Контакты №3 и №4 (схема управления) размыкаются, а контакты №1 и №2 замыкаются, включая ВЗ №1 на всем составе.
Отключение:
При повышении давления воздуха в тормозной магистрали до уровня 3,5 – 3,7 ат. давление так же повышается в камере под диафрагмой АВ-045. Следовательно увеличивается усилие сжатого воздуха на диафрагму снизу, и она, преодолевая усилие нагрузочной пружины прогибается вверх. Полый толкатель так же перемещается вверх, усилием своей возвратной пружины. Внешнее седло атмосферного клапана закрывается, разобщая поршневую камеру от атмосферы. Внутреннее седло атмосферного клапана открывается, и тормозная магистраль сообщается с поршневой камерой через полый толкатель. Усилием сжатого воздуха справа, поршень перемещается влево, сжимая возвратную пружину. Своим хвостовиком поршень воздействует на толкатель контактной группы, который в свою очередь воздействует на подвижные контакты, которые перемещаются влево сжимая свою пружины. Контакты №1 и №2 размыкаются, и ВЗ №1 отключаются. Контакты №3 и №4 (схема управления) замыкаются, делая возможным дальнейшее движение.
При каком давлении в тм разрывает электрическую цепь аву
Автоматические выключатели управления (АВУ) предназначены для автоматического включения и выключения цепей управления в зависимости от изменения давления воздуха в той магистрали, где они установлены.

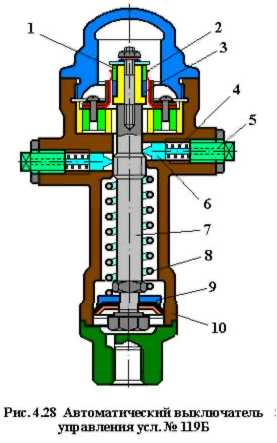

Выключатель управления № Э-119Б (Рис.4.28) устанавливается на отводе от ТМ и служат для отключения цепи управления, в том числе и электрического тормоза, и включении этих цепей при определенной величине давления в ТМ.
АВУ № 119Б состоит из корпуса 10, в котором находится поршень 9, закрепленный на стержне 7 и нагруженный пружиной 8. В корпусе находятся также упругие скользящие контакты 2 и два конических стопора 6, нагруженные пружинами 4, затяжка которых может изменяться регулировочными винтами 5. На стержне 7 расположены изоляционное кольцо 1 и металлическое кольцо 3. Конические стопоры 6 служат для регулирования давления сжатого воздуха, при котором замыкаются и размыкаются электрические контакты 2.
Воздух из ТМ проходит в нижнюю часть корпуса 10. При повышении давления в ТМ до 4,0 – 4,2 кгс/см 2 и выше поршень 9 со стержнем 7, преодолевая усилие пружины 4 правого стопора 6, переместится вверх и контакты 2 окажутся на металлическом кольце 3, замыкая электрическую цепь управления.
При снижении давления в ТМ до 2,7 – 2,9 кгс/см 2 и ниже поршень 9 со стержнем 7 перемещается вниз пружиной 3, преодолевая сопротивление левого стопора 6. При этом контакты 2 окажутся на изоляционном кольце 1, размыкая электрическую цепь управления.
Выключатель управления № Э-119В устанавливается на трубопроводе ТЦ и служит для
замыкания и размыкания цепей управления (в частности, для отключения электрического тормоза) в зависимости от величины давления в ТЦ.
Конструктивно он отличается от АВУ № Э-119Б тем, что на стержне 7 металлическое токопроводящее кольцо 3 установлено сверху, а изоляционное кольцо 1 снизу. Изменена также регулировка пружин 4.
4.14. Автоматические (пневматические) выключатели управления (ПВУ).
Выключатели управления ПВУ различных индексов имеют то же назначение, что и АВУ.

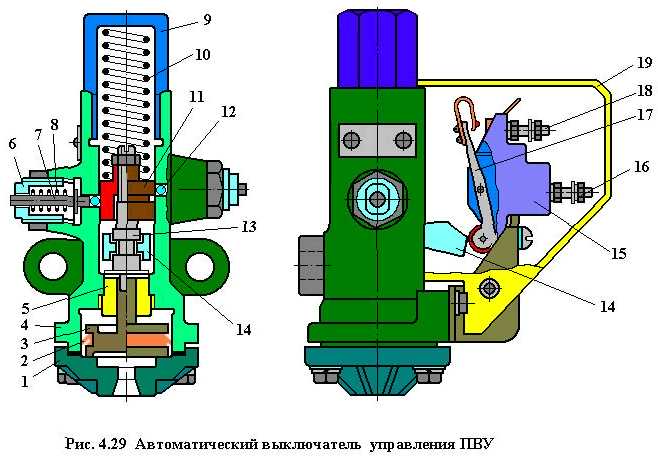

Выключатель управления ПВУ-2 (Рис. 4.29) устанавливается на отводе ТМ и состоит из крышки 1, корпуса 4 и пробки 9.
В корпусе находится поршень 3 со штоком 13, который перемещается в направляющей втулке 5. Поршень 3 уплотнен резиновой манжетой 2 и нагружен пружиной 10. На штоке 13 находится гильза 11 с кольцевой канавкой и пластмассовый поворотный рычаг 14. В боковых приливах корпуса установлены два шариковых стопора, состоящих из шариков 12, толкателей 7 и пружин 8 с регулировочными гайками 7. Контактная группа ПВУ закрыта прозрачным кожухом 19 и включает в себя контактный рычаг 17 с роликом и зажимы 16 и 18. Неподвижный контакт «а» установлен на изоляционной колодке 15 и соединен с зажимом 18, а подвижный контакт «б», установленный на контактном рычаге 17 соединен с зажимом 16.
Автоматические выключатели ПВУ выпускаются включающего и выключающего типов, отличающиеся расположением рычага 14. В приборах выключающего типа (например, ПВУ-4) рычаг 14 развернут на 180° (косая кромка рычага внизу). Выключатели управления ПВУ-2 и ПВУ-7 отличаются размерами пробки 9 (у ПВУ-7 она короче).

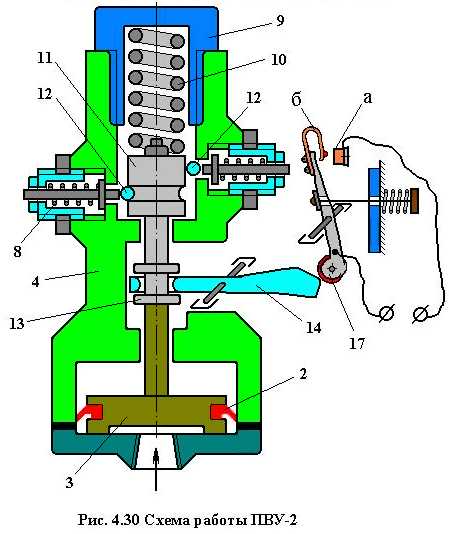

Схема работы ПВУ-2 показана на рис. 4.30.
При повышении давления в ТМ до 4,5 – 4,8 кгс/см 2 поршень 3, преодолевая сопротивление пружины 10 и левого шарика 12, перемещается вверх до западания правого шарика 12 в кольцевую канавку гильзы 11. Полный ход поршня со штоком составляет 5-6 мм. При этом рычаг 14, поворачиваясь на штоке 13, освобождает ролик контактного рычага 17, который под действием своей пружины обеспечивает замыкание контактов «а» и «б». Цепь управления, например, электрического тормоза, оказывается включенной.
При понижении давления в ТМ до 2,7 – 2,9 кгс/см 2 пружина 10, преодолевая усилие правого шарика 12, перемещает поршень 3 со штоком 13 вниз до западания левого шарика 12 в кольцевую канавку на гильзе 11. При перемещении штока 13 вниз происходит поворот рычага 14, который воздействует на ролик контактного рычага 17. Последний, поворачиваясь вокруг своей оси, размыкает контакты «а» и «б», разрывая эл ектрическую цепь управления.
Регулировка давления на замыкание и размыкание контактов осуществляется изменением затяжки пружин 8 регулировочными гайками 6.
Пневматические выключатели управления (ПВУ-5), выпускаемые с 2000 года, не имеют пробки, а поворотный рычаг выполнен металлическим.
На ряде электровозов, в частности ВЛ11М, ВЛ-80С и других, пневматические выключатели управления, установленные в магистрали ТЦ, выполняют и другие функции: например, при давлении в ТЦ 1,8 – 2,2 кгс/см 2 замыкают электрическую цепь управления подачей сжатого воздуха в цилиндры догружателей тележек; при давлении в ТЦ более 2,8 – 3,2 кгс/см 2 замыкают цепь управления автоматической подачи песка под колесные пары.
