Температура конденсации фреона

Предлагаю вашему вниманию краткий экскурс по ознакомлению с процессами работы кондиционера, в частности процесса конденсации и температуры конденсации фреона, которая требуется для работы системы кондиционирования и от чего зависти охлаждение наших помещений.

Основная нагрузка в системе кондиционирования лежит на конденсаторе, он отвечает за охлаждение воздуха, температуру конденсации фреона и предотвращает возможность переохлаждения.

Конденсация никогда не будет происходить, пока температура фреона не достигнет необходимого, для закипания, уровня. А она не достигнет этого уровня, пока не получит нужного давления.

Таким образом, процесс охлаждения воздуха начинается с нагнетания давления фреона в теплообменник, в конденсаторе. На этом этапе работы, температура конденсации фреона увеличивается и происходит процесс кипения, тем самым, фреон преобразуется в жидкое состояние, в этом заключается основная функция конденсатора.

Данный процесс сопровождается образованием тепла. Для увеличения его (тепла) выделения, конденсатор обдувается специальным вентилятором. В последствие, воздух, который проходит через конденсатор, нагревается.

По завершению прохождения конденсатора фреон в состоянии жидкости и под большим давлением попадает в терморегулирующий вентиль. В свою очередь на данный терморегулирующий вентиль возлагается функция понижения давления. При снижении давления, понижается температура конденсации фреона и прекращается процесс его кипения. Таким образом, фреон вскипает и испаряется преобразуясь обратно в состояние газа.

Для испарения фреон поглощает тепло того же воздуха, находящегося внутри помещения, которым вентилятор обдувает конденсатор. С помощью данного процесса и происходит охлаждение воздуха. Далее фреон в состоянии газа и с низким давлением направляется к компрессору и цикл воспроизводится.

Источник

Легких каскадов не бывает

Эта статья рассказывает о работе, которой я занимался в течение последнего года. Работа, как мне в начале казалась, простая и легкая. Но… Не все так просто, как кажется на первый взгляд.

Теория

реклама

Схема 1. Каскадная машина

реклама

Цитата из учебника: «Простейшая каскадная машина (схема 1) состоит из двух одноступенчатых машин, называемых верхней и нижней ветвью каскада. Нижняя ветвь каскада отнимает тепло у потребителя холода и работает на агенте высокого давления, а верхняя, работающая на агенте, применяемом для умеренных температур, охлаждает конденсатор нижней ветви»

А теперь подробнее. Верхняя (по температурной шкале) ступень каскада состоит из компрессора, конденсатора, ресивера, смотрового стекла, фильтра, ТРВ и испарителя-конденсатора. Испаритель верхней ступени и конденсатор нижней объединяют в одно устройство – теплообменник. Назначение компрессора и конденсатора мы рассматривать не будем. Оно изложено выше. Идем дальше – ресивер.

Заумно и непонятно? Можно проще. Ресивер необходим для стабильной работы ТРВ. Для того, чтобы ТРВ работал нормально, необходимо подавать ему на вход жидкий хладагент, не содержащий паров. А запас этого жидкого хладагента и обеспечивает ресивер.

Проконтролировать то, что на ТРВ поступает жидкость без пузырьков газа можно через смотровое стекло.

Терморегулирующий вентиль (ТРВ) является наиболее распространенным устройством регулирования подачи хладагента в испарители холодильных установок. ТРВ представляет из себя устройство с высоким гидравлическим сопротивлением, способное менять свое проходное сечение и, таким образом, регулировать количество поступающего в систему хладагента и его давление.

В этом случае используется ТРВ с термобаллоном. Помимо пружины, в нем на иглу действует сила, создаваемая давлением паров в термобаллоне, которая зависит от температуры баллона. Разместив баллон на выходе испарителя можно получить постоянную степень перегрева рабочего тела. И у нас не будет ни перелива хладагента в испаритель, ни его недостатка при резком повышении нагрузки.

Теплообменник (ТО). Это устройство является испарителем верхней и конденсатором нижней ступени каскада одновременно.

Теперь рассмотрим нижнюю ступень каскада. Компрессор сжимает низкотемпературный фреон, который поступает в предохладитель. Предохладитель представляет из себя обычный конденсатор небольшой мощности. Служит для предварительного охлаждения паров фреона, перед поступлением их в теплообменник. Он снижает нагрузку на верхнюю ступень каскада. Охлажденные пары фреона поступают в маслоотделитель.

После маслоотделителя поток разделяется на две магистрали – линию возврата масла в компрессор и поток паров фреона, идущих в теплообменник.

На линию возврата масла ставится смотровое стекло и вентиль. С помощью вентиля масло, скопившееся в маслоотделителе, сливается обратно в компрессор. А контролировать этот процесс можно по смотровому стеклу. Для уменьшения скачков давления в системе в магистраль лучше впаять кусок капиллярной трубки.

А теперь про линию, идущую в теплообменник. В ТО пары конденсируются и поступают через фильтр на дроссель. Теплообменник можно изготовить самостоятельно, или приобрести готовый.

После ТО фреон поступает в дроссель, а затем в испаритель, где хладагент кипит (испаряется) при пониженном давлении. Необходимая для кипения теплота отнимается от охлаждаемого объекта. После чего пары фреона возвращаются в компрессор.

реклама

Вот так, все вроде просто и понятно. Так поначалу показалось и мне. Было даже удивительно, почему у российских оверклокеров каскадные машины можно пересчитать по пальцам одной руки. Очень захотелось самому построить подобную машину.

Но, хватит слов, пора переходить к делу.

Подбор комплектующих

реклама

Компрессоры

Вообще из практики каскадостроителей установлено, что мощности компрессора верхней ступени много никогда не бывает. Поэтому лучше было бы взять более мощный компрессор, с объемом цилиндра более 26-ти кубиков. Но с повышением мощности значительно возрастает цена. Еще очень хороший вариант – использование роторных компрессоров. Но там свои сложности.

Выход из ситуации предложил Boud. Он посоветовал поставить в нижнюю ступень расширительную емкость.

реклама

Принцип работы такой. После запуска, когда верхняя ступень охладила ТО, закрывается вентиль 2 и 3. Вентиль 1 открыт. Запускаем нижнюю ступень. Компрессор включается. Начинаем понемногу заполнять нижний контур 23-м из расширительной емкости. Порциями. Открывая и закрывая вентиль 3. Для более плавного пуска в магистраль лучше впаять кусок капилляра, длиной 30-40 см. Чем длиннее капилляр, тем более плавно происходит пуск. В этом случае будет достаточно мощности относительно небольшого компрессора. Низкотемпературный фреон охлаждается постепенно. Поэтому и снижаются требования к мощности компрессора.

Расширительная емкость полезна еще и для снижения стояночного давления. При выключении каскада возможно значительное повышение давления в нижней ступени, т.к. когда машина не работает, температура всех ее частей выравнивается с температурой окружающей среды. А как мы знаем, при температуре +25 давление насыщенных паров фреона 23 составляет 47,3 атм. Что немало. Тот же сильфон, используемый для всасывающей трубки, сертифицирован на давление до 16-ти атм. Так что может произойти грандиозный «пиф-паф», чего естественно не хочется.

Для предотвращения этого и подключают к системе сосуд, называемый расширительной емкостью. Объем же рассчитывается так, чтобы при остановке машины весь агент высокого давления превратился в пар, давление которого при этом не превысило бы расчетного давления всей остальной аппаратуры.

реклама

Так же если понадобится что-то переделать в системе, низкотемпературный хладагент можно закачать в расширительную емкость, отсечь ее от остального контура вентилями. И спокойно работать. Большая часть дефицитного и дорогостоящего хладагента сохранится. Работает это так. Выключаем верхнюю ступень каскада. Низкотемпературный фреон больше не конденсируется, а только испаряется. Закрываем вентиль 1 (см.схему 2) и вентиль 3. А вентиль 2 открываем. Компрессор закачивает хладагент в емкость. Проконтролировав давления в контуре по манометрам, закрываем вентиль 2 и выключаем компрессор нижней ветви. Каскад выключен. Большая часть низкотемпературного фреона в закрытой емкости.

Громоздкость расширительной емкости окупается полностью гарантированной защитой от высокого давления. Под такую емкость, в моем случае, идеально подходит пустой баллон из-под 22-го или 404-го фреона. Желательно без обратного клапана. Обратный клапан стоит в кранике баллона. Он не даст закачивать в нее газ. Гарантия, что в баллон не попадет другой фреон. Баллон получается как бы одноразовый. Но китайские производители обычно «забывают» его ставить.

В этот баллон впаивается несколько штуцеров. Сколько? Зависит от схемы включения емкости.

Итак, исходя из вышеизложенного, были выбраны и приобретены два компрессора:

реклама

Компрессор для нижней ступени надо выбирать по совместимости масла с низкотемпературным фреоном. Самое универсальное масло: POE (Polyol Ester). Это все компрессоры, рассчитанные на фреон R-404.

Конденсатор

реклама

В рабочем режиме верхней ступени достаточно конденсатора мощностью 1 кВт. Но при старте потребуется отвести до двух киловатт. Я приобрел BC218W075(2168) производительностью Q – 1900 Bт.

Предохладитель LU-VE 800 Вт. Мощность предохладителя я не выбирал. Такой у меня был в наличии.

Ресивер

Так же для стабильной работы ТРВ в верхнюю ступень необходимо поставить ресивер. Ресивер, это сосуд для хранения жидкого рабочего тела под высоким давлением перед подачей его к устройству понижения давления.

Предназначен для хранения основного запаса рабочего тепла и излишков рабочего тепла, выведенных из области конденсации, низкого давления и обратного потока в связи с изменением режима работы установки.

Объем его должен быть больше объема жидкостной линии после ТРВ/капилляра. Для теплообменников это весьма важно, но, в этом случае, проще взять ресивер заведомо чуть большего объема и не заправлять его по максимуму. У меня стоит BC-RV- 1,2L.

Смотровое стекло

Смотровое стекло желательно поставить после ресивера. По нему удобно будет контролировать заправку и степень конденсации верхнего контура. Так же смотровое стекло ставится на магистраль, возвращающую масло в компрессор после маслоотделителя нижнего контура.

Фильтры

Фильтр в верхнюю ступень вполне подойдет «карандашного» типа. Но, желательно, побольше. В нижнюю же лучше поставить более серьезный прибор. Нижняя ступень намного чувствительнее к наличию влаги в системе.

Манометры

Для контроля работы каскада желательно предусмотреть стационарно установленные манометры.

Переходник накручивается на манометр с лентой ФУМ. Мотать надо немного, пару витков. Манометры можно подключить через капилляр. Капилляр даже улучшает показания манометров, т.к. они становятся более инерционными и на нагнетании, если манометр не глицериновый, пропадает дрожание.

Современные ТРВ состоят как бы из двух частей. Собственно самого ТРВ и клапанного узла. Другое название дюза, вставка. Эта вставка и определяет мощность ТРВ. Находится под нижней (см. фото) гайкой.

У меня стоит вставка 001. 3,2 кВт для R-22, при Ткип.-50С, Т конд.+400С. На первый взгляд может показаться, что она несколько великовата, но этот запас мощности очень пригодится при пуске каскада. К тому же более мощные ТРВ лучше работают при меньшей мощности, чем более слабые ТРВ, работающие на превышающей номинал мощности.

Источник

Как работает холодильное оборудование?

Содержание

Содержание

Вы никогда не задумывались, почему в холодильнике — холодно, и что общего у морозильного шкафа и кондиционера? В этом материале разбираемся, как работает холодильное оборудование.

Замечали, что, когда вы выходите из душа, вам всегда прохладно? Дело в том, что влага при испарении поглощает тепло. А при конденсации, наоборот, тепло выделяется. На этих явлениях и основан принцип действия паровых компрессорных холодильных машин– в них по замкнутому кругу двигается специальная жидкость (хладагент). Хладагент испаряется в испарителе и конденсируется в конденсаторе. При этом испаритель охлаждается, а конденсатор греется.

Чтобы хладагент испарялся и конденсировался в нужных местах, в холодильном контуре должны присутствовать еще два элемента – компрессор и дросселирующее устройство.

Компрессор сжимает газообразный хладагент в конденсаторе, где он под действием высокого давления переходит в жидкую форму, выделяя тепло. А дросселирующее устройство (капиллярная трубка или терморегулирующий вентиль) затрудняет движение хладагента и поддерживает высокое давление в конденсаторе. После дросселя давление в контуре намного ниже, и попавший туда хладагент начинает испаряться внутри испарителя, поглощая тепло. Далее он, уже в газообразном виде, снова попадает в компрессор, и цикл повторяется.

Многие холодильные установки комплектуются дополнительными элементами.

Фильтр-осушитель устанавливается перед дросселирующим устройством. Его задачей является извлечение из хладагента воды и механических частиц. При его отсутствии капилляр может засориться или замерзнуть.

Терморегулятор (термостат) выключает компрессор при достижении необходимой температуры.

Ресивер повышает эффективность холодильной установки. Без терморегулирущего вентиля (с капиллярной трубкой) скорость выработки холода является постоянной. И, если она будет слишком большой, компрессор будет часто включаться–выключаться, а если слишком маленькой — охлаждение будет идти слишком долго. Использование ТРВ позволяет изменять скорость охлаждения в больших пределах, но требует наличия ресивера для компенсирования колебаний расхода хладагента.

Различные датчики температуры и давления, управляемые электроникой регуляторы давления и клапаны используются для повышения эффективности устройства и поддержания специфических режимов работы.

Из холода в жар

Чаще всего холодильная машина используется именно для охлаждения — испаритель расположен в охлаждаемом объеме, а конденсатор вынесен в окружающую среду. Так работают кондиционеры, холодильники и морозильники. Но холодильный контур не только поглощает тепло на испарителе, но и выделяет его на конденсаторе. Нельзя ли использовать холодильную машину «наоборот» — для обогрева, расположив конденсатор в обогреваемом помещении, а испаритель вынеся наружу?

Еще как можно. Холодильная машина использует электроэнергию не для непосредственного нагрева (как ТЭН), а для переноса тепла, поэтому эффективность ее выше, чем у обычного электронагревателя. Многие современные кондиционеры могут работать «наоборот», используя теплообменник внутреннего блока как конденсатор, а теплообменник внешнего блока – как испаритель. В таком режиме на 1 кВт потребленной мощности кондиционер может произвести 2–6 кВт тепла. Греть комнату кондиционером может быть значительно выгоднее, чем электрообогревателем!

В местах с более холодным климатом в последнее время все большую популярность получают тепловые насосы – паровые компрессорные холодильные машины, у которых испаритель помещен под землю на глубину, большую глубины промерзания. Поскольку там всегда сохраняется положительная температура, эффективность теплового насоса не зависит от времени года. Такие устройства намного экономичнее электрических обогревателей и могут использоваться для отопления жилища круглый год при любой температуре. К сожалению, высокая стоимость тепловых насосов пока препятствует их популярности.

Виды компрессоров

Поршневые компрессоры устанавливаются в основном в холодильниках и морозильниках. В большинстве моделей поршень приводится в движение обычным электродвигателем, двигающим поршень через шатунно-кривошипный, кулачковый или кулисный механизм.

Существуют также электромагнитные (линейные) поршневые компрессоры. В них цилиндр расположен внутри катушки, создающей электромагнитное поле, которое приводит в движение поршень.

Поршневые компрессоры способны создавать высокое давление, обеспечивая большой перепад температур на испарителе и конденсаторе. Кроме того, обычный поршневой компрессор имеет достаточно простую конструкцию, не требующую высокой точности изготовления деталей, соответственно стоят они недорого. Однако недостатков у поршневых компрессоров тоже хватает:

Поэтому поршневой компрессор можно повторно запускать только через несколько минут после остановки, когда давление в системе выровняется. Защитой от повторного пуска снабжены далеко не все модели, поэтому холодильное оборудование рекомендуется подключать через реле времени с задержкой включения в 5–10 минут.

Ротационные компрессоры (иногда называемые роторными) создают давление за счет изменяющегося зазора между вращающимся ротором и корпусом компрессора.

Существуют различные модификации этого вида компрессоров — с эксцентричным ротором, с подвижными лепестками, с качающимся ротором, спиральный и т. п.

Все они обладают небольшими габаритами, низким уровнем шума и увеличенным ресурсом за счет снижения количества подвижных деталей. К недостаткам этого вида можно отнести сложность изготовления (ротор и корпус должны быть изготовлены с высокой точностью) и низкое максимальное давление. Такие компрессоры чаще используются в климатической технике, для которой не требуется создавать очень низкую температуру.

Ротационными и поршневыми список компрессоров не исчерпывается — существуют еще центробежные, винтовые, кулачковые и другие. Но в бытовой технике они используются реже.

Вне зависимости от вида компрессор может быть неинверторным (стандартным) или инверторным. У обычных компрессоров скорость вращения двигателя постоянна, для поддержания заданной температуры он периодически включается и выключается. В инверторных компрессорах двигатель подключен через частотный преобразователь (инвертор), с помощью изменения частоты напряжения меняющий скорость вращения электродвигателя. Такой компрессор поддерживает заданную температуру выставлением нужной скорости вращения. Инверторные компрессоры дороже, но экономичнее, эффективнее и имеют больший ресурс.

Типы хладагентов

Чем ниже температура кипения хладагента, тем более низкую температуру можно получить на испарителе холодильной машины. Однако, понизить температуру в морозильнике, просто поменяв фреон на более «холодный», скорее всего, не выйдет — хладагенты с низкой температурой кипения требуют большего давления для конденсации. Компрессор, рассчитанный на фреон с высокой температурой кипения, просто не сможет создать такое давление. Поэтому при замене хладагента следует придерживаться рекомендаций из инструкции, и не заправлять хладагент с характеристиками, сильно отличающимися от рекомендованных.

В бытовых устройствах чаще всего используются следующие хладагенты:

Фреон R22 (хладон 22, хлордифторметан) до недавних пор часто использовался в холодильных и морозильных установках. Обладает достаточно низкой температурой кипения (-40,8°С), при утечке возможна дозаправка системы. Однако из-за вреда, наносимого окружающей среде (разрушение озонового слоя) R22 в последнее время используется редко, а во многих странах вообще запрещен.

R600a (изобутан) все чаще используется в холодильной технике вместо менее экологичного R134. Его преимуществами являются низкое давление конденсации и высокая удельная теплота парообразования – холодильники, использующие этот фреон, дешевле и экономичнее. Однако из-за высокой температуры кипения (-12°С) заправленную им технику нельзя использовать на улице при отрицательных температурах.

Следует также помнить о том, что каждый тип фреона требует использования определенного вида масла для смазки деталей компрессора. Обычно тип (а иногда и марка масла) приводятся в сопроводительной документации к фреону. Использование других масел может привести к поломке компрессора.

Как видно, ничего сложного в холодильной технике нет, а понимание принципов ее работы может значительно продлить жизнь технике, позволить сэкономить на электроэнергии и уберечь от неправильных действий, могущих привести к поломке прибора.

Источник

При какой температуре фреон конденсируется

В этой статье мы расскажем про температурный глайд фреонов: что это такое, от чего зависит, как измеряется. Разобрали определение глайда температур на примере хладагента R-407c. В конце страницы вы найдете таблицу температурного глайда для хладагентов.

Зеотропные и азеотропные смеси

Все хладагенты делятся на два типа – однокомпонентные и смеси. У фреонов, состоящих из одного вещества не может быть температурного глайда. Их температура кипения постоянна и зависит только от давления. Они являются азеотропными.

В состав смесей (многокомпонентных хладагентов) входят от 2 до 5 (например, R438a) веществ. Если у компонентов одинаковые температуры кипения в определенном диапазоне, они тоже относятся к азеотропным.

Часто в состав многокомпонентного хладагента входят вещества с разными температурами кипения. Такие смеси называют зеотропными или неазеотропными. У них есть температурный глайд. У них важную роль играет точка росы (точка насыщения).

Состав многокомпонентного хладагента R407F

Что такое температурный глайд

По мере испарения состав жидкого хладагента меняется. Соответственно меняются его характеристики. Повышается температура кипения. В один прекрасный момент он перестает переходить в газообразную фазу.

От чего зависит температурный глайд

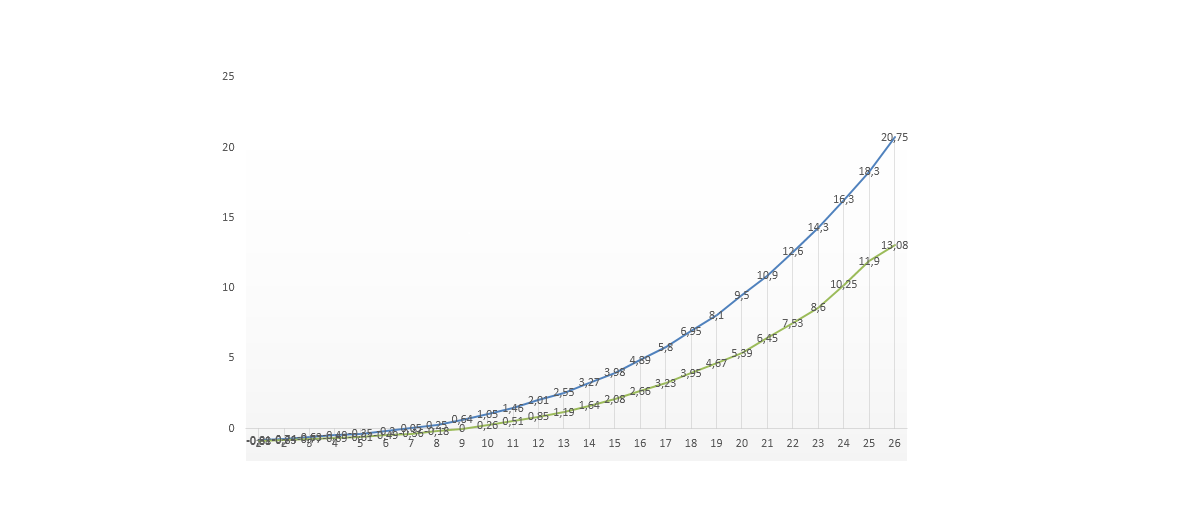

Температурный глайд – промежуток температур, в котором хладагент может быть одновременно газом и жидкостью. Это значение меняется в зависимости от состава. Дело в том, что разница между температурами кипения хладагентов не постоянна.

Например, есть некоторый фреон, в составе которого газы А и Б. У них небольшая разница в температуре кипения. Но свойства хладагентов разные. Поэтому при разном давлении температурный глайд будет отличаться.

Чем выше давление, тем больше температура кипения фреонов. Так как их зависимость не прямая, то и разница температур насыщения и кипения больше. Соответственно – больше температурный глайд.

Что пишут производители

Из-за того, что температурный глайд зависит от давления, нельзя указать его точное значение. Производители хладонов измеряют его по-разному. Например, они могут указать температурный глайд:

Поэтому не стоит слепо доверять цифрам. В спецификации к одному и тому же фреону могут быть указаны разные значения. Не все указывают, при каких условиях они измеряли температурный глайд фреона. Если вы столкнулись с новым хладагентом, лучше тестировать его самому.

Таблица температурного глайда хладагентов

В этой таблице собраны значения температурного глайда для зеотропных фреонов. Данные взяты с официальных сайтов производителей и официальной документации. К сожалению, не везде указано, как именно измерялся глайд.

В этой статье мы постарались популярно пояснить, что такое температурный глайд хладагентов и от чего он зависит. Также привели средний глайд наиболее популярных многокомпонентных фреонов. Не забудьте поделиться ей с коллегами и друзьями!

Основные понятия, связанные с работой холодильной машины

Охлаждение в кондиционерах производится за счет поглощения тепла при кипении жидкости. Когда мы говорим о кипящей жидкости, мы, естественно, думаем, что она горячая. Однако это не совсем верно.

Во-первых, температура кипения жидкости зависит от давления окружающей среды. Чем выше давление, тем выше температура кипения, и наоборот: чем ниже давление, тем ниже температура кипения. При нормальном атмосферном давлении, равном 760 мм рт.ст. (1 атм), вода кипит при плюс 100°С, но если давление пониженное, как например в горах на высоте 7000-8000 м, вода начнет кипеть уже при температуре плюс 40-60°С.

Во-вторых, при одинаковых условиях разные жидкости имеют различные температуры кипения.

Например, хладагент R-410А, широко используемый в холодильной технике, при нормальном атмосферном давлении имеет температуру кипения – 51°С.

Если жидкий хладагент находится в открытом сосуде, то есть при атмосферном давлении и температуре окружающей среды, то он немедленно вскипает, поглощая при этом большое количество тепла из окружающей среды или любого материала, с которым находится в контакте. В холодильной машине хладагент кипит не в открытом сосуде, а в специальном теплообменнике, называемом испарителем. При этом кипящий в трубках испарителя хладагент активно поглощает тепло от воздушного потока, омывающего наружную, как правило, оребренную поверхность трубок.

Рассмотрим процесс конденсации паров жидкости на примере хладагента R-410А. Температура конденсации паров хладагента, так же, как и температура кипения, зависит от давления и температуры окружающей среды. Чем выше давление и температура, тем выше температура конденсации. Так, например, конденсация паров хладагента R-410А при давлении 23,5 bar начинается уже при температуре плюс 40°С. Процесс конденсации паров хладагента, как и любой другой жидкости, сопровождается выделением большого количества тепла в окружающую среду или, применительно к холодильной машине, передачей этого тепла потоку воздуха или жидкости в специальном теплообменнике, называемом конденсатором.

Естественно, чтобы процесс кипения хладагента в испарителе и охлаждения воздуха, а также процесс конденсации и отвод тепла в конденсаторе были непрерывными, необходимо постоянно “подливать” в испаритель жидкий хладагент, а в конденсатор постоянно подавать пары хладагента. Такой непрерывный процесс (цикл) осуществляется в холодильной машине.

Наиболее обширный класс холодильных машин базируется на компрессионном цикле охлаждения, основными конструктивными элементами которого являются компрессор, испаритель, конденсатор и регулятор потока (капиллярная трубка, ТРВ, ЭРВ), соединенные трубопроводами и представляющие собой замкнутую систему, в которой циркуляцию хладагента (фреона) осуществляет компрессор. Кроме обеспечения циркуляции, компрессор поддерживает в конденсаторе (на линии нагнетания) высокое давление порядка 23,5 bar.

Теперь, когда рассмотрены основные понятия, связанные с работой холодильной машины, перейдем к более подробному рассмотрению схемы компрессионного цикла охлаждения, конструктивному исполнению и функциональному назначению отдельных узлов и элементов.

Схема компрессионного цикла охлаждения

Рис. 1. Схема компрессионного цикла охлаждения

Кондиционер – это та же холодильная машина, предназначенная для тепловой обработки воздушного потока. Кроме того, кондиционер обладает существенно большими возможностями, более сложной конструкцией и многочисленными дополнительными опциями. Обработка воздуха предполагает придание ему определенных кондиций, таких как температура и влажность, а также направление движения и подвижность (скорость движения). Остановимся на принципе работы и физических процессах, происходящих в холодильной машине (кондиционере). Охлаждение в кондиционере обеспечивается непрерывной циркуляцией, кипением и конденсацией хладагента в замкнутой системе. Кипение хладагента происходит при низком давлении и низкой температуре, а конденсация – при высоком давлении и высокой температуре. Принципиальная схема компрессионного цикла охлаждения показана на рис. 1.

Начнем рассмотрение работы цикла с выхода испарителя (участок 1-1). Здесь хладагент находится в парообразном состоянии с низким давлением и температурой.

Парообразный хладагент всасывается компрессором, который повышает его давление до 23,5 bar и температуру до плюс 70-90°С (участок 2-2).

Далее в конденсаторе горячий парообразный хладагент охлаждается и конденсируется, то есть переходит в жидкую фазу. Конденсатор может быть либо с воздушным, либо с водяным охлаждением в зависимости от типа холодильной системы.

На выходе из конденсатора (точка 3) хладагент находится в жидком состоянии при высоком давлении. Размеры конденсатора выбираются таким образом, чтобы газ (хладагент) полностью сконденсировался внутри конденсатора. Поэтому температура жидкости на выходе из конденсатора оказывается несколько ниже температуры конденсации. Переохлаждение в конденсаторах с воздушным охлаждением обычно составляет примерно плюс 4-7°С.

При этом температура конденсации примерно на 10-20°С выше температуры атмосферного воздуха.

Затем хладагент в жидкой фазе при высокой температуре и давлении поступает в регулятор потока, где давление смеси резко уменьшается (примерно в три раза), часть жидкости при этом может испариться, переходя в парообразную фазу. Таким образом, в испаритель попадает смесь пара и жидкости (точка 4).

Парожидкостной хладагент кипит в испарителе, отбирая тепло от окружающего воздуха, и вновь переходит в парообразное состояние.

Размеры испарителя выбираются таким образом, чтобы жидкость полностью испарилась внутри испарителя. Поэтому температура пара на выходе из испарителя оказывается выше температуры кипения, происходит так называемый перегрев хладагента в испарителе. В этом случае даже самые маленькие капельки хладагента испаряются и в компрессор не попадает жидкость. Следует отметить, что в случае попадания жидкого хладагента в компрессор, так называемого “гидравлического удара”, возможны повреждения и поломки клапанов и других деталей компрессора.

Перегретый пар выходит из испарителя (точка 1), и цикл возобновляется.

Таким образом, хладагент постоянно циркулирует по замкнутому контуру, меняя свое агрегатное состояние с жидкого на парообразное и наоборот.

Все компрессионные циклы холодильных машин включают два определенных уровня давления. Граница между ними проходит через нагнетательный клапан на выходе компрессора с одной стороны и выход из регулятора потока (из капиллярной трубки, ТРВ, ЭРВ) с другой стороны.

Нагнетательный клапан компрессора и выходное отверстие регулятора потока являются разделительными точками между сторонами высокого и низкого давлений в холодильной машине.

На стороне высокого давления находятся все элементы, работающие при давлении конденсации.

На стороне низкого давления находятся все элементы, работающие при давлении испарения.

Несмотря на то, что существует много типов компрессионных холодильных машин, принципиальная схема цикла в них практически одинакова.

Теоретический и реальный цикл охлаждения.

Риc. 2. Диаграмма давления и теплосодержания

Цикл охлаждения можно представить графически в виде диаграммы зависимости абсолютного давления и теплосодержания (энтальпии). На диаграмме (рис. 2) представлена характерная кривая отображающая процесс насыщения хладагента.

Левая часть кривой соответствует состоянию насыщенной жидкости, правая часть – состоянию насыщенного пара. Две кривые соединяются в центре в так называемой “критической точке”, где хладагент может находиться как в жидком, так и в парообразном состоянии. Зоны слева и справа от кривой соответствуют переохлажденной жидкости и перегретому пару. Внутри кривой линии помещается зона, соответствующая состоянию смеси жидкости и пара.

Рис. 3. Изображение теоретического цикла сжатия на диаграмме «Давление и теплосодержание»

Рассмотрим схему теоретического (идеального) цикла охлаждения с тем, чтобы лучше понять действующие факторы (рис. 3).

Рассмотрим наиболее характерные процессы, происходящие в компрессионном цикле охлаждения.

Сжатие пара в компрессоре.

Холодный парообразный насыщенный хладагент поступает в компрессор (точка С`). В процессе сжатия повышаются его давление и температура (точка D). Теплосодержание также повышается на величину, определяемую отрезком НС`-HD, то есть проекцией линии C`-D на горизонтальную ось.

В конце цикла сжатия (точка D) горячий пар поступает в конденсатор, где начинается его конденсация и переход из состояния горячего пара в состояние горячей жидкости. Этот переход в новое состояние происходит при неизменных давлении и температуре. Следует отметить, что, хотя температура смеси остается практически неизменной, теплосодержание уменьшается за счет отвода тепла от конденсатора и превращения пара в жидкость, поэтому он отображается на диаграмме в виде прямой, параллельной горизонтальной оси.

Процесс в конденсаторе происходит в три стадии: снятие перегрева (D-E), собственно конденсация (Е-А) и переохлаждение жидкости (А-А`).

Рассмотрим кратко каждый этап.

Снятие перегрева (D-E).

Это первая фаза, происходящая в конденсаторе, и в течение ее температура охлаждаемого пара снижается до температуры насыщения или конденсации. На этом этапе происходит лишь отъем излишнего тепла и не происходит изменение агрегатного состояния хладагента.

На этом участке снимается примерно 10-20% общего теплосъема в конденсаторе.

Температура конденсации охлаждаемого пара и образующейся жидкости сохраняется постоянной на протяжении всей этой фазы. Происходит изменение агрегатного состояния хладагента с переходом насыщенного пара в состояние насыщенной жидкости. На этом участке снимается 60-80% теплосъема.

Переохлаждение жидкости (А-А`).

На этой фазе хладагент, находящийся в жидком состоянии, подвергается дальнейшему охлаждению, в результате чего его температура понижается. Получается переохлажденная жидкость (по отношению к состоянию насыщенной жидкости) без изменения агрегатного состояния.

Переохлаждение хладагента дает значительные энергетические преимущества: при нормальном функционировании понижение температуры хладагента на один градус соответствует повышению мощности холодильной машины примерно на 1% при том же уровне энергопотребления.

Количество тепла, выделяемого в конденсаторе.

Участок D-A` соответствует изменению теплосодержания хладагента в конденсаторе и характеризует количество тепла, выделяемого в конденсаторе.

Регулятор потока (А`-B).

Переохлажденная жидкость с параметрами в точке А` поступает на регулятор потока (капиллярную трубку или терморегулирующий расширительный клапан), где происходит резкое снижение давления. Если давление за регулятором потока становится достаточно низким, то кипение хладагента может происходить непосредственно за регулятором, достигая параметров точки В.

Испарение жидкости в испарителе (В-C).

Смесь жидкости и пара (точка В) поступает в испаритель, где она поглощает тепло от окружающей среды (потока воздуха) и переходит полностью в парообразное состояние (точка С). Процесс идет при постоянной температуре, но с увеличением теплосодержания.

Как уже говорилось выше, парообразный хладагент несколько перегревается на выходе испарителя. Главная задача фазы перегрева (С-С`) – обеспечение полного испарения остающихся капель жидкости, чтобы в компрессор поступал только парообразный хладагент. Для этого требуется повышение площади теплообменной поверхности испарителя на 2-3% на каждые 0,5°С перегрева. Поскольку обычно перегрев соответствуют 5-8°С, то увеличение площади поверхности испарителя может составлять около 20%, что безусловно оправдано, так как увеличивает эффективность охлаждения.

Количество тепла, поглощаемого испарителем.

Участок HB-НС` соответствует изменению теплосодержания хладагента в испарителе и характеризует количество тепла, поглощаемого испарителем.

Реальный цикл охлаждения.

Рис. 4. Изображение цикла реального сжатия на диаграмме «Давление-теплосодержание»

C`L: потеря давления при всасывании

MD: потеря давления при выходе

HDHC`: теоретический термический эквивалент сжатия

HD`HC`: реальный термический эквивалент сжатия

C`D: теоретическое сжатие

LM: реальное сжатие

В действительности в результате потерь давления, возникающих на линии всасывания и нагнетания, а также в клапанах компрессора, цикл охлаждения отображается на диаграмме несколько иным образом (рис. 4).

Из-за потерь давления на входе (участок C`-L) компрессор должен производить всасывание при давлении ниже давления испарения.

С другой стороны, из-за потерь давления на выходе (участок М-D`), компрессор должен сжимать парообразный хладагент до давлений выше давления конденсации.

Необходимость компенсации потерь увеличивает работу сжатия и снижает эффективность цикла.

Помимо потерь давления в трубопроводах и клапанах, на отклонение реального цикла от теоретического влияют также потери в процессе сжатия.

Во-первых, процесс сжатия в компрессоре отличается от адиабатического, поэтому реальная работа сжатия оказывается выше теоретической, что также ведет к энергетическим потерям.

Во-вторых, в компрессоре имеются чисто механические потери, приводящие к увеличению потребной мощности электродвигателя компрессора и увеличению работы сжатия.

В третьих, из-за того, что давление в цилиндре компрессора в конце цикла всасывания всегда ниже давления пара перед компрессором (давления испарения), также уменьшается производительность компрессора. Кроме того, в компрессоре всегда имеется объем, не участвующий в процессе сжатия, например, объем под головкой цилиндра.

Оценка эффективности цикла охлаждения

Эффективность цикла охлаждения обычно оценивается коэффициентом полезного действия или коэффициентом термической (термодинамической) эффективности.

Коэффициент эффективности может быть вычислен как соотношение изменения теплосодержания хладагента в испарителе (НС-НВ) к изменению теплосодержания хладагента в процессе сжатия (НD-НС).

Фактически он представляет собой соотношение холодильной мощности и электрической мощности, потребляемой компрессором.

Причем он не является показателем производительности холодильной машины, а представляет собой сравнительный параметр при оценке эффективности процесса передачи энергии. Так, например, если холодильная машина имеет коэффициент термической эффективности, равный 2,5, то это означает, что на каждую единицу электроэнергии, потребляемую холодильной машиной, производится 2,5 единицы холода.
