при какой температуре открывается термостат на ваз 2109 карбюратор
Термостат автомобилей ВАЗ 2108, 21093, 21099
В системе охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) установлен термостат.
Термостат системы охлаждения двигателя ВАЗ 21083, 21093, 21099
— Назначение термостата
Термостат в системе охлаждения двигателя 21083 предназначен для разделения и направления потоков охлаждающей жидкости с целью обеспечения и поддержания необходимого температурного режима его работы. Вся его работа состоит из перекрытия или подачи жидкости через радиатор.
— Где установлен термостат на автомобиле ВАЗ 21083 (21093, 21099)?
В системе охлаждения двигателя 21083 (2108, 21081) термостат установлен слева от двигателя на выпускном патрубке головки блока цилиндров. Верхняя часть термостата соединена коротким шлангом с выпускным патрубком головки блока и длинным шлангом с подводящей трубой насоса (помпы). Нижняя часть термостата соединена с радиатором длинным шлангом и с расширительным бачком тонким.
Шланги термостата системы охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099), показано при снятом для наглядности трамблере
— Устройство термостата
Термостат системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 состоит из корпуса (верхняя часть) и крышки (нижняя часть). В корпусе установлен основной клапан и перепускной клапан.
Основной клапан завальцован вместе с корпусом и крышкой (он не съемный). Внутри клапана имеется стакан с резиновой вставкой. Между стенками стакана и резиновой вставкой расположен термочувствительный твердый наполнитель (основная рабочая деталь термостата). Вся эта конструкция насажена на стальной полированный поршень (стержень) жестко закрепленный на днище клапана. Так же основной клапан имеет пружину и седло, к которому он прижимается этой пружиной.
Перепускной клапан установлен на двух стойках поверх основного клапана. Он так же имеет пружину и седло.
Термостат имеет четыре патрубка на которые насажены и закреплены хомутами шланги системы охлаждения двигателя. На корпусе: входной патрубок (от двигателя), выходной патрубок к насосу СО (помпе). На крышке: входной патрубок от радиатора и выходной (на расширительный бачок).
Схема устройство термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
— Как работает термостат?
На холодном двигателе (ОЖ холодная) перепускной клапан термостата открыт, а основной закрыт и охлаждающая жидкость циркулирует по малому кругу системы охлаждения. Это блок цилиндров, головка блока, радиатор отопителя, блок подогрева карбюратора, корпус (верхняя часть) термостата. Что способствует ее интенсивному прогреву.
При температуре около 87º основной клапан термостата начинает открываться так как термоэлемент внутри клапана расширяется, а перепускной зарываться. Охлаждающая жидкость начинает поступать в нижнюю часть термостата и далее в радиатор (большой круг системы охлаждения). Некоторое время ОЖ циркулирует как по малому так и по большому кругам.
При температуре 102º перепускной клапан термостата полностью закрыт, а основной полностью открыт (ход клапана 8 мм). Охлаждающая жидкость циркулирует по всем элементам системы охлаждения включая радиатор, который необходим для интенсивного охлаждения ОЖ при движении автомобиля.
Подробно работу термостата можно рассмотреть на схеме: «Схема работы термостата».
— Особенности снятия-установки термостата
Для того чтобы снять термостат придется сливать охлаждающую жидкость из системы охлаждения. После чего необходимо по очереди ослаблять хомуты каждого из шлангов присоединенных к термостату и отсоединять их. С отсоединением шлангов может возникнуть проблема, так как они прикипают. Подробно о том как самостоятельно снять и установить термостат: «Особенности снятия и замены термостата на ВАЗ 2108, 2109, 21099».
— Неисправности термостата
Основная неисправность термостата — заклинивание его основного клапана. Если заклинил в закрытом положении — двигатель автомобиля перегревается, если в открытом — двигатель, наоборот, не прогревается. Причиной заклинивания может быть усталость термоэлемента основного клапана и (или) загрязнение внутренней полости термостата (например, остатками герметика используемого при ремонте).
В качестве временной меры устранения заклинивания клапана может помочь легкое постукивание по корпусу термостата молотком. Но, в любом случае если термостат начал давать сбои его лучше заменить новым.
Чтобы убедиться в неисправности термостата его нужно сначала проверить. См. «Проверка термостата».
— Применяемость термостата в системе охлаждения двигателя 21083 (21081, 2108)
Каталожные номера термостата системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099:
Примечания и дополнения
Термостат 2108-1306010 не разборный и заменяется целиком. В качестве доработки его можно заменить разборным 2112-1306010 и заменять в случае неисправности только внутренний клапан.
Термостат для ВАЗ 2109: проверка, замена, что выбрать?
Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.
Внешний вид устройства
Схема и конструкция
Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.
Представленная выше схема расшифровывается следующим образом.
Номер элемента
Что это?
Проверка и замена
При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.
При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.
Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:
Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.
Что выбрать?
Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.
Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.
Устройство от десятки
При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.
Подключение
Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:
Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.
Термостат автомобиля ВАЗ-2109
Легендарный советский и Российский автомобиль ВАЗ-2109 имеет ряд недоработок. Одной из которых является терморегулятор. Термостат ВАЗ-2109 карбюраторного типа, является не разборным, такая же модель, но меньшего размера установлена и на инжекторных двигателях этой модели. В статье приведена информация о конструкции, принципе работы, проверки и замены термостата ВАЗ-2109.
Конструкция и принцип работы
Термостат ВАЗ-2109, представляет собой металлическую или бронзовую колбу, с четырьмя патрубками и клапаном внутри. Данная модель является двух клапанной. Находится он под капотом, с левой стороны двигателя. Верхний патрубок соединяется с двигателем, средний с помпой, нижний, большого диаметра с радиатором. Самый тонкий патрубок соединяется длинным узким шлангом с расширительным бочком.
Работает этот узел по следующему принципу:
Таким образом, термостат является одной из основных частей охлаждения двигателя.
Неисправности
Неисправный термостат становиться причиной плохого прогрева или перегрева двигателя. Причины следующие:
Проверка
Существует 2 способа проверки термостата ВАЗ-2109. Первый можно осуществить без снятия детали с места установки. Для этого необходимо:
Второй способ проверки предполагает снятие детали с автомобиля. Далее необходимо:
Если открытия или закрытия не произошло, деталь необходимо заменить.
Замена
Замена термостата ВАЗ-2109 осуществляется очень просто. Для этого необходимо:
После доливки жидкости необходимо завести двигатель не закрывая крышку расширительного бочка. Таким образом весь воздух сможет покинуть систему охлаждения.
На рынке существует множество видов термостатов. Самым подходящим для ВАЗ-2109 является терморегулятор от 2110 с двигателем на 8 клапанов. Он немногим меньше родного «девяточного», его можно разбирать и осуществлять замену только клапанного механизма. Какие-либо доработки или исправления этот узел не потребует. Термостат от ВАЗ-2110 более надежен и практичен. После его установки салон автомобиля нагревается быстрее, и общих прогрев двигателя осуществляется за более короткий срок.
Заключение
На данный момент Российские производители не выпускают термостаты на отечественные автомобили. Все запчасти этой серии в основном переупакованы и имеют не лучшее качество. Оригинальные отечественные модели маркируется артикулом 2108–1306010. Они производятся в латунном корпусе, что позволяет не реагировать на окисление.
Важно! Эксплуатировать автомобиль с пустым или неисправным термостатом не рекомендуется, так как закипание жидкость может привести к порче радиатора, патрубков и прокладок головки цилиндров.
Видео по теме
При какой температуре открывается термостат ваз 21099
Термостат автомобиля предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов. Термостат содержит термоэлемент, который срабатывает при температуре 87 градусов. Он регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг — когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.
Принцип работы термостата Ваз 2109
Другими словами, задача термостата автомобиля — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.
Система охлаждения
А как же проверить исправность термостата? Если ваз девятой модели перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна. Основные неисправности термостата такие:
1) Циркуляция тосола только по малому кругу. То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается.
2) Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель девятки в таком случае греется долго и не прогревается до рабочей температуры.
1) Если двигатель автомобиля перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиатора
к термостату также должен быть горячий.
Трогаем шланги радиатора
Трогаем шланги радиатора
Шланг на радиатор от двигателя должен быть горячий, шланг от радиатора на термостат должен быть холодный. То, что шланг на термостат холодный,говорит о том, что термостат закрыт и исправен. Если оба шланга горячие, либо шланг на термостат теплый говорит о том, что термостат неисправен: он всегда пускает тосол на большой круг охлаждения, не давая двигателю прогреться до рабочей температуры.
Как видите, проверить термостат Ваз 2109 весьма просто, для этого не обязательно его снимать и нести домой, а там опускать в горячую воду. Поэтому проверка термостата без снятия проста и осуществляется очень быстро.
Всем привет! Сегодня речь пойдет о наиболее частых причинах перегрева двигателя зубил. Я расскажу о своем опыте ремонта и эксплуатации автомобиля, поэтому в данной записи не будет тупого копирования текста. Прошу не судить строго, т.к. я не профессиональный автомеханик!
Основные причины перегрева:
1) Самая частая причина — это не работающий вентилятор охлаждающей жидкости.
Я думаю с принципом работы вентилятора ОЖ все знакомы — он принудительно остужает двигатель. Не работать он может по нескольким причинам:
1.1 Не работающий температурный датчик ОЖ.
1.2 Нет питания на датчик ОЖ
1.3 Не работает сам вентилятор ОЖ
ПРОВЕРКА ТЕМПЕРАТУРНОГО ДАТЧИКА
Итак если Вы видите что причиной перегрева двигателя является не включающийся вентилятор ОЖ, первым делом надо проверить приходит ли на него питание. Теперь включаем зажигание! У карбюраторных моделей 2109 датчик ОЖ находится на радиаторе. К нему приходят 2 провода и для того чтобы проверить есть ли на них питание просто закоротите их. Не пугайтесь, это включился вентилятор:)! Если же он не включился, то смотрите следующие пункты. На инжекторе же датчик находится рядом с термостатом, под воздушным фильтром. На него так же приходят 2 провода, но здесь в отличии от карбюратора не надо коротить провода между собой, достаточно просто вытащить колодку и включится вентилятор ОЖ. Если после данных действиях вентилятор не включается, можно выделить две причины — Нет питания; Есть питание, но не работает вентилятор. Чтобы окончательно убедиться в питании надо прозвонить контакты мультиметром либо контрольной лампой. Если питания нет, то прежде всего смотрим предохранитель, а так как + датчика ОЖ сидит на одном предохранителе с сигналом достаточно — просто нажать на гудок, но ведь и гудок может не работать ЭТО ЖЕ МАТЬ ЕГО ВАЗ:):) Просто смотрим предохранитель, если он цел идем по схеме и смотрим все контакты.
В том случае если питание есть, то просто подключаем вентилятор напрямую к плюсу и минусу АКБ — теперь то он должен включаться, не включился? Значит под замену вентилятор, либо попробовать отремонтировать:)
2) Вторая причина — отсутствие или недостаточная циркуляция охлаждающей жидкости!
2.1 Что-то с помпой. С ней может случиться что угодно:) Для проверки заводим двигатель, открываем капот, отвинчиваем крышку расширительного бачка и подгазовывая тросиком акселератора смотрим выбросы через обратный патрубок, если движение есть и тосол пузыриться, то с помпой скорее всего все нормально.
2.2 Воздушная пробка. На САМАРАХ обычно достаточно просто встать на пригорок мордой и с открытой крышкой погазовать.
3) Третья причина термостат!
Что такое термостат? Термоста́т — прибор для поддержания постоянной температуры (отрывок из википедии). Как известно или кому-то не известно, система охлаждения в автомобиле ваз 2109 состоит из малого и большого круга. До 87 градусов помпа качает тосол по малому кругу в обход радиатора ОЖ, после этой цифры включается термостат и тосол движется по большому кругу через радиатор. Так и создается необходимая рабочая температура двигателя. Если же перегреть движок (как это сделал Я), то есть шанс что термостат заклинит в одном из двух положений — либо на маленьком либо на маленьком и большом круге.
Проверка термостата:
Процедура проверки достаточно простая, как и всё на ВАЗе:) Если движок перегревается — необходимо его прогреть до 90 градусов и открыв капот прощупать патрубки, они должны быть примерно одинаковой температуры. У меня же нижний патрубок от радиатора был холодный, а верхний горячий — причина термостат заклинил на малом круге! Если же движок прогревается до рабочей температуры очень долго (или вообще не прогревается до неё), то термостат заклинил в обоих кругах циркуляции ОЖ и его тоже надо менять!
4) Четвертая причина это забитый грязью радиатор
Для того чтобы узнать забит ли радиатор необходимо прогреть двигатель до рабочей температуры и потрогать его во всех местах:) Температура должна быть одинаково горячая, но не на одной из моих девяток такого не было! Внизу радиатор всегда был холоднее чем вверху, поэтому главное чтобы движок не испытывал дефицита охлаждения.
С причинами мы разобрались, теперь я расскажу Вам как поменять термостат. На инжекторе под воздушным фильтром, мне на удивление оказалось очень много места. На карбе же мешается трамблер, но снимать его не надо:)
Первым делом сливаем тосол, если не планируете его менять, то сливайте в ёмкость. Сливается он из двух дырок. Первая находится в нижнем углу радиатора (напротив генератора), вторая на двигателе чуть ниже свечи 4го цилиндра. Но тут уже карбюратор взял верх, так как на инже прямо над сливным отверствием расположен тот же трамблер:)Будто специально АВТОВАЗ решил поиздеваться над народом:) Вот что называется ГЕНИЙ автомобильной инженерии:):) Я не стал заморачиваться и не сливал тосол из движка… Откручиваем хомуты держащие термостат.
Вид с уже открученным термостатом
Вид с уже открученным термостатом
Хомуты желательно сразу купить новые. И обязательно берите червячные хомуты либо под плоскую отвертку либо под крест с прорезью для плоской отвертки и так же желательно чтобы у них были грани для ключа(см ниже)
Такие не берите даже бесплатно! Даже если Вам предлагают деньги за них:)
Обязательно промазываем шланги или термостат в местах соединения герметиком. Я поддерживаю Казанский завод Синтетического Каучука
Выпускает Казанский завод СК
Но можно воспользоваться “Дедовским методом”, намазать литолом и сразу залить тосол и прогреть движок, по идее прилипнет даже лучше герметика:) В общем выбор за вами, если герметик — то ему желательно дать минут 20 схватиться и только потом заливать тосол. Дальше собираем всё в обратной последовательности, заливаем тосол и радуемся результату
Цена термостата — 460 рублей, цена тосола — 600 рублей за 10кг
В системе охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) установлен термостат.
Термостат в системе охлаждения двигателя 21083 предназначен для разделения и направления потоков охлаждающей жидкости с целью обеспечения и поддержания необходимого температурного режима его работы. Вся его работа состоит из перекрытия или подачи жидкости через радиатор.
Где установлен термостат на автомобиле ВАЗ 21083 (21093, 21099)
В системе охлаждения двигателя 21083 (2108, 21081) термостат установлен слева от двигателя на выпускном патрубке головки блока цилиндров. Верхняя часть термостата соединена коротким шлангом с выпускным патрубком головки блока и длинным шлангом с подводящей трубой насоса (помпы). Нижняя часть термостата соединена с радиатором длинным шлангом и с расширительным бачком тонким.
Шланги термостата системы охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099), показано при снятом для наглядности трамблере
Термостат системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 состоит из корпуса (верхняя часть) и крышки (нижняя часть). В корпусе установлен основной клапан и перепускной клапан.
Основной клапан завальцован вместе с корпусом и крышкой (он не съемный). Внутри клапана имеется стакан с резиновой вставкой. Между стенками стакана и резиновой вставкой расположен термочувствительный твердый наполнитель (основная рабочая деталь термостата). Вся эта конструкция насажена на стальной полированный поршень (стержень) жестко закрепленный на днище клапана. Так же основной клапан имеет пружину и седло, к которому он прижимается этой пружиной.
Перепускной клапан установлен на двух стойках поверх основного клапана. Он так же имеет пружину и седло.
Термостат имеет четыре патрубка на которые насажены и закреплены хомутами шланги системы охлаждения двигателя. На корпусе: входной патрубок (от двигателя), выходной патрубок к насосу СО (помпе). На крышке: входной патрубок от радиатора и выходной (на расширительный бачок).
Как работает термостат
На холодном двигателе (ОЖ холодная) перепускной клапан термостата открыт, а основной закрыт и охлаждающая жидкость циркулирует по малому кругу системы охлаждения. Это блок цилиндров, головка блока, радиатор отопителя, блок подогрева карбюратора, корпус (верхняя часть) термостата. Что способствует ее интенсивному прогреву.
При температуре около 87º основной клапан термостата начинает открываться так как термоэлемент внутри клапана расширяется, а перепускной зарываться. Охлаждающая жидкость начинает поступать в нижнюю часть термостата и далее в радиатор (большой круг системы охлаждения). Некоторое время ОЖ циркулирует как по малому так и по большому кругам.
При температуре 102º перепускной клапан термостата полностью закрыт, а основной полностью открыт (ход клапана 8 мм). Охлаждающая жидкость циркулирует по всем элементам системы охлаждения включая радиатор, который необходим для интенсивного охлаждения ОЖ при движении автомобиля.
Подробно работу термостата можно рассмотреть на схеме: «Схема работы термостата».
Особенности снятия-установки термостата
Для того чтобы снять термостат придется сливать охлаждающую жидкость из системы охлаждения. После чего необходимо по очереди ослаблять хомуты каждого из шлангов присоединенных к термостату и отсоединять их. С отсоединением шлангов может возникнуть проблема, так как они прикипают. Подробно о том как самостоятельно снять и установить термостат: «Особенности снятия и замены термостата на ВАЗ 2108, 2109, 21099».
Основная неисправность термостата — заклинивание его основного клапана. Если заклинил в закрытом положении — двигатель автомобиля перегревается, если в открытом — двигатель, наоборот, не прогревается. Причиной заклинивания может быть усталость термоэлемента основного клапана и (или) загрязнение внутренней полости термостата (например, остатками герметика используемого при ремонте).
В качестве временной меры устранения заклинивания клапана может помочь легкое постукивание по корпусу термостата молотком. Но, в любом случае если термостат начал давать сбои его лучше заменить новым.
Чтобы убедиться в неисправности термостата его нужно сначала проверить. См. «Проверка термостата».
Применяемость термостата в системе охлаждения двигателя 21083 (21081, 2108)
Каталожные номера термостата системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099:
Примечания и дополнения
Термостат 2108-1306010 не разборный и заменяется целиком. В качестве доработки его можно заменить разборным 2112-1306010 и заменять в случае неисправности только внутренний клапан.
Еще статьи по системе охлаждения автомобиля ВАЗ 21083
Датчик включения вентилятора на радиаторе системы охлаждения двигателя 21083

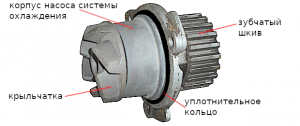

Помпа — насос охлаждающей жидкости

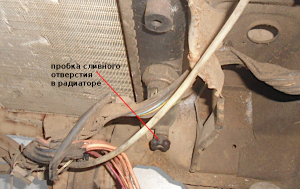

Пробка слива охлаждающей жтидкости из системы охлаждения двигателя ВАЗ 2108, 2109, 21099, на радиаторе

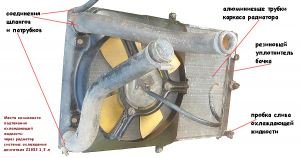

Потек радиатор, причины, как устранить

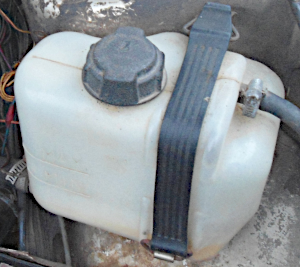

Пробка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

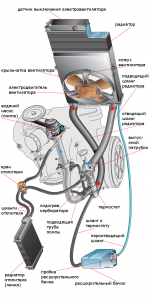

Система охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
Проверим работоспособность термостата системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099.
Чтобы проверить термостат и оценить правильность его работы необходимо знать его роль в системе охлаждения автомобиля и принцип действия. Термостат разделяет два круга системы охлаждения (малый и большой) и имеет два клапана: перепускной и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует через малый круг и открытый перепускной клапан термостата. Термостат не дает ей смешиваться с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.
Подробно о работе термостата на странице: «Схема работы термостата»
По мере прогрева (температура ОЖ около 87º — 2108, 2109 и 80-85º — 2105, 2107.) перепускной клапан закрывается, а основной открывается, и жидкость поступает в большой круг. При температуре 102º (94º – для ВАЗ 2105, 2107) основной клапан термостата полностью открыт, а дополнительный закрыт. Циркуляция идет через большой круг, обеспечивая требуемый температурный режим для нормальной работы двигателя.
Поэтому самая простейшая проверка работоспособности термостата – на ощупь, непосредственно на автомобиле. При правильной работе вначале прогревается его верхняя часть, а затем нижняя.
Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя
При прогреве двигателя циркуляция идет по малому кругу. Прогревается: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата. Рукой проверяем нагрев термостата: его верхняя часть должна быть теплой, а спустя несколько минут становиться горячей. Нижняя часть термостата остается холодной. Помимо этого нижний шланг к радиатору будет также холодный, а верхний немного нагрет.
Спустя некоторое время нижняя часть термостата и нижний шланг радиатора резко становятся горячими – это открывается основной клапан термостата. Циркуляция пошла через радиатор (большой круг).
Нижняя и верхняя части термостата системы охлаждения двигателя ВАЗ 2108, 2109, 21099
Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия его с двигателя
Нижняя и верхняя части термостата системы охлаждения двигателя ВАЗ 2104, 2105, 2107
Проверка снятого термостата
Можно проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого погружаем его в емкость с горячей водой (температура предварительного нагрева 73-75º). Подогреваем воду далее, перемешивая ее, и наблюдаем за перемещением основного клапана термостата. Когда клапан начинает открываться (приблизительно на 1 мм) следует измерить температуру жидкости. Если термостат исправен то она будет составлять 81±5º для ВАЗ 2105, 2107 и 87±2º для ВАЗ 2108, 2109, 21099. Неисправный термостат следует заменить.
Примечания и дополнения
— Ход основного клапана термостата при 102º у ВАЗ 2108, 2109, 21099 около 8 мм. У ВАЗ 2105, 2107 при 94º от 6 до 8-ми мм.
