Серия S. Двигатели 1S, 2S, 3S-FE, 3S-GE, 3S-GTE, 5S

Серия S двигателей Toyota представляет из себя 4-х цилиндровые моторы с прямым расположением цилиндров и рабочим объемом от 1,8 до 2,2 литров. У всех двигателей серии блок цилиндров изготовлен из чугуна, а головка блока из алюминия.

Двигатель 1S
Двигатель 1S с объемом цилиндров 1,8 л(1832 куб. см) является первым двигателем в серии. Он является членом тойотовского LASRE семейства (Lightweight Advanced Super Response Engine), что означает «супер легкий и мощный двигатель». Диаметр цилиндра составляет 80,5 мм, а ход поршня 90 мм. Двигатель впервые был продемонстрирован в 1982 году и был установлен на большое количество как передне- так и задне-приводных моделей Toyota.

2S
Двигатель 2S имеет рабочий объем цилиндров равный 2 литрам(1995 куб. см), диаметр и ход поршня составляют 84 мм и 90 мм соответственно. Этот мотор был призван стать самым последним в серии S не оснащенным тойотовским twincam (два распределительных вала по схеме DOHC).

Двигатель 2S-E
Во второй раз Toyota пересмотрела блок в серии S. Двигатель оснастили электронным впрыском EFI. В основном он производился на для экспортных вариантов Toyota Camry и Toyota Celica для американского рынка. Его распределительный вал был оснащен гидравлическими толкателями для клапанов, что положительно сказалось на уровне шума.

3S
Двигатель 3S основанный на двигателе 2S имеет схожий рабочий объем цилиндров 2 л(1998 куб. см). Инженеры Toyota решили пересмотреть проблему длинного хода поршня на 2S. В результате был увеличен диаметр цилиндра на 2 мм и уменьшен ход поршня на 4 мм. Это позволило установить клапана большего размера, в результате чего увеличилась мощность двигателя.

Первый 3S был построен в мае 1984 года и производился до 2007 года.

Двигатель 3S-FC
Двигатель 3S-FC является двух карбюраторной версией 3S-FE. Он устанавливался на простые комплектации Toyota Camry и ее близнеца Holden Apollo (SL и SLX комплектации). Мощность двигателя составляет 111 л.с. при 5600 оборотах в минуту и 166 Н · м при 3200 оборотах в минуту.

Двигатель 3S-FE
Двигатель 3S-FE производился с 1986-го по 2000-й год. Он является самым массовым мотором в серии. Рабочий объем цилиндров составляет 2.0 л. Мощность двигателя составляет 140 л.с. при 6000 оборотах в минуту и крутящий момент 186 Н · м при 4400 оборотах в минуту. Степень сжатия 9.5:1. Двигатель получил квадрат цилиндров из-за одинакового диаметра цилиндров и хода поршня, которые составили 86 мм. Система зажигания устанавливалась электронная – DIS-2, одна катушка на пару цилиндров. Газораспределительная система имеет два распределительных вала верхнего расположения и выполнена по схеме DOHC с четырьмя клапанами на цилиндр. Двигатель 3S-FE получил электронную систему питания – систему электронного впрыска топлива EFI. Мотор рассчитан на работу на 92-м бензине. Несмотря на свою надежность, 3S-FE имеет ряд характерных недостатков, например, ремень газораспределительного механизма (ГРМ) дополнительно приводит в действие водяную помпу и масляный насос, что в свою очередь сказывается на его сроке службы. Плюсом является то, что при обрыве ремня ГРМ клапана не встречаются с поршнями и не загибаются. В 1996-м году двигатель был доработан, и после чего появилась возможность обрыва шатунных болтов.

С двигателем 3S-FE нужно быть аккуратным при замене моторного масла. Для моторов до 1996-го года выпуска рекомендуемая вязкость масла 5W50, а для 3S-FE начиная с 1996-го года рекомендуемая вязкость заводом изготовителем 5W30.

В целом мотор получился надежным, а основные проблемы начинаются только после 200 000 км. пробега.

Двигатель 3S-FE устанавливался на автомобили:

Toyota Camry (1987-1991)
Toyota Celica T160 / T180 / T200
Toyota Carina (1987-1992)
Toyota Carina (1990-1992)
Toyota Carina E (1993-1998)
Toyota Corona T170 / T190
Toyota Avensis (1997-2000)
Toyota RAV4 (1994-2000)
Toyota Picnic / Ipsum (1996-2002)
Toyota MR2

Двигатель 3S-GE
Двигатель 3S-GE производился с 1984-го по 2005-й год. Он является одной из форсированных версий серии S. За всю историю 3S-GE было произведено 5 поколений этих двигателей. Это четырехцилиндровый двигатель с прямым расположением цилиндров, чугунным блоком и головкой блока цилиндров из алюминиевого сплава. Мотор был спроектирован TMC(Toyota Motor Corporation) совместно с фирмой Yamaha.

При разработке двигатель 3S-GE конструкторам ставилась задача построить легкий двигатель. В первом поколении двигатель 3S-GELU имел массу 143 кг.

Коленчатый вал расположен в картере двигателя вращается на пяти подшипниках изготовленных из алюминиевого сплава и уравновешивается восемью противовесами. Масляные отверстия расположены в середине коленчатого вала, чтобы обеспечить смазывание шатунов, подшипников, поршней и других движущихся частей. Впускной коллектор имеет четыре независимых канала, что дает выигрыш в инерции и увеличивает момент силы на низких и средних оборотах.

Газораспределительный механизм имеет DOHC конфигурацию, а оба распределительных вала приводятся в движение одним зубчатым ремнем ГРМ.

Поршни изготовлены из алюминиевого сплава для того, чтобы выдержать высокие температуры. Для предотвращения загиба клапанов при разрыве ремня ГРМ на всех поколениях кроме последнего на поршнях были сделаны выемки. Поршневые пальцы на своих посадочных местах заблокированы стопорными кольцами. Головка блока оснащена системой OSTS, которая позволяет произвести замену прокладки без снятия распределительных валов. Регулировка зазоров клапанов осуществляется при помощи прокладок устанавливаемых на толкатели клапанов.

Первое компрессионное кольцо и маслосъемное кольцо изготовлены из стали, а второе компрессионное кольцо из чугуна. Оба компрессионных кольца предотвращают попадание выхлопных газов в картер двигателя, а маслосъемное кольцо предотвращает попадание масла в камеру сгорания. Перегородки масляного поддона обеспечивают систему смазки достаточным количеством масла.

Объем цилиндров во всех поколениях двигателей 3S-GE составлял 2 л(1995 куб. см). Так же стоит отметить, что при создании турбированного мотора 3S-GTE за основу был взят 3S-GE.

1-е поколение 3S-GE производилось с 1984-го по 1989-й год. Примечательно, что для северной Америки и Японии двигатели имели небольшие различия. Для рынка США двигатель был мене мощный, который выдавал около 135 л.с. Это был единственный вариант двигателя 3S-GE для США, который устанавливался на Toyota Celica GT-S(CT162). Что касается Японии, то блок управления двигателя(ECU) был запрограммирован более агрессивно, вместе с тем на двигателей отсутствовал клапан рециркуляции отработавших газов. Конечно, эти факторы плохо влияли на экологочиность мотора, но значительно способствовали увеличению мощности, которая составляла 160 л.с. при 6400 оборотах в минуту и максимальным моментом 186 Н · м. Для увеличения крутящего момента на низких и высоких оборотах двигатель оснащался системой изменения геометрии впускного коллектора T-VIS.

2-е поколение

3S-GE 2-го поколения выпускался с 1990-го по 1993-й год. Он получил незначительный прирост мощности в 5 л.с. и составил 165 л.с при максимальном крутящем моменте в 191 Н · м. Для европейского рынка мощность равнялась 156 л.с. Двигатель 2-го поколения оказался более надежным нежели его предшественник 1-го поколения. Еще был положен конец системе изменения геометрии впускного коллектора T-VIS. На ее смену пришла система ACIS, которая оказалась более эффективной. Но система T-VIS осталась «жить» на 2-м поколении турбированного собрата 3S-GTE.

3-е поколение двигателя 3S-GE выпускалось с 1994-го по 1999-й год. Мощность двигателя рассчитанного на японский рынок была увеличена и составила 178 л.с. Так же подросла степень сжатия до 10,3:1. На экспорт двигатель был доработан только в 1996-м году, в основном это коснулось улучшений в области вредных выбросов. В результате чего, мощность стала заметнее меньше и составила 168 л.с. Крутящий момент остался неизменным со 2-го поколения 191 Н · м. В зависимости от того, какой КПП комплектовался двигатель, он имел различные впускные валы. Для АКПП впускной распределительный вал был настроен на большую тягу на низких оборотах, но при этом проигрывал на высоких. Для МКПП мотор выдавал большую мощность на высоких оборотах, но проигрывал на низких. Что касается цифр, то по некоторой информации для АКПП впуск начинается на 240 градусах, подъем клапанов 8,7 мм, на МКПП 252 градуса и 9,8 мм соответственно. Этот любопытный факт дает поле для тюнинга двигателя АКПП стандартными каталожными деталями. При этом прирост мощности как минимум 10 л.с.

4-е поколение, также известное как BEAMS или «Red Top» производилось в 1997-м году. Это был первый 3S-GE, который был оснащен системой VVT-i. В следствии чего мощность составила 197 л.с. при 7000 оборотах в минуту в сочетании с механической коробкой передач. На АКПП мощность была немного ниже и составляла 187 л.с. Разница в мощности обусловлена различными настройками блока управления двигателя под разные трансмиссии. Она была доступна только в нескольких японских моделях Toyota MR2 G / G-Limited, Toyota Celica CT202 SS-II / SS-III и Toyota Caldina. Аббревиатура BEAMS означает, что в двигателе используется прорывная усовершенствованная система механизмов.

«Gray Top» BEAMS 3S-GE мог быть установлен как опция на японские Toyota RAV4 и Toyota Caldina GT. Несмотря на то, что крышка клапанов на двигателе черного цвета двигатель называют «Gray Top». Это связано с цветом пленума впускного коллектора, который как раз серого цвета. Различия в цветах были произведены намеренно для того, чтобы отличать 3S-GE Dual VVT-i на «Black Top» в Toyota Altezza. Мощность «Gray Top» составляет 178 л.с. на Toyota RAV4 и 187 л.с. на Toyota Caldina GT.

5-е поколение 3S-GE выпускалось с 1998-го по июль 2005-го года. Снова на двигателе была доработана газораспределительная система установкой инновационной двухвальной системой изменения фаз газораспределения Dual VVT-i. Как ни странно, но двигатель имел различное исполнение, которое зависело от того, какой трансмиссией он должен был укомплектовываться. На мотор оснащавшийся 6-ти ступенчатой механической коробкой передач устанавливались титановые клапана, аварийным батарейным питанием инжекторов и увеличенной степенью сжатия до 11,5:1. На выходе эта модификация показала 207 л.с. при 7600 оборотах в минуту и 216 Н · м при 6400 оборотах в минуту. Другой же вариант двигателя, оснащавшийся 5-ти ступенчатой автоматической коробкой передач имел меньшую степень сжатия 11,1:1, профиль кулачков распределительных валов был менее агрессивным, клапана изготовлены из легированной стали. Его производительность составила 197 л.с. при 7000 оборотах в минуту и те же 216 Н · м, но на значительно меньших 4800 оборотах в минуту. Эти моторы комплектовали единственную модель Toyota Altezza RS200.

Двигатель 3S-GTE
За основу двигателя 3S-GTE был взят атмосферный 3S-GE. Начало производства было положено в 1986-м году и продолжалось вплоть до 2007-го года. Относительно двигателя GE была понижена степень сжатия для установки турбины. И так, можно утверждать, что двигатель 3S-GTE является турбированной версией двигателя 3S-GE. За всю его историю было построено 4-е поколения двигателей.

Используемые в нем турбины являются собственной разработкой Toyota. На первое поколение устанавливалась турбина CT26 с одним корпусом и одним клапаном вестгейта. На второе поколение устанавливалась турбина CT26 с двойным корпусом и двойным перепускным клапаном вестгейта. Третье же поколение оснащалось турбиной CT26b, которая была той же конструкции, как на втором поколении, но с немного улучшенным корпусом и увеличенным компрессорным колесом. На четвертое поколение устанавливалась турбина CT26b, которая соединялась не с выходом из выпускного коллектора (это обычная практика), а забирала выхлопные газы непосредственно в самом коллекторе. Конструктивно турбину CT26b можно установить на 2-е поколение 3S-GTE, но она несовместима с 1-м поколением. Стоит отметить, что все тойотовские турбины, устанавливаемые на 3S-GTE актуаторные со встроенным клапаном вестгейта.

Охлаждение турбины CT26 на первом поколении осуществлялось по принципу вода/воздух. На остальных же 2-м, 3-м и 4-м поколениях по принципу воздух/воздух. Кроме того второе поколение двигателя, устанавливавшееся на усовершенствованную для ралли Toyota Celaca(известную как Group A Rallye в Австралии, RC в Японии и Carlos Sainz Limited Edition в Европе) использовало водо-воздушное охлаждение.

Традиционно турбины Toyota для внутреннего рынка Японии устанавливали керамические компрессорные колеса. На внешний рынок США и Австралию колеса были сделаны из стали. Двигатель 3S-GTE устанавливался на Toyota MR2, Toyota Celica GT-Four и Toyota Caldina.

Газораспределительный механизм аналогичен 3S-GE и представляет из себя DOHC twincam(два распределительных вала) с 4-мя клапанами на цилиндр, оба вала приводятся в движение одним зубчатым ремнем ГРМ. Свечи зажигания находятся в центре камеры сгорания. Цилиндры работают в следующем порядке: 1-3-4-2.

Благодаря особенной конструкции впускного коллектора третий цилиндр при нормальных условиях работает на обедненной смеси. Первые два поколения оснащались системой T-VIS (система изменения геометрии впускного коллектора). На третье поколение устанавливался обычный 4-х портовый впускной коллектор. На четвертом поколении впускной коллектор так же имел четыре порта, но корпус дроссельной заслонки был расположен на его конце, а не как на предыдущих поколениях ближе к середине.

Единственный ремень ГРМ приводил в действие как оба распределительных вала, так и водяную помпу с масляным насосом. Каждый распределительный вал имеет пять точек опор между толкателя клапанов каждого цилиндра и на передней части головки блока. Распределительные валы смазываются маслом благодаря специальной масляной форсунке расположенной в середине вала. Регулировочные шайбы клапанов можно снять без съема самих распределительных валов.

Двигатель 4S-FE
Двигатель 4S-FE DOHC 16 Valve выпускался с 1990-го по 1999-й год. Он пришел на смену двигателю 4S-Fi. Конструктивно 4S-FE аналогичен двигателю 3S-FE, только с уменьшенным рабочим объемом цилиндров. Его рабочий объем цилиндров составляет 1,8 л (1838 куб. см). Мощность двигателя составляет 125 л.с. при 6000 оборотах в минуту. Диаметр цилиндра равен 82,5 мм, а ход поршня 86 мм.

Двигатель 4S-FE оснащался системой многоточечного электронного впрыска MPFI. Он устанавливался на такие автомобили, как Toyota Corona, Toyota Carina, Toyota Mark II, Toyota Chaser, Toyota Cresta, Toyota Carina ED, Toyota Corona Exiv, Toyota Curren и Toyota Celica.

5S
Двигатель 5S по существу это тот же 3S с увеличенным рабочим объемом цилиндров до 2,2 л (2164 куб. см). Увеличение объема вызвано увеличением диаметра цилиндра и хода поршня. Этот двигатель официально был доступен только на Австралийском и Американском рынках. Он устанавливался на Toyota Celica 5-го и 6-го поколения, Toyota MR2 2-го поколения, Toyota Camry 3-го и 4-го поколения и Toyota Camry Solara 1-го поколения. 5S как и 3S является не интерферентным двигателем, то есть при обрыве ремня ГРМ клапана не встречаются с поршнями и не загибаются.

Источник

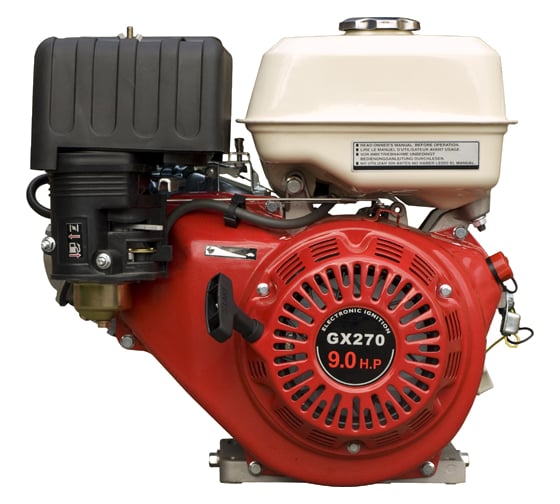

Двигатель бензиновый GX 270 (9.0 л.с.; S-тип) Grost 104482

Спишите до 9720 р. бонусами Начислим 243 бонуса

Двигатель бензиновый GX 270 Grost 104482 разработан специально для использования совместно с мотоблоками и культиваторами. Тип двигателя: бензиновый, 4-хтактный, одноцилиндровый, с воздушным охлаждением и верхним расположением клапанов. Цилиндр расположен под углом 25 градусов. Рекомендуется применять масло 10W30, 10W40 и топливо бензин АИ92, АИ95.

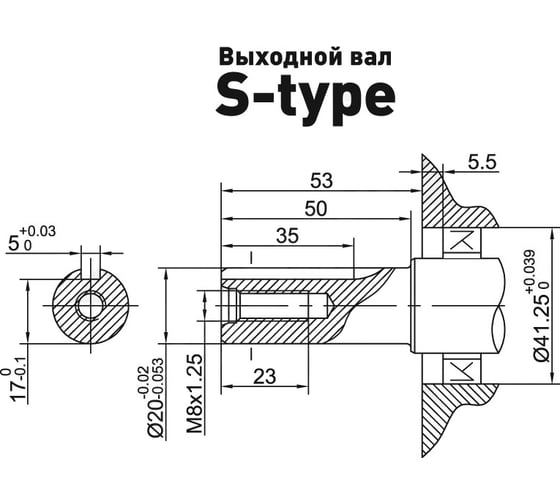

Выходной вал: S-type.

Технические характеристики бензинового двигателя Grost 104482

Информация об упаковке

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Источник

Двигатель CARVER 188FL 13л.с. (вал S-type, D=25 мм)

* Время указано для региона: Россия, Челябинск

Технические характеристики

4-тактный, одноцилиндровый двигатель, с верхним расположением клапанов

Объем топливного бака:

Объем системы смазки двигателя:

Диаметр цилиндра х Ход поршня:

Максимальная мощность при 3600 об/мин.:

Максимальный крутящий момент:

Воздушная, с принудительной циркуляцией воздуха

Особенности Carver 188FL

Выходной вал: S-type, Ø25 мм

Оформить заказ Вы можете онлайн или по телефону, связавшись с менеджерами нашей компании. Доставка осуществляется по всей России. Так же в нашей компании вы сможете найти: мотоблоки и навесное оборудование, мотокультиваторы, бензиновые и дизельные двигатели для мотоблоков

Источник

Маркировка асинхронных электродвигателей и их расшифровка

На самом деле, данная маркировка появилась более 30 лет назад. На территории стран социалистического лагеря были разработаны единые стандарты, их разработчик — Международная организация по экономическому и научно-техническому сотрудничеству в области электротехнической промышленности «Интерэлектро», которая была учреждена на основе Соглашения, подписанного правительствами ряда стран, включая СССР, 13 декабря 1973 года.

Маркировка «АИ» обозначает «асинхронные электродвигатели Интерэлектро». АИР — их разновидность для внутренних продаж и экспорта.

Данные двигатели унифицированны по рядам мощностей, установочных размеров и других характеристик.

Сегодня двигатели АИР производит ряд заводов, некоторые из них: в России — «Мосэлектромаш», Ярославский электромашиностроительный ) и в Украине — СЛЭМЗ, Могилевский и крупнейший — Харьковский электротехнический завод Укрэлектромаш (ХЭЛЗ).

Конструктивные особенности

С технической точки зрения электродвигатель АИР представляет собой одну из разновидностей асинхронной электрической машины. Впервые данная разновидность вошла в обиход еще в 1973г и заменила марки 4А и АМ благодаря новому международному стандарту, который установил его параметры и технические особенности. Конструктивно пример асинхронных электродвигателей приведен на рисунке ниже:

Рис. 1. Конструкция электродвигателя АИР

Как видите, двигатель АИР состоит из таких основных конструктивных элементов:

Китайские АИР

Если ранее двигатели АИР производили только участники «Интерэлектро», сегодня серию активно производит Китай. В связи с распространенностю маркировки китайские производители имеют возможность изготавливать большие объемы продукции по одним стандартам, что очень выгодно. Для выпуска данных двигателей достаточно соблюдения стандартов и предписаний по тех.характеристикам.

Однако китайские двигатели имеют ряд недостатков, которые заставляют относится к ним настороженно. Первейшие из них это, конечно, качество материалов и сборки. Отечественные двигатели, по общему мнению потребителей, значительно выигрывают в качестве. Убедиться в этом вы можете сами!

Узнать больше материалы

Расшифровка маркировки

Рис. 2. Пример обозначения на шильде
Как и любой аппарат, электродвигатели АИР выпускаются с различными рабочими параметрами, которые отображаются и в паспортных данных, и в его маркировке.

Рассмотрим расшифровку одного из агрегатов серии АИР:

АИР 80 А 4 У2 ІМ2081 IP54

Здесь маркировка электрического двигателя обозначает следующие данные:

Технические характеристики

Установка и последующая работа электродвигателя АИР обязательно отстраивается от механической нагрузки подключаемой на его вал, условий подключения и эксплуатации. Технические характеристики электрической машины выбираются в соответствии с вышеперечисленными параметрами. Характеристики двигателя также указаны в паспорте или на шильде.

К основным техническим данным относятся:

Рис. 3. Способ монтажа электродвигателя АИР

Общепромышленное назначение некоторых из них предусматривают технические особенности, которые указываются соответствующими буквами, с которыми двигатели выпускаются:

ГАБАРИТНЫЕ ЧЕРТЕЖИ ЭЛЕКТРОДВИГАТЕЛЕЙ АИР исп. 1081, 3081 и 2081

Электродвигатели АИР, 5АН, 5АМИ, АИРЕ, АМУ, АИРХМ, АОД, АОДН, А, 5А, 5АМ, 5АИ, АМУ, АД, АДМ, АИРМ, 6А, 7АИ, АМХ (как и устаревшие электродвигатели 4А, 4АА, 4АМ, 4ААМ, АОСЕ, АОС, АО, АО2, 4АМХ, АОП, 4АМУ, 2АИ) по габаритно-присоединительным размерам одинаковы. В обозначении монтажного исполнения электродвигателя, например, 1081 или 2081 присутствует цифра «8», которая означает, что данный электродвигатель универсального исполнения и может работать в любом положении — вал вниз, вал вверх и с горизонтальным валом. Это всегда справедливо для двигателей относительно небольшого веса и размера, примерно до 132 габарита. Электродвигатели большего габарита и размера, чаще всего, имеют стандартное исполнения IM1001 или IM2001, то есть могут устанавливаться только горизонтально. Для того, чтобы данные двигатели установить валом вверх или валом вниз, требуется установка специальных. усиленных подшипников, обычный подшипник будет раздавлен. При заказе крупных электродвигателей фланцевых или на лапах, которые должны работать с положением вала отличным от горизонтального, обязательно следует это оговаривать! Следует заметить, что диаметр вала от исполнения не меняется.

Обращаем Ваше внимание на то, что данные асинхронных двигателей, приведенные ниже, могут незначительно отличаться для продукции разных заводов-изготовителей, неизменны лишь посадочные, установочные размеры и диаметр вала

. Если какие-то размеры для Вас принципиальны, лучше уточнить их у наших менеджеров!

Габаритный чертеж электродвигателя АИР монтажное исполнение IM 1081

Габаритный чертеж электродвигателя АИР монтажное исполнение IM 2081 (большой фланец)

Габаритный чертеж электродвигателя АИР монтажное исполнение IM 3081 (малый фланец)

Технически данные асинхронных двигателей можно найти в разделе «Технические характеристики».

Мы работаем только с юридическими лицами РФ

Лучшие производители

В виду постоянного наполнения рынка электрическими машинами самого разнообразного качества, довольно остро стоит вопрос и при покупке электродвигателя АИР. Приобретая такой агрегат, пользователь ожидает получить взамен длительную бесперебойную работу, так как асинхронные машины гораздо надежнее и относительно редко выходят со строя.

Однако на практике нередко всплывают различные подделки, как правило, дешевая китайская продукция, ее же иногда пытаются выдавать за новоиспеченных отечественных производителей двигателей основного промышленного сектора. Поэтому, чтобы купить электродвигатель АИР, следует выбирать проверенные бренды, которые соответствуют стандартам, а их агрегаты выдерживают заявленные режимы работы.

Перечень лучших производителей электродвигателей серии АИР приведен в таблице ниже:

Таблица: перечень лучших производителей электродвигателей АИР

Нюансы по эксплуатации

В случае установки и последующего использования электродвигателей АИР основного исполнения важно соблюдать и учитывать в работе некоторые нюансы, указанные заводом изготовителем, а именно:

Степень защиты IPxx (ГОСТ 17494-87)

Первая цифра — защита от проникновения твердых тел

1- электродвигатель, защищенный от твердых тел, диаметром более 50 мм

2- электродвигатель, защищенный от твердых тел, диаметром более 12 мм

3- электродвигатель, защищенный от твердых тел, диаметром более 2,5 мм

4- электродвигатель, защищенный от твердых тел, диаметром более 1,0 мм

5- электродвигатель, защищенный от пыли

Вторая цифра — защита от проникновения воды

1- электродвигатель, защищенный от вертикально капающей воды

2- электродвигатель, защищенный от падающих капель под углом до 15º к вертикали

3- электродвигатель, защищенный от падающих капель под углом до 60º к вертикали (от дождя)

4- электродвигатель, защищенный от воды, разбрызгиваемой со всех направлений

5- электродвигатель, защищенный от водяных струй со всех направлений.
