упаковочный аппарат ум 1 эконом

УМ-1 «Эконом»

Импульсный запайщик

Импульсный запайщик используют везде, где требуется надёжно и герметично упаковать продукцию. Данный агрегат позволяет добиться высокой прочности пакета за счёт особой сварки шва.

Упаковочная машина с наличием импульсного режима сваривания термошва имеет важное преимущество. В процессе нагрева оператор управляет тепловой мощностью, благодаря чему регулируются глубина проплавления и скорость полимеризации шовной линии. Обеспечивается одинаково высокое качество упаковки не только для продуктов питания, но и для:

Технические параметры

Модуль управления выполнен на современной элементной базе, облегчающей процесс настройки оборудования. При сварке пленки регулируются максимальное и минимальное значения импульсов тока, продолжительность. Исключена вероятность прожогов свариваемого материала, гарантируется качество сварного соединения.

Нагрев посредством импульсов позволяет достигнуть высоких скоростей запайки. Сваривание пакета можно вести в любом пространственном положении. Это позволяет существенно увеличить производительность труда на предприятии.

Установка требуемой температуры производится через блок управления и не занимает много времени. В ходе работы силовые модули функционируют без сбоев, вне зависимости от диапазона нагрузки. При настройках важно учитывать тип выбранной пленки и оптимальную толщину пленочного материала.

Импульсный запайщик надёжен в эксплуатации за счёт специализированных контроллеров. Они обеспечивают защиту рабочих компонентов от перегрузки. Кроме того, обеспечивается стопроцентная синхронизация действий оборудования.

Агрегат не доставляет затруднений при монтаже. Сбор оборудования и пусконаладочные работы выполняются нашими специалистами на территории производства клиента. Для обслуживающего персонала проводится инструктаж по эксплуатации.

Для маркировки пакетов импульсные запайщики могут дополнительно комплектоваться прибором для термопечати даты. Возможна поставка в различных вариантах исполнения, с учётом особенностей производства заказчика и технологических возможностей реализации дополнений.

Срок службы импульсного запаивателя длительный. Благодаря высокому качеству сборки рабочих узлов и блоков управления аппарата, гарантируется удобство использования и экономичное энергопотребление.

Предлагаем запаечные аппараты и другую технику

Инжиниринговая компания Vemata предлагает всё, что необходимо для полного технического оснащения производства. Вместе с импульсным запайщиком в ассортименте представлены фасовочно упаковочная машина, агрегаты для вакуумной упаковки и многое другое.

Все представленные в каталоге машины произведены ведущими компаниями РФ и ряда зарубежных стран. На каждую приобретённую модель предоставляются сертификационные документы. В случае неисправности или потребности в ремонтных услугах обращайтесь в наш техцентр. Специалисты выполнят все необходимые работы качественно и в сжатые сроки.

Упаковочная линия УМ-1 «Эконом» это:

В состав упаковочной линии входят:

Источник

Упаковочная линия УМ-1 «Эконом»

Вопросы по оборудованию

Остались вопросы? напишите нам

Упаковочная линия УМ-1 «Эконом» является оптимальным решением для штучной или групповой упаковки продукции в термоусадочную полиэтиленовую пленку. Модель реализует процесс упаковки на высоком уровне, обеспечивая качественную запайку без разрывов и максимально плотную усадку пленки, что позволяет производителю быть уверенным в сохранности образцов при транспортировке. Установка имеет компактную конструкцию и отличается низким энергопотреблением.

Назначение и область применения

Упаковочная линия УМ-1 «Эконом» применяется для упаковки пищевой продукции в банках, бутылках, ПЭТ-таре, пакетах (консервы, газированные напитки, молоко, мука, соки), а также товаров непродовольственной группы (косметика, парфюмерия, бытовая химия, автокосметика).

Принцип работы

Оператор помещает сложенные изделия в окно формирующего узла. Далее полотно упаковочного материала сворачивается в рукав, проходя по воротнику, после чего осуществляется оборачивание продукции. В месте перехлеста пленка запаивается по всей длине при помощи промышленного фена. При попадании торцевого среза упаковки в зону действия датчика, фиксирующего начало и конец упаковки, транспортеры линии останавливаются, и включается пневматический привод термоножей, запаивающих пленку на торцах. Одновременно с запайкой происходит отрезка сформированной упаковки от исходного рулона пленки. Затем упакованные изделия поступают в термотоннель, где осуществляется усадка материала под воздействием высокой температуры (150 – 170оС). На выходе из термотоннеля готовая упаковка охлаждается потоками воздуха, вырабатываемыми вентиляторами.

Основные элементы

Преимущества

Универсальность

Благодаря технологическим особенностям рабочих элементов и большому размеру проходного окна термотоннеля данной машиной реализуется упаковка широкого диапазона продуктов и товаров.

Удобство работы

Простая, компактная и эргономичная конструкция машины обеспечивает удобство для обслуживающего персонала. Все элементы управления находятся вне рабочей зоны, что позволяет легко изменять параметры во время работы установки.

Варианты исполнения

В базовой комплектации оборудование реализует процессы в ручном режиме. При необходимости установка может быть выполнена как с частичной, так и с полной автоматизацией процессов.

Безопасность

В производстве машины используются только высококачественные материалы и комплектующие, что обеспечивает высокую степень безопасности — для упаковываемого продукта, персонала и окружающей среды.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Источник

Упаковочный аппарат ум 1 эконом

В состав машины входят: термотоннель УМ-1 с движущимся конвейером и одной зоной нагрева, оборачивающий узел УМ-1 Эконом с прямым ручным термоножом, подающий и приемный столы. Возможна комплектация по желанию заказчика

Термотоннель:

Габариты проходного отверстия камеры, (ШхВ), мм: 600х400

Общая рабочая нагрузка на конвейер (не более), кг: 50

Длина камеры, мм: 1200

Диапазон регулировки температуры в камере, °С: 20-220

Максимальная потребляемая мощность, кВт: 12,2

Напряжение питания, В/Гц: 380/50

Размеры модуля в сборе (ДxШxВ), мм: 2200х980х1700

Вес модуля, кг: 193

Термонож:

Максимальная ширина пленки, мм: 600

Максимальная толщина пленки, мкм: 100

Режим нагрева термоножа: импульсный

Максимальная потребляемая мощность, кВт: 0,6

Напряжение питания, В/Гц: 380/50

Размеры модуля в сборе (ДxШxВ), мм: 770х850х1660

Вес модуля, кг: 80

Модификации

Ручная термоупаковочная машина предназначена для штучной и групповой упаковки крупногабаритных предметов в полиэтиленовую термоусадочную пленку.

Термотоннель проходного типа, предназначен для создания температурного коридора при упаковке различных видов продукции в термоусадочный полиэтилен. Используется в составе Упаковочных машин УМ-1 Профи, УМ-1 Эконом.

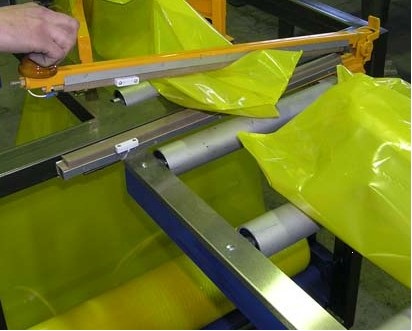

Предназначен для сварки и отрезки термоусадочной пленки. Имеет электромагнитный фиксатор ножа, ограничители перемещения рулона пленки. Максимальная ширина используемой пленки 580мм. Максимальная высота продукции 360мм.

Источник

Вид упаковываемых материалов:

длинномеры (вагонка, плинтус, наличник)

Maкс. длина продукции: 3 м

Maкс. сечение упаковки: 600 х 400 мм

• Оборудование имеет модульную конструкцию

• Легко устанавливается и настраивается

• Пневматика Festo (Германия)

• Редуктора Citi (Италия)

• Оборудование изготавливается под разные габариты продукции, и переналадка на другой габарит занимает не больше 15 минут

* Примечание: производительность зависит от габаритных размеров изделия и оперативности работы обслуживающего персонала.

НАЗНАЧЕНИЕ:

Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий, к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	НАПОЛЬНЫЙ РУЛОНОДЕРЖАТЕЛЬ
	РУЧНОЙ ТЕРМОНОЖ ТИПА УМ-3 С ЭЛЕКТРОМАГНИТОМ ДЛЯ УДЕРЖАНИЯ НОЖА В РАБОЧЕМ ПОЛОЖЕНИИ
	ТЕРМОКАМЕРА УМ-1 ЭКОНОМ С ДЕФЛЕКТОРАМИ
	2 РОЛЬГАНГА
ТОЧЕЧНЫЙ ЗАПАЙЩИК

ЭТАПЫ РАБОТЫ ОПЕРАТОРА:

— разматывает пленку на подающий рольганг;

— оборачивает упаковку пленкой;

— место перехлеста пленки, при необходимости, по длине пропаивает точечным сварщиком;

— торцевой срез упаковки запаивает ручным термоножом;

— продвигает продукцию с рольганга на конвейер термотоннеля;

— в термотоннеле упаковка движется по конвейеру и происходит усадка пленки;

— из термотоннеля упакованная продукцию поступает на приемный рольганг.
