Настройка ИБП Ippon Backpower Pro для автоматического выключения и включения
Купить ИБП для домашнего сервера я собирался давно, но постоянно душила жаба. То есть, особой необходимости в нём не было, просто как-то не по-людски без бесперебойника. В конце-концов, купил дешёвый Ippon Backpower Pro 500 и уселся настраивать. Погуглив пару минут, решил, что официальные драйвера, написанные на java лохматого года выпуска, мне не нравятся и взялся прикручивать NUT.
Настроил. Заработало. Одно «но» — вражеский девайс упорно не желал выключать питание с нагрузки.
Плюнув, я решил всё-так установить официальные драйвера. Однако и здесь меня ждал облом. Официальный драйвер определял тип ИБП как «regular LINE-INT UPS», для таких устройств выключение ИБП по команде не поддерживалось. Поддерживались лишь какие-то другие, видимо, более навороченные (и дорогие) модели. Приуныв, я удалил неудобный официальный драйвер и поставил NUT обратно, взявшись с безнадёги копаться в исходниках драйвера.
Немножко покурив код драйвера и спеки протокола Megatec, по которому осуществлялось общение с иппонцем, я обнаружил, что выключение по таймеру в девайсе всё же реализовано, хоть и криво. В спеках команда для выключения и последующего включения ИБП выглядит так:
Далее приведу мои конфиги для настройки выключения ИБП через минимальное время (6 минут) после разряда батареи. NUT позволяет следить за целыми сетями бесперебойников, но у меня конфиг простенький:
[ippon]
driver = blazer_usb
port = auto
desc = «Ippon IBP»
default.battery.voltage.high = 13.60
default.battery.voltage.low = 10.60
offdelay = 6
ondelay = 7
/etc/nut/upsd.conf — у меня этот файл пуст, все настройки по умолчанию.
[admin]
password = mypass
upsmon master
actions = SET
instcmds = ALL
В этом файле устанавливаются права для различных пользователей. У меня только один пользователь с полными правами.
Здесь настраиваются параметры слежения за ИБП и завершения работы. В этом файле нужно обратить внимание на значения MONITOR (где указано, за какими ИБП будет следить демон) и SHUTDOWNCMD (команда для завершения работы).
Поскольку в конфигах содержатся пароли для управления ИБП, права на их чтение следует выделить только руту и группе nut.
На этом всё, при исчезновении напряжения в сети, компьютер проработает некоторое время (у меня headless-машинка на двухядерном AMD с парой винтов работает около получаса), потом выключится сам, а через 6 минут выключится и бесперебойник. При появлении питания ИБП включится и подаст питание на нагрузку. Правда, у меня есть нехорошее подозрение, что если питание появится в интервале между выключением компа и выключением ИБП, весь этот план рухнет, но здесь ничего не поделаешь. Разве что купить бесперебойник покруче и подороже.
UPS для корректного завершения работы ПК при сбое электропитания
Есть ПК (точнее только системник) с подключеным лиш сетевым кабелем. На нем крутится Windows Server 2003 и ряд спецыализированого софта (Oracle, Megapolis, meDOC и прочее). Системник сей стоит в комнате за тремя замками и управляется исключительно по RDP. Стали замечать что ночью в конторе вырубается свет на час-два. Вирубать сервер каждый вечер и врубать утром не вариант поетому начальство согласилось выделить около 2000 грн на покупку ИБП. Требования следующие:
1. Пиковая нагузка около 350 Вт
2. Возможность подать системе сигнал на выключение
3. Поддержка работи пк на протяжении 5 минут (пока он выключится)
4. Полное восстоновление роботы при появлении електричества
Главным нюансом в поиске девайса есть второй пункт, ибо не понятно в каких моделях есть возможность отключить систему при переходе на батарею. К тому же неизвесно смогут ли драйвера установится в даной ос.
Может кто решал такую проблему? Или готов назвать конкретное решение? Ведь деньги дают один раз, не хочется купить девайс, который не выполнит свою роль.
Создание скрипта для корректного завершения работы приложения
Есть программа, которая работает с БД. Хочу создать батник, который будет корректно завершать.
Отследить закрытие консольного приложения для корректного завершения работы
Имеется консольное приложение на С#. 1) Нужно отловить закрытие приложение (то есть нажатие.
Подбор UPS-а на 8-12 часов работы для терминала подзарядки
Доброго времени суток! 🙂 Помогите пожалуйста с выбором, так сказать, комплектующих. Передо мной.
Green power или green control в ИБП (источник бесперебойного питания).

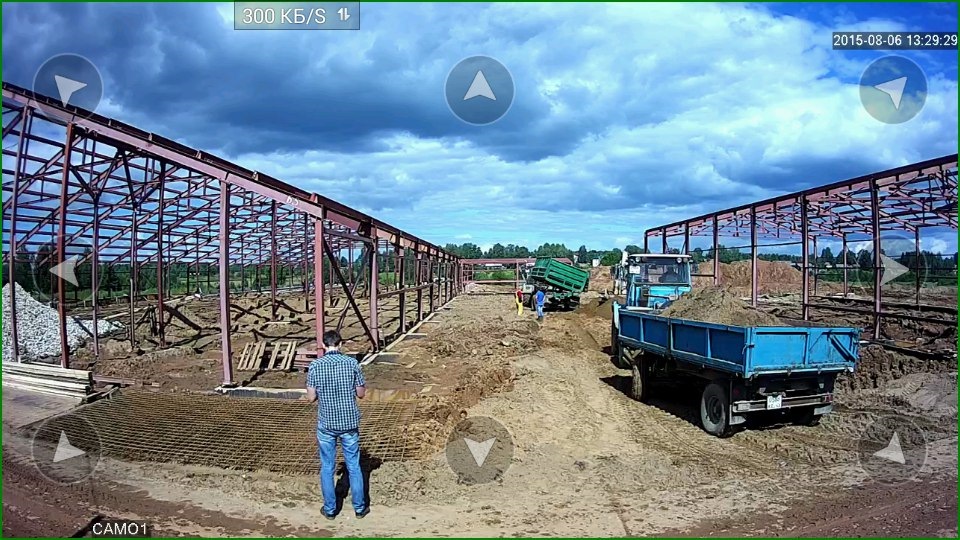

Затяжное вступление делать не буду. Появилась у меня необходимость в резервном питание системы видеонаблюдения на объектах типа стройка.
Не то, что бы там часто пропадает питание, но бывает и как правило в момент его отсутствия директор хочет посмотреть картинку через камеру и видит там фи*у. а претензии летят ко мне.
Из-за отсутствия опыта в правильном построение резервного питания и ограниченности бюджета решил использовать офисные ИБП какие у меня были в конторе.
Потребляемая мощность оборудования не велика: камера (2 камеры в зависимости от объекта), роутер, модем. Это все тянуло от 30 Вт до 50 Вт.
По моим прикидкам это все должно работать 2-3 часа. Купил новый АКБ, ибо из 9 валяющихся в архиве ни один ИБП даже не включился от 220В.
Воодушевленный что сейчас получу положительное тестирование, все подключил, 220В от ИБП отключил, он начал пищать, а я радостный продолжаю далее работать, но не тут то было. Минут через 5-7 ИБП выключился. Я не поверил, что он так быстро «сдох». Включи его заново через кнопку, опять 5-7 минут и так раза три.
Начал мучать поисковик, информации нашлось полезной очень мало и все как-то скудно описано.
Но что-то уже стало проявляться. Оказывается, европейцы помешаны на экологичности и внедряют режим Green power или green control. Смысл его в том, что ИБП когда не видит нагрузку определенного номинала, то отключается. А нагрузка у меня действительно мала.
Люди проблему решали по-разному, а кто-то и вовсе забивал на это болт. Включали доп. нагрузку в виде лампочки… Кто-то сослался на сайт Ippon что там есть схема по отключению этого режима. Открыл документ, там все на забугорном языке и схемы своим видом ввели меня в тоску, ну, не мое это.
Наконец-то что-то попалось другое. Там пишут, что за этот режим отвечает, как правило резистор R15 либо R15A такой синенький с полосочками (будет на фото ниже понятно какой). Кто его выпаивал, кто просто перекусывал и режим отключался. Ну это мне по зубам.
Разобрал ИБП на котором проводил тесты, разобрал значит и решил заново подключить АКБ, и тут ИБП давай гореть! Да, гореть! Первый мой инстинкт (ну ни разу ничего у меня не горело) это начать дуть «фффффф» (ага, именно как у домохозяйки), дунул раз, одумался и выключил питание 220В, а ИБП горит дальше, нажимаю кнопку, а она залипла, ну тут уже дошло что надо еще отключить АКБ. Странное дело, только корпус вскрыл и произвел заново подключение соблюдая полярность, а он так себя повел. Посмотрел внимательно, а в нем уже было откусано 3-4 резистора! Причем нужный R15 сидит на месте. Может, кто-то до меня туда лазил, ИБП то в конторе еще были за долго до меня.
Использование ИБП совместно с электрогенератором: как и зачем это делать
Содержание
Содержание
Аварийное отключение электроэнергии — нередкое событие. Сети перегружены, а подстанции не остывают даже по ночам. Для кого-то это романтика со свечами, а для других — критическая ситуация. Например, для медицинских учреждений, где любой скачок энергии может испортить оборудование и стать угрозой для жизни человека. Чтобы исключить возможные казусы, организации дублируют сеть с помощью электрогенераторов. Но для этого им приходится использовать источники бесперебойного питания. Какие и почему — разбираемся.
Обычный человек может кое-как существовать без электричества. Придется забыть о холодильнике, интернете и других прелестях современной жизни. Это неудобно и непривычно, но не вопрос жизни и смерти. Если без энергии останутся крупные организации, банки и магазины, то конец света начнется раньше срока. Достаточно на пару дней оставить супермаркет без электричества — и пиши пропало: большая часть продовольствия отправится на свалку, а жители ближайших районов останутся без свежих продуктов. Страшно представить, что будет, если без электричества останутся поликлиники и больницы с их сложной техникой, от которой зависят жизни пациентов.
Тогда счет идет не на дни или часы, даже не на минуты — всего несколько секунд без 220 В могут оказаться фатальными. Поэтому некоторые учреждения используют собственные подстанции или подводят дополнительные питающие линии с других направлений. Но не у всех есть возможность использовать «выделенку», поэтому приходится выходить из положения с помощью резервных систем. Например, использовать генератор.
Без него как без рук
Электрогенератор — это миниэлектростанция, которая работает на жидком топливе. В отличие от настоящих станций, которые вырабатывают электричество с помощью огромных турбин, гражданские трудяги используют для этого генераторы, похожие на автомобильные. Естественно, такая система не аккумулирует электричество, а выдает по факту. Поэтому для того, чтобы на выходе ДГУ появился устойчивый синус, необходимо дождаться выхода установки на рабочие обороты.
Время запуска зависит от многих факторов. На это влияет мощность катушек, а также тип двигателя, который приводит в движение систему генерации энергии. Например, домашние установки, выдающие до 10 кВт мощности, готовы к труду и обороне практически сразу после запуска. Зато промышленным генераторам мощностью от 100 кВт и выше требуется больше времени для старта. Такие станции могут разгоняться до рабочего состояния по 20-30 секунд, учитывая, что автоматика сама запускает двигатель при отсутствии сигнала с внешних линий.
Некоторые системы не умеют отслеживать напряжение в сети, поэтому их скорость реакции в экстренной ситуации будет снижена. Прибавим к этому время на заправку, назло заклинивший стартер — и 10-15 минут без электричества гарантированы. В некоторых ситуациях это некритично: «и пусть весь мир подождет». Но в большинстве случаев владельцы полагаются на станции и ожидают молниеносной реакции при нуле в розетках.
Чтобы заполнить промежуток между пропажей электричества и началом генерации собственной энергии, применяются источники бесперебойного питания.
ИБП плюс ДГУ
Современная техника достаточно подготовлена для работы в нестабильных условиях. Например, компьютерный блок питания способен функционировать в пределах 180-270 В. При этом конденсаторы блока питания накапливают достаточно энергии для того, чтобы компьютер не выключался при кратковременных скачках электричества. Но от полного отключения света конденсаторы не спасают. Поэтому для бесшовного перехода на питание от генератора приходится использовать специальные устройства.
Источники бесперебойного питания, APC или просто «бесперебойники» тоже являются генераторами электричества. Только в качестве топлива они используют не бензин или солярку, а аккумуляторы и накопленный в них заряд. Это их главное преимущество — при отключении электроэнергии ИБП просто переходит на работу от внутренней батареи. Время переключения составляет несколько миллисекунд. Этого достаточно, чтобы обеспечить непрерывную работу компьютера. Обычный офисный бесперебойник способен выдержать до 10–20 минут в режиме питания от аккумулятора. Поэтому каждый компьютер с ИБП «безболезненно» дожидается запуска генератора. То же самое происходит и с остальной техникой, чувствительной к перепадам напряжения: роутеры, модемы, серверы.
Запас прочности
Казалось бы, ток, протекающий через связку «компьютерный БП — бесперебойник — генератор», должен быть идеальным, но на деле все оказывается печально. Хотя бы потому, что непродуманная система питания будет все время напоминать о себе вечным «пик-пик» от бесперебойника.
Генератор выдает ток определенной частоты. Она может варьироваться в допустимых пределах, что регламентировано производителем и допускается большинством потребительских электроприборов. Только ИБП щепетильно относится к этому показателю и готов откликнуться даже на самые незаметные колебания своевременным переключением на батареи. В результате пользователь получает постоянно клацающий и пищащий ИБП при исправных 220 В в розетке, а позже — и нервный тик.
Чаще всего это происходит из-за недостаточной мощности генератора. В холостой нагрузке маломощные установки подают ток с завышенной частотой. Электрический чайник этого не замечает, зато ИБП считает частоту сети 55-56 Гц небезопасной для работы техники и автоматически переключается на работу от батарей. То же самое происходит при падении частоты ниже допустимого. По мнению бесперебойника, ток с частотой 49 Гц — это веская причина снова переключиться на аккумулятор.
Поэтому рекомендуется подбирать питание, исходя из максимальной мощности сети. Золотое правило — генератор должен быть в три раза мощнее потребителя. Необходимо найти суммарную мощность всей сети и умножить полученную цифру на три. Допустим, генератор должен обеспечить энергией пять офисных компьютеров по 200 Вт, две лампы освещения по 100 Вт и различную периферию с суммарным потреблением в 200 Вт. Итого — 1,4 кВт. Значит, в соответствии с золотым правилом, генератор должен выдавать как минимум 3-4 кВт.
Лайн или онлайн
Выбирая систему резервного питания, нужно учитывать не только суммарную мощность сети, но и тип потребителей. Сценарий с офисом — это примитивный вариант. Как правило, компьютерные БП хорошо справляются с колебаниями частоты и амплитуды тока, то же самое касается и остальной офисной электроники. Другое дело — техника, чувствительная к перепадам напряжения. Например, автоматические газовые котлы.
Они мгновенно реагируют на кратковременные изменения в сети и отключаются при малейшем скачке напряжения. Лучше не думать, к чему приведет отключение отопления зимой, когда все находятся на работе. Поэтому грамотные специалисты учитывают специфику настраиваемой сети и подбирают резервное питание индивидуально по группам: Off-line, Line-Interactive и On-line.
ИБП категории Off-line отличаются упрощенной схемой работы. Это распространенные бесперебойники, которые используются в паре с домашними или офисными компьютерами, принтерами, ноутбуками. Время переключения такого ИБП с сетевого напряжения на питание от аккумулятора составляет 10–20 мс. Этого достаточно, чтобы техника не успела отключиться во время перепада напряжения или прекращения подачи электроэнергии. ИБП типа Off-line не имеют встроенной защиты от помех, а также стабилизатора напряжения.
Устройства серии Line-Interactive отличаются наличием «ума» в конструкции ИБП. Они работают по тому же принципу, что и Off-line, но умеют стабилизировать и фильтровать напряжение. При нестабильном входящем токе такой бесперебойник будет частично гасить колебания тока, хотя от сильных скачков частоты он не защищает.
Продвинутый тип источников питания — On-line. Эти ИБП работают по принципу двойного преобразования. Для этого система преобразует входящий переменный ток в постоянный, фильтрует и стабилизирует его, а затем преобразует в переменный. После чего на выходе из бортовых розеток техника получает чистый синус. Это важно, если бесперебойник работает в паре с генератором, который не способен плавно регулировать напряжение. Вторая ключевая характеристика этих ИБП — нулевое время переключения. Устройства On-line переключаются между источниками питания мгновенно — то, что нужно котлам, процессорным системам управления, дата-центрам, серверам.
Нет генератора — нет проблем?
Резонно задать вопрос — зачем использовать сложную систему и дублировать генератор с помощью ИБП, если можно сразу организовать мощную систему бесперебойного питания на аккумуляторах? Ответ в вопросе — ключевое слово «мощную». Бензиновый генератор мощностью 3 кВт способен проработать на полном баке до 10 часов. При этом он будет работать и дольше, если позаботиться о дополнительных канистрах с топливом. Что случится с бесперебойником после исчерпания заряда аккумулятора? Он отключится и будет дожидаться электричества, чтобы восполнить запас энергии.
Конечно, можно построить ИБП размером с комнату: установить несколько мощных каскадов преобразователей, заполнить квадратные метры десятками аккумуляторов и наслаждаться непрерывной работой резервного питания в течение нескольких часов. Как правило, такие системы выдают ровный и пригодный для сложной техники ток. Но это дорого и почти всегда экономически невыгодно. Поэтому комнаты-аккумуляторы используют в больницах и там, где надежность преобладает над выгодой.
Для частных случаев генератор и ИБП — незаменимые товарищи. Тем более их работу можно автоматизировать и закольцевать: ИБП посылает сигнал на запуск генератора, заряжается, глушит двигатель. И так далее по кругу.
Настройка ИБП, UPS
1. Зачем настраивать UPS?
В нашем офисе не очень хорошая электрическая сеть. Раз в неделю бывают отключения минут по 5-10 (секундные просечки бывают, конечно, еще чаще), а пару раз в год могут отключить электричество и на несколько часов. Напряжение в сети обычно от 185 до 215 вольт, но вечерами, когда в здании отключаются основные потребители, может подскочить и до 250 В. В офисе есть свой щиток, и начальство требует, чтобы уходя все выключали. Вот, в основном, и все основные условия, которые имеют отношение к настройке UPS. Можно начинать настройку.
2. Простые настройки ИБП
Ч тобы UPS не отвлекал людей от работы при очень коротких сбоях электрической сети, установим задержку включения звукового сигнала при сбое электропитания в 5 с. Для этого идем в меню пользовательских настроек, пункт «On battery notice delay» и устанавливаем соответствующую задержку.
2. Настройки параметров байпаса ИБП Powerware 9130 (Eaton)
К ак у любого ИБП с двойным преобразованием энергии, есть статический байпас. ИБП переключается на работу через него в случае перегрузки или поломки. Нам нужно убедиться, что условия переключения на байпас (и обратно) установлены в соответствии с характеристиками нашей электрической сети и потребителей.
3. Настройка параметров аккумуляторной батареи
К аккумуляторной батарее относятся всего несколько пунктов пользовательских настроек. Сначала проверим параметр «Number of battery strings» (количество параллельных линеек аккумуляторной батареи). У нас нет дополнительных аккумуляторных батарей, поэтому здесь должна стоять 1. Правильная установка этого параметра поможет ИБП Powerware 9130 (Eaton) правильно индицировать время работы от батареи. Настройка влияет только на индикацию, на сам процесс разряда аккумуляторов и защитное отключение этот параметр влияния не оказывает.
А втоматическую проверку аккумуляторной батареи («Automatic battery support test» = «Enabled») нужно обязательно включить, чтобы раз в месяц ИБП переходил на работу от батареи на 25 секунд и проверял напряжение на батарее под нагрузкой. Если вдруг аккумуляторная батарея не пройдет тест, у нас всегда есть возможность проверить аккумуляторы индикатором емкости свинцовых аккумуляторов и, при необходимости, заменить аккумуляторы в ИБП.
4. Настройка управления сегментами нагрузки ИБП Powerware 9130 (Eaton)
М ожно рассчитать время работы ИБП от аккумулятора при условии, что к нему подключен только первый сегмент нагрузки. Получим около 2.5 часов. Учтем, что в реальных условиях, часть заряда (примерно 20% = 10 мин / 50 мин) аккумуляторы UPS отдадут на питание суммарной мощности обоих сегментов, и уменьшим полученный результат на 20%. Получается примерно 2 часа. Более точный расчет времени работы ИБП от аккумулятора для случая ступенчатого изменения нагрузки, можно провести по разрядным кривым аккумуляторов. Но нам достаточно сейчас и сделанной оценки.
И так, мы хотим, чтобы после отключения электрической сети, второй сегмент нагрузки отключился через 10 минут, а первый сегмент продолжал работать до полного исчерпания заряда аккумуляторной батареи (еще примерно 2 часа). Это позволит нам более, чем вдвое продлить (хоть и в урезанном режиме) работу офиса в условиях очень длительного отключения электрической сети, которые у нас, по условиям задачи, бывают примерно дважды в год.
Ч тобы реализовать задумку, находим в пользовательских настройках параметр «Automatic on battery shutdown» (автоматическое отключение нагрузки при работе от батареи) и устанавливаем «Outlets: segment 1» = «disabled», а «Outlets: segment 2» = «600 s» (10 минут).
5. Преобразователь частоты из ИБП Powerware 9130 (Eaton)
6. Экзотические настройки ИБП Powerware 9130 (Eaton)
У ИБП Powerware 9130 (Eaton) есть несколько редких возможностей, которые останутся не использованными в нашем вполне банальном случае, но которые было бы жалко оставлять без рассмотрения.
Д ля уменьшения количества потребляемой ИБП энергии, можно установить параметр «Power strategy» = «High efficiency» и КПД Eaton Powerware 9130 увеличится. Он будет работать на байпасе всегда, пока в электрической сети есть напряжение. Если напряжение пропадет, ИБП Powerware 9130 (Eaton) менее, чем за 10 мс переключится на работу от батареи. Таким образом мы получим некий, более совершенный, аналог ИБП с переключением (off-line).
Е ще увеличить эффективность системы электропитания можно установив минимальную нагрузку ИБП «Energy saving mode» = » 50W. 100W. 1000W». Если нагрузка будет меньше установленной величины, UPS отключит выходное напряжение.
