Вкладка «Формат выноски» (диалоговое окно «Редактирование стиля мультивыносок»)

Способы доступа

Диспетчер стилей мультивыносок «Изменить» вкладка «Формат выноски»

Список параметров

Отображаются следующие параметры.

Общие

Управление общими настройками стрелок.

Определяет тип линии выноски. Можно выбрать прямолинейную выноску, сплайн или отсутствие линии выноски.

Определяет цвет линии выноски.

Определяет тип линии для линии выноски.

Определяет вес линии для линии выноски.

Стрелка

Определяет внешний вид стрелок мультивыноски.

Определяет обозначение стрелки для мультивыноски.

Служит для отображения и задания размера стрелок.

Разрыв выноски

Настройки, используемые при добавлении к мультивыноске разрыва размера.

Отображается и устанавливается длина разрыва, используемого для команды РЗМРАЗОРВАТЬ при выборе мультивыноски

Источник

AutoCAD

Построение простой выноски и аннотации для нее.

Позволяет настроить команду БВЫНОСКА и определить свойства выносок и аннотаций.

Диалоговое окно «Параметры выноски» состоит из следующих вкладок: «Аннотация», «Линия выноски и стрелка», «Выравнивание».

Список вкладок

Отображаются следующие вкладки.

Вкладка «Аннотации» (диалоговое окно «Параметры выноски»)

Тип аннотации

Задание типа аннотации выноски. Для каждого из типов команда БВЫНОСКА выдает отдельный запрос.

Выбор многострочного текста для аннотации.

Отображает запрос на копирование многострочного текста, однострочного текста, допуска, объекта вхождения блока и соединяет копию с концом линии выноски. Копия связывается с выносной линией, поэтому при перемещении скопированного объекта конец этой линии перемещается вместе с объектом. Наличие полки зависит от типа скопированного объекта.

Вызов диалогового окна «Допуски формы и расположения» для создания рамки допуска с последующим прикреплением ее к выноске.

Отображение запроса на вставку вхождения блока. Вхождение блока вставляется со смещением от конца выносной линии и связывается с ней таким образом, что при перемещении блока конец линии выноски также перемещается. Полка не генерируется.

Создание выноски без аннотации.

Режимы МТекста

Параметры доступны только при использовании типа аннотации «многострочный текст».

Отображение запроса ширины многострочной аннотации.

Выравнивание многострочного текста аннотации влево независимо от расположения выноски.

Текст аннотации заключается в рамку.

Повторное использование аннотации

Задание параметров повторного использования аннотации.

Отключение повторного использования аннотации.

Повторное использование следующей аннотации для всех последующих выносок.

Повторное использование текущей аннотации. Этот параметр выбирается автоматически при повторном использовании аннотации после выбора параметра «Следующая аннотация».

Вкладка «Линия выноски и стрелка» (диалоговое окно «Параметры выноски»)

Выносная линия

Задание формата выносной линии.

Построение выносной линии, состоящей из прямолинейных сегментов, по указанным точкам.

Создание сплайнового объекта по точкам выноски, заданным как управляющие точки.

Стрелка

Выбор типа стрелки выноски. Стрелки применяются также к размерным линиям (команда DIMSTYLE). При выборе «Пользовательская» отображается список существующих в чертеже блоков.

Количество точек

Задание количества точек, после указания которых команда БВЫНОСКА переходит к созданию аннотации. Например, если задано 3 точки, команда БВЫНОСКА автоматически запрашивает текст аннотации после указания двух точек выноски. Число точек должно на единицу превышать количество сегментов выноски, которое требуется создать.

Если для этого параметра задано значение «Не ограничено», при выполнении команды БВЫНОСКА запросы на ввод точек выноски отображаются до нажатия клавиши Enter.

Ограничения углов

Задание ограничений для углов первого и второго сегмента выноски.

Задание угла для первого сегмента выноски.

Задание угла для второго сегмента выноски.

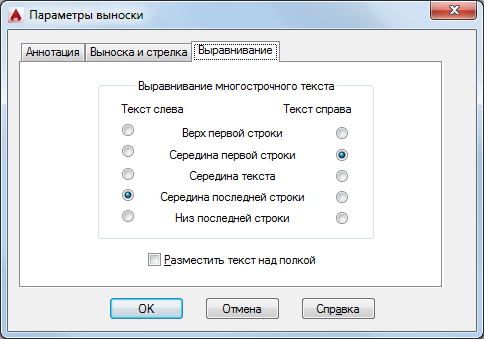

Вкладка «Выравнивание» (диалоговое окно «Параметры выноски»)

Задание точки прикрепления для выносных линий и многострочных аннотаций. Параметры доступны, только если для аннотации выбран многострочный текст.

Выноска прикрепляется к верхней границе первой строки многострочного текста.

Середина первой строки

Выноска прикрепляется к середине первой строки многострочного текста.

Выноска прикрепляется к середине многострочного текста.

Середина последней строки

Выноска прикрепляется к середине последней строки многострочного текста.

Низ последней строки

Выноска прикрепляется к нижней границе последней строки многострочного текста.

Разместить текст над полкой

Размещение текста надписи над полкой выноски.

Источник

AutoCAD

Не удалось извлечь оглавление

Создание выносок

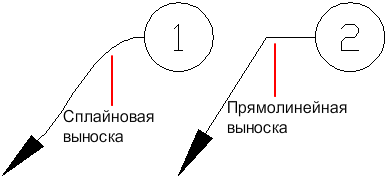

Пользователь может построить выноску из любой точки или объекта чертежа, управляя ее внешним видом. Выноски могут представлять собой отрезки прямых или гладкие кривые сплайнов.

Объект-мультивыноска, или мвыноска, является результатом сочетания выноски и примечания. Начать создание мультивыноски можно со стрелки, с хвостовой точки или с содержимого. При наличии стиля мультивыносок можно создать мультивыноску на основе этого стиля

Объекты-мультивыноски могут содержать несколько линий выносок, каждая из которых может состоять из одного или нескольких сегментов. Таким образом, примечание может относиться к нескольким объектам чертежа. Свойства сегмента-выноски можно изменять в палитре свойств. Добавляйте выноски в объект мультивыноски и удаляйте выноски из него с помощью команды МВЫНОСКАРЕД или выбрав параметры в меню выносок ручек.

Для аннотативных мультивыносок, содержащих несколько сегментов-выносок, положение стрелок может зависеть от представления с учетом масштаба. Размеры горизонтальных полок и стрелок, а также расстояние от текста до полки зависят от масштабируемого представления. Внешний вид горизонтальной полки мультивыноски, тип линии выноски (прямая или сплайн) и количество сегментов выноски не зависят от масштабируемого представления.

Упорядочение выносок

В целях улучшения структуры и повышения согласованности чертежа предусмотрена возможность упорядочения мультивыносок.

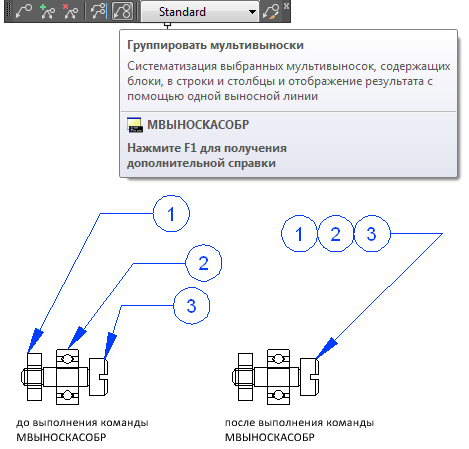

Можно сгруппировать объекты-мультивыноски с блоками в качестве содержимого и прикрепить их к одной линии полки. Команда МВЫНОСКАСОБР позволяет выбрать вариант группировки мультивыносок в соответствии с конкретными задачами черчения: по горизонтали, по вертикали или в пределах указанной области.

Можно равномерно распределить объекты-мультивыноски вдоль указанной линии. Команда МВЫНОСКАВЫР позволяет выровнять выбранные выноски и расположить их с одинаковыми интервалами в соответствии с заданными параметрами.

Ассоциирование выносок с объектами

При использовании ассоциированных размеров в режиме объектной привязки стрелка выноски связывается с объектом, на который она указывает. При изменении положения объекта стрелка также перемещается вместе с ним, а линия-выноска растягивается так, чтобы многострочный текст пояснительной надписи оставался на своем месте.

Источник

AutoCAD

Пользователь может построить выноску из любой точки или объекта чертежа, управляя ее внешним видом. Выноски могут представлять собой отрезки прямых или гладкие кривые сплайнов.

Объект-мультивыноска, или мвыноска, является результатом сочетания выноски и примечания. Начать создание мультивыноски можно со стрелки, с хвостовой точки или с содержимого. При наличии стиля мультивыносок можно создать мультивыноску на основе этого стиля

Объекты-мультивыноски могут содержать несколько линий выносок, каждая из которых может состоять из одного или нескольких сегментов. Таким образом, примечание может относиться к нескольким объектам чертежа. Свойства сегмента-выноски можно изменять в палитре свойств. Добавляйте выноски в объект мультивыноски и удаляйте выноски из него с помощью команды МВЫНОСКАРЕД или выбрав параметры в меню выносок ручек.

Для аннотативных мультивыносок, содержащих несколько сегментов-выносок, положение стрелок может зависеть от представления с учетом масштаба. Размеры горизонтальных полок и стрелок, а также расстояние от текста до полки зависят от масштабируемого представления. Внешний вид горизонтальной полки мультивыноски, тип линии выноски (прямая или сплайн) и количество сегментов выноски не зависят от масштабируемого представления.

Упорядочение выносок

В целях улучшения структуры и повышения согласованности чертежа предусмотрена возможность упорядочения мультивыносок.

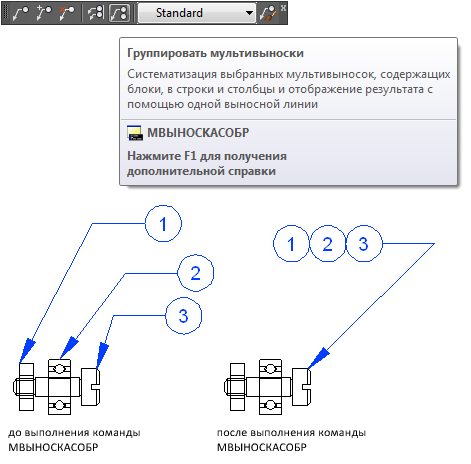

Можно сгруппировать объекты-мультивыноски с блоками в качестве содержимого и прикрепить их к одной линии полки. Команда МВЫНОСКАСОБР позволяет выбрать вариант группировки мультивыносок в соответствии с конкретными задачами черчения: по горизонтали, по вертикали или в пределах указанной области.

Можно равномерно распределить объекты-мультивыноски вдоль указанной линии. Команда МВЫНОСКАВЫР позволяет выровнять выбранные выноски и расположить их с одинаковыми интервалами в соответствии с заданными параметрами.

Ассоциирование выносок с объектами

При использовании ассоциированных размеров в режиме объектной привязки стрелка выноски связывается с объектом, на который она указывает. При изменении положения объекта стрелка также перемещается вместе с ним, а линия-выноска растягивается так, чтобы многострочный текст пояснительной надписи оставался на своем месте.

Источник

AutoCAD

Не удалось извлечь оглавление

Создание выносок

Пользователь может построить выноску из любой точки или объекта чертежа, управляя ее внешним видом. Выноски могут представлять собой отрезки прямых или гладкие кривые сплайнов.

Объект-мультивыноска, или мвыноска, является результатом сочетания выноски и примечания. Начать создание мультивыноски можно со стрелки, с хвостовой точки или с содержимого. При наличии стиля мультивыносок можно создать мультивыноску на основе этого стиля

Объекты-мультивыноски могут содержать несколько линий выносок, каждая из которых может состоять из одного или нескольких сегментов. Таким образом, примечание может относиться к нескольким объектам чертежа. Свойства сегмента-выноски можно изменять в палитре свойств. Добавляйте выноски в объект мультивыноски и удаляйте выноски из него с помощью команды МВЫНОСКАРЕД или выбрав параметры в меню выносок ручек.

Для аннотативных мультивыносок, содержащих несколько сегментов-выносок, положение стрелок может зависеть от представления с учетом масштаба. Размеры горизонтальных полок и стрелок, а также расстояние от текста до полки зависят от масштабируемого представления. Внешний вид горизонтальной полки мультивыноски, тип линии выноски (прямая или сплайн) и количество сегментов выноски не зависят от масштабируемого представления.

Упорядочение выносок

В целях улучшения структуры и повышения согласованности чертежа предусмотрена возможность упорядочения мультивыносок.

Можно сгруппировать объекты-мультивыноски с блоками в качестве содержимого и прикрепить их к одной линии полки. Команда МВЫНОСКАСОБР позволяет выбрать вариант группировки мультивыносок в соответствии с конкретными задачами черчения: по горизонтали, по вертикали или в пределах указанной области.

Можно равномерно распределить объекты-мультивыноски вдоль указанной линии. Команда МВЫНОСКАВЫР позволяет выровнять выбранные выноски и расположить их с одинаковыми интервалами в соответствии с заданными параметрами.

Ассоциирование выносок с объектами

При использовании ассоциированных размеров в режиме объектной привязки стрелка выноски связывается с объектом, на который она указывает. При изменении положения объекта стрелка также перемещается вместе с ним, а линия-выноска растягивается так, чтобы многострочный текст пояснительной надписи оставался на своем месте.
